13.7. Замена ламп

Перед заменой лампы наружного освещения отсоедините провод от отрицательной клеммы аккумуляторной батареи. Имейте в виду, что если лампа только что горела, она может быть слишком горячей.

Предварительно проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к ее потемнению и быстрому выходу из строя. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна протрите чистой безворсовой тряпкой или спиртом.

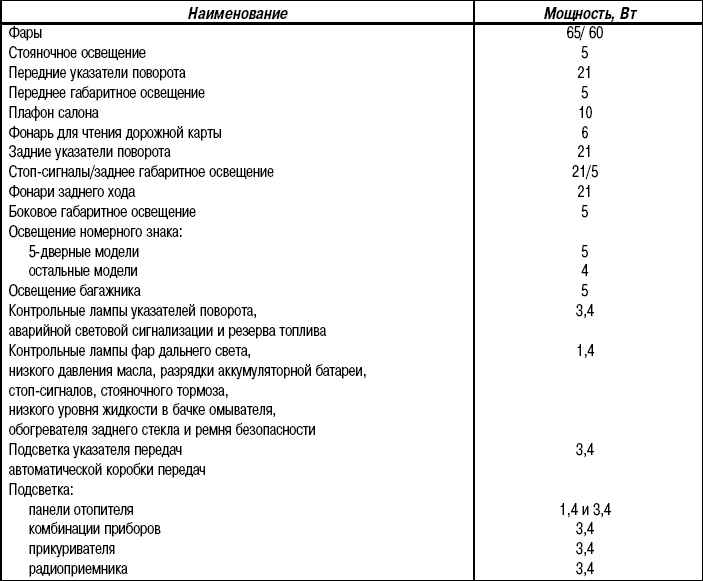

Лампы, применяемые на автомобиле, приведены в табл. 13.1.

Рис. 13.32. Передние указатели поворота и габаритное освещение: 1 – рассеиватель переднего бокового габаритного освещения; 2 – фонарь переднего бокового габаритного освещения; 3 – фонарь рассеивателя указателя поворота; 4 – рассеиватель указателя поворота

Лампы передних указателей поворота и габаритного освещения можно заменить после выворачивания винтов и снятия рассеивателей (рис. 13.32). Выньте лампу из патрона (боковое габаритное освещение) или нажмите на лампу и поверните ее против часовой стрелки (указатели поворота).

Установите новую лампу, проверьте ее работу, после чего установите рассеиватель.

Откройте капот. Отсоедините от фары разъем и снимите резиновый чехол.

Отожмите пружинный зажим и извлеките лампу.

Не касайтесь стеклянной колбы лампы голыми руками. Жировые следы на лампе приводят к потемнению колбы и быстрому выходу лампы из строя. Если остались жировые пятна, протрите их чистой безворсовой тряпкой или спиртом.

Установите новую лампу, вставив выступы на цоколе лампы в углубления в отражателе, и закрепите ее с помощью пружинного зажима.

Установите резиновый чехол меткой «ТОР» вверх и подсоедините разъем.  Проверьте работу фар, после чего закройте капот.

Для доступа к выключателю зажигания снимите кожухи рулевой колонки. Извлеките лампу из гнезда и установите на место новую. Установите кожухи рулевой колонки.

Рис. 13.33. Замена лампы (1) плафона освещения салона

Возьмитесь за рассеиватель, потяните его вниз и снимите. Извлеките лампу из гнезда и установите на место новую (рис. 13.33). Проверьте работу лампы и установите рассеиватель.

Рис. 13.34. Замена лампы плафона освещения салона/для чтения карт

Отверткой снимите рассеиватель/кнопку включения. Вытяните лампу из гнезда и установите на место новую (рис. 13.34). Проверьте, горит ли лампа, и установите рассеиватель.

Лампы подсветки комбинации приборов можно заменить только после снятия комбинации приборов.

Поверните патрон с лампой, снимите его с комбинации приборов и извлеките лампу из патрона. Некоторые лампы не вынимаются из патрона, поэтому их следует заменять вместе с патроном.

Установка проводится в последовательности, обратной снятию.

Лампы подсветки радиоприемника ввернуты в патроны, их можно заменить после снятия радиоприемника.

Снимите панель управления отопителем. Для обеспечения доступа к лампам необходимо отсоединить несколько тросов управления отопителем.

Извлеките лампу из патрона и установите на место новую. Проверьте ее работу, после чего установите панель управления отопителем.

Для обеспечения доступа к лампе выверните четыре винта и снимите вещевой ящик.

Извлеките лампу из патрона и установите новую. Проверьте ее работу, после чего установите вещевой ящик на место.

Снимите облицовку панели приборов возле стекла комбинации приборов и отсоедините патрон и лампу.

Замените лампу, проверьте, горит ли она, затем установите на место патрон и облицовку.

Снимите облицовку в нижней части панели приборов, снимите лампу и патрон с панели.

Замените лампу и проверьте ее работу. Установите патрон в панель, после чего установите облицовку.

Рис. 13.35. Фонари освещения номерного знака и багажника: а – для автомобилей с кузовами седан и купе; b – для автомобилей с кузовом хэтчбек; 1 – выключатель; 2 – лампа и патрон фонаря освещения багажника; 3 – рассеиватель фонаря освещения багажника; 4 – рассеиватель фонаря освещения номерного знака; 5 – лампа фонаря освещения номерного знака

Снимите рассеиватель, извлеките лампу из патрона (рис. 13.35).

Установите новую лампу, проверьте ее работу, после чего установите рассеиватель.

Для доступа к лампе отверните винты и снимите рассеиватель фонаря освещения номерного знака (см. рис. 13.35). Установите новую лампу, проверьте, горит ли она, после чего установите рассеиватель.

Снимите внутреннюю обивку багажника.

Рис. 13.36. Задний фонарь: а – для автомобилей с кузовами седан и купе; b – для автомобилей с кузовом хэтчбек

Для доступа к лампам стоп-сигнала, света заднего хода, заднего габаритного и стояночного освещения сожмите язычки и снимите кожух с заднего фонаря (рис. 13.36). Замените лампу. При установке проверьте, чтобы язычки защелкнулись и  удерживали кожух.

Проверьте работу ламп, после чего установите внутреннюю обивку багажника.

Снимите задний фонарь.

Отверните гайки, крепящие рассеиватель (четыре гайки на автомобилях седан и купе или семь гаек на автомобилях хэтчбек). Снимите рассеиватель и уплотнение.

Рассеиватели можно снять после размягчения клея, удерживающего их на месте, с помощью фена или компрессора подачи горячего воздуха.

Установите новые рассеиватели. Если возможно, воспользуйтесь старым клеем, нагрев его и вдавив рассеиватель на место. Если повторное использование старого клея оказалось недостаточным, нанесите новый клей в пазы в корпусе рассеивателей.

Проверьте новый блок рассеивателей на герметичность, положив его в воду.

Установка проводится в последовательности, обратной снятию.
