16. Схемы электрооборудования

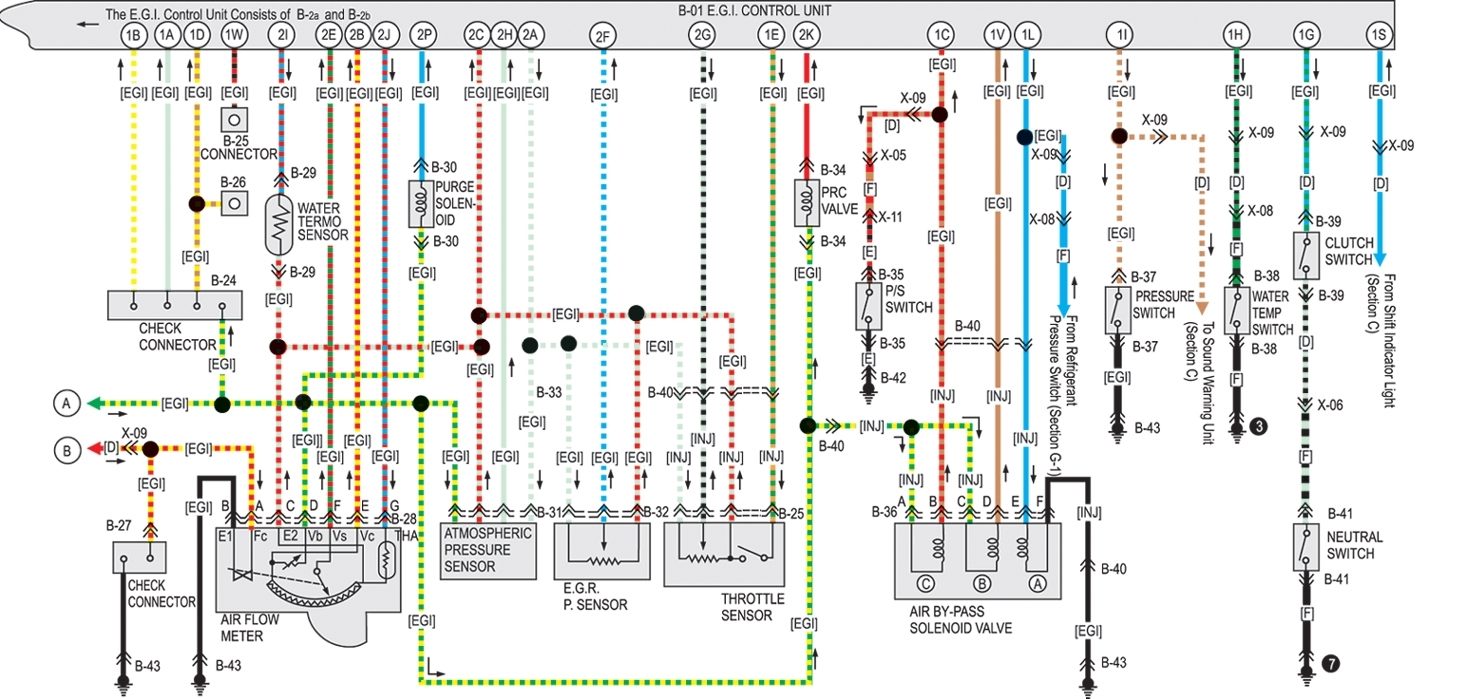

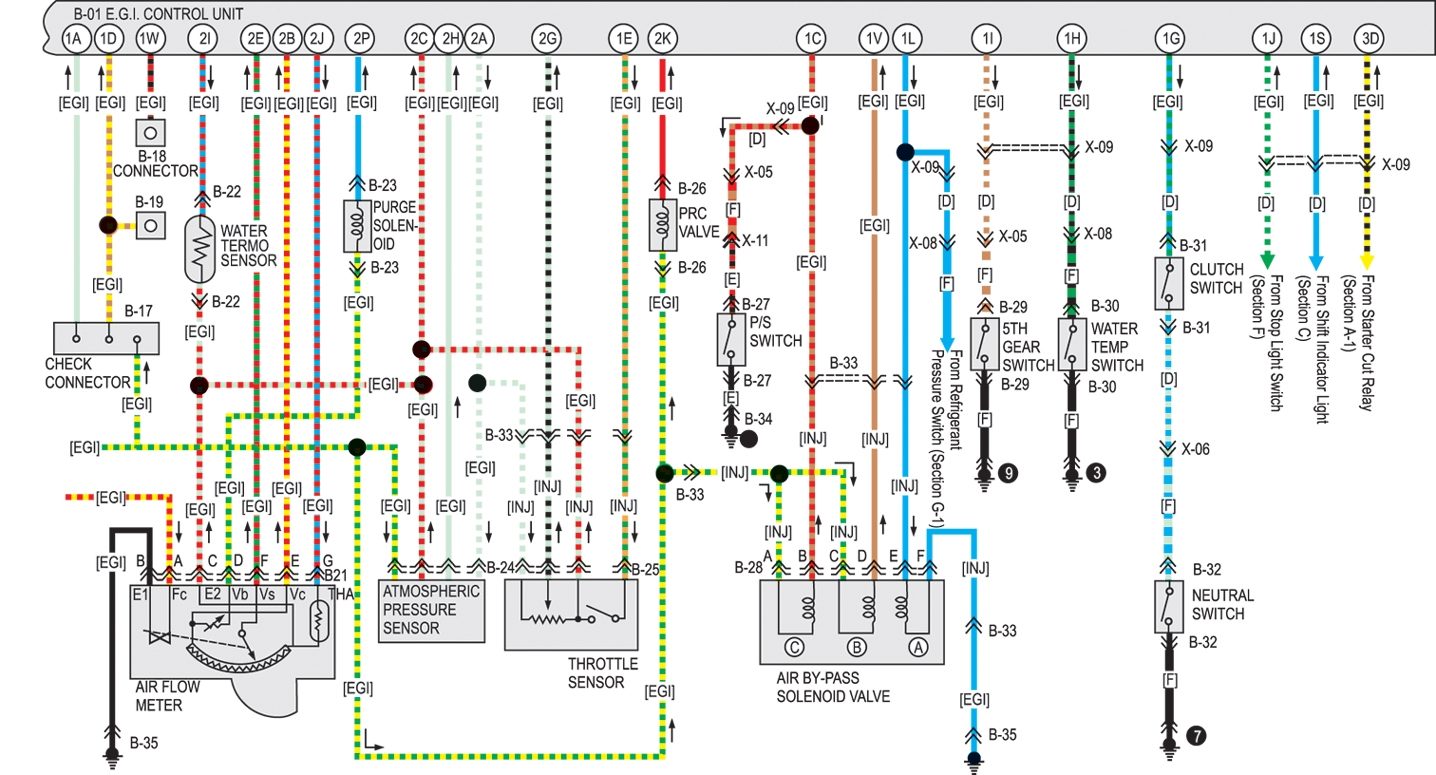

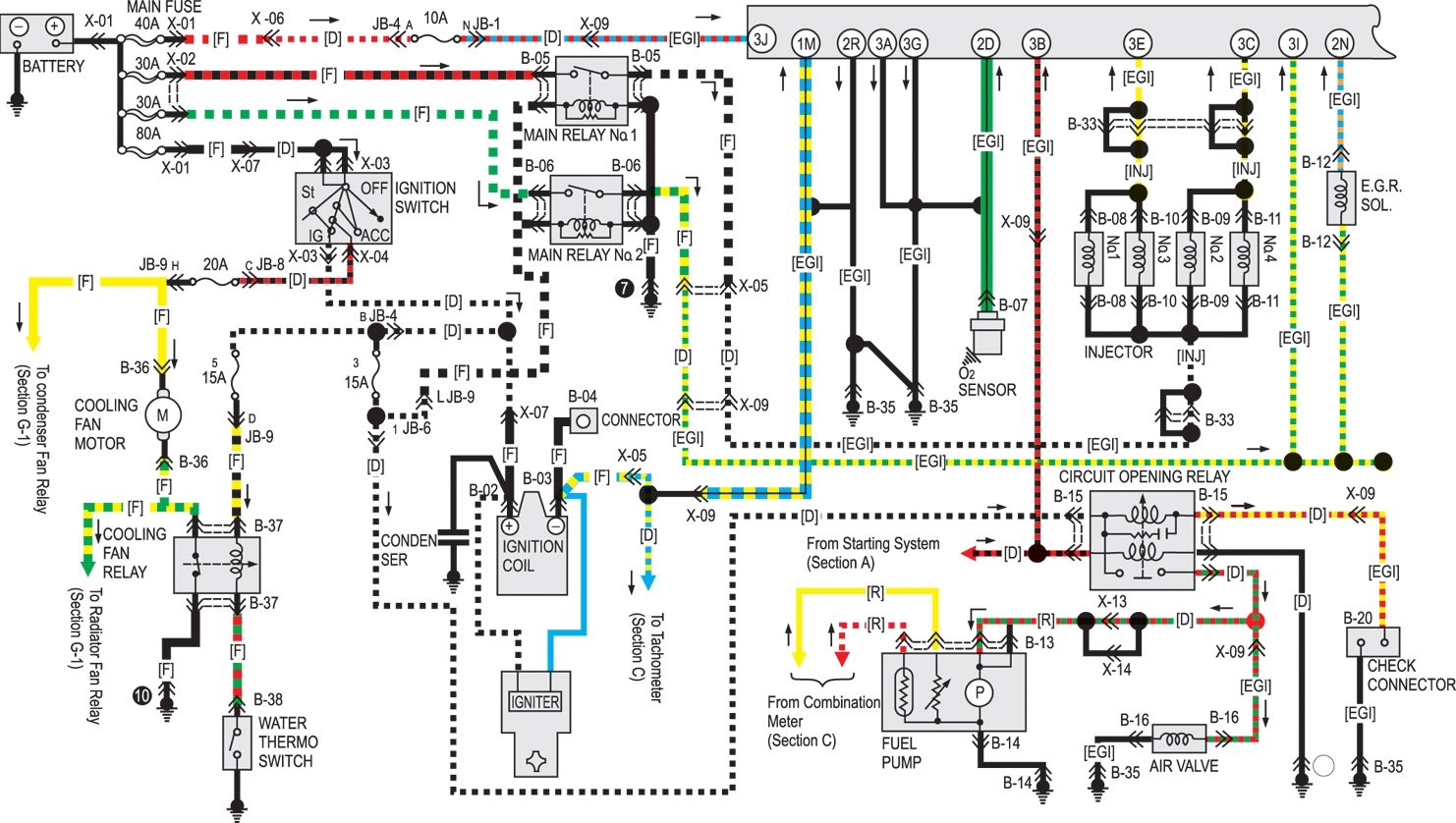

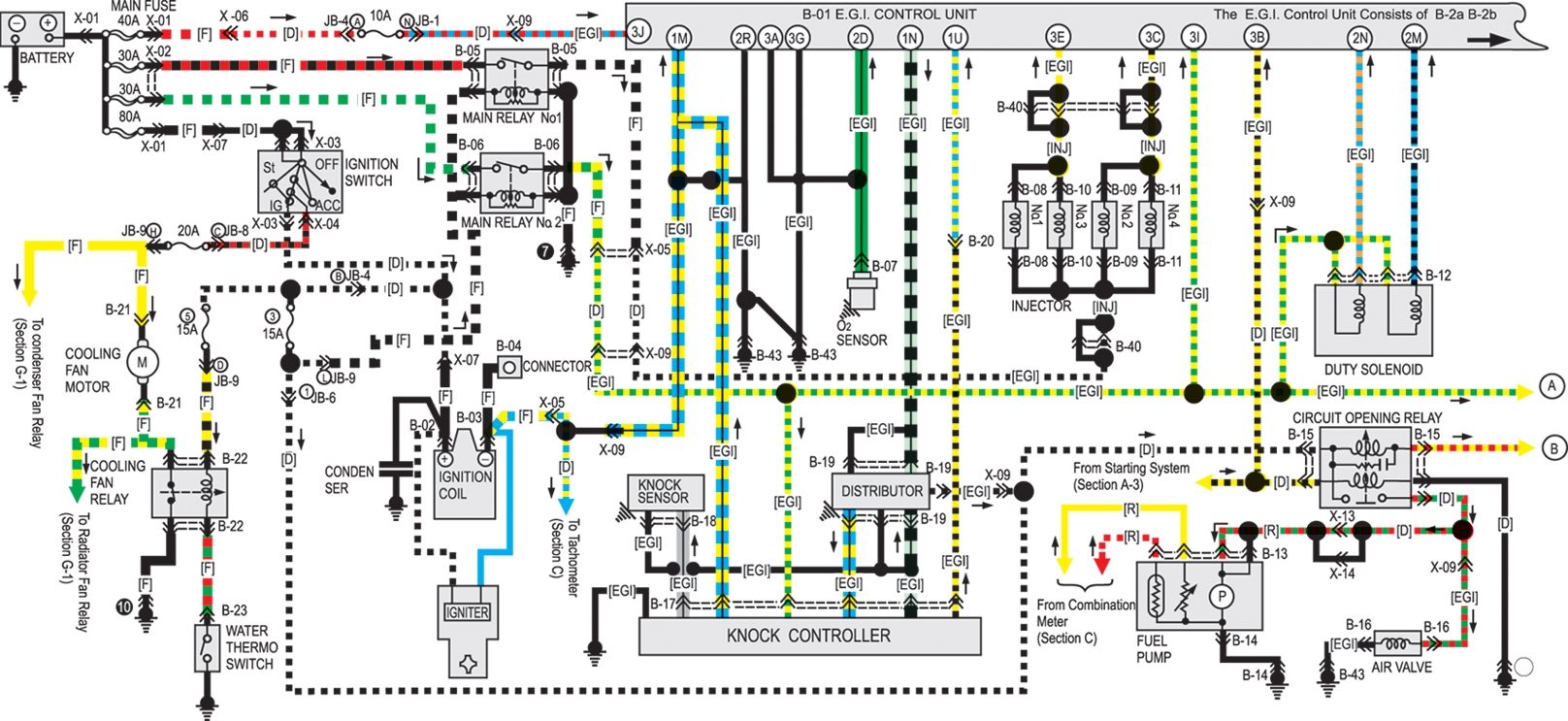

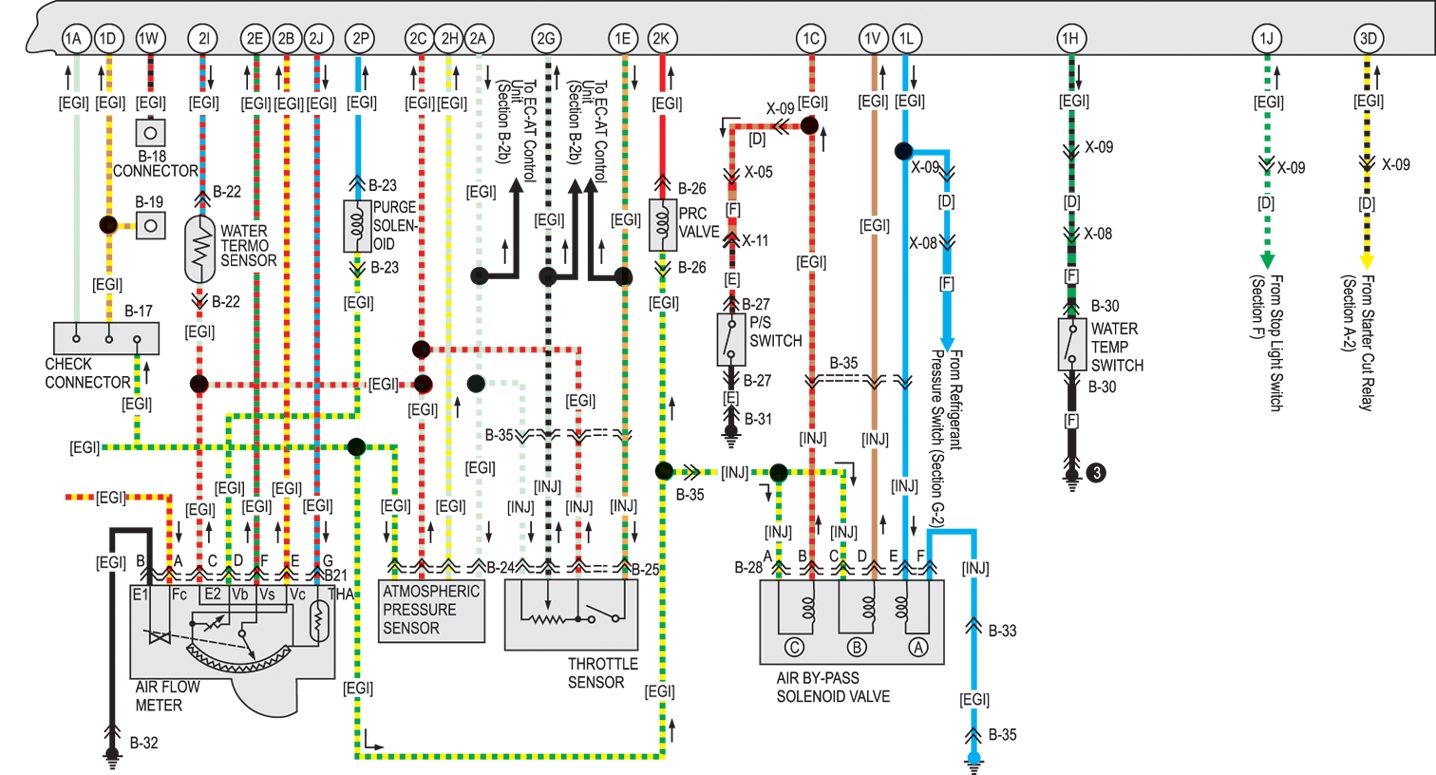

Монтажная схема разводки проводов и расположение потребителей двигателей без турбонаддува и двигателей с турбонаддувом показаны соответственно на схемах 1 и 2.

В.....черный

Вг.....коричневый

G.....зеленый

L.....голубой

Lb.....светло-голубой

Lg.....светло-зеленый

О.....оранжевый

R.....красный

Y.....желтый

W.....белый

ПРЕДУПРЕЖДЕНИЕ Буквы в квадратных скобках после обозначения цвета – это код жгута проводов, а не код цвета.

1 Аккумуляторная батарея

2 Главный предохранитель

3 Блок управления EGI

4 Главное реле №1

5 Выключатель зажигания

(1) Выключено

(2) Дополнительное оборудование

(3) Зажигание включено

(4) Стартер

6 Главное реле №2

7 Соленоид EGR

8 Форсунки

9 Датчик концентрации кислорода

10 Электродвигатель вентилятора радиатора

11 Разъем

12 Реле вентилятора радиатора

13 Конденсатор

14 Катушка зажигания

15 Реле размыкания цепи

16 Термодатчик

17 Коммутатор

18 Топливный насос

19 Воздушный клапан

20 Диагностический разъем

21 Датчик температуры охлаждающей жидкости

22 Соленоид продувки

23 Клапан PRC

24 Выключатель на педали сцепления

25 Выключатель системы усилителя рулевого управления

26 Выключатель индикации включения 5-й передачи

27 Измеритель расхода воздуха

28 Датчик атмосферного давления

29 Датчик положения дроссельной заслонки

30 Электромагнитный клапан воздушного обводного канала

31 Датчик нейтрального положения коробки передач

32 Реле мощности

33 Датчик детонации

34 Распределитель

35 Контроллер детонации

36 Датчик давления

37 Датчик EGR
