8.2.9. Снятие и установка заднего воздуховода

Переверните переднее покрытие пола.

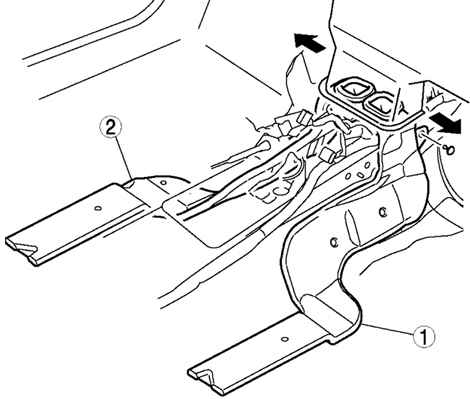

Рис. 8.88. Задний воздуховод: 1 – задний воздуховод (правая сторона); 2 – задний воздуховод (левая сторон)

Снимите задний воздуховод (правая сторона, см. рис. 8.88).

Снимите задний воздуховод (левая сторона).

Установите в порядке, обратном снятию.
