8.2.11. Разборка и сборка обгонной муфты

Снятие болта обгонной муфты

Регулировка обгонной муфты

Проверка обгонной муфты

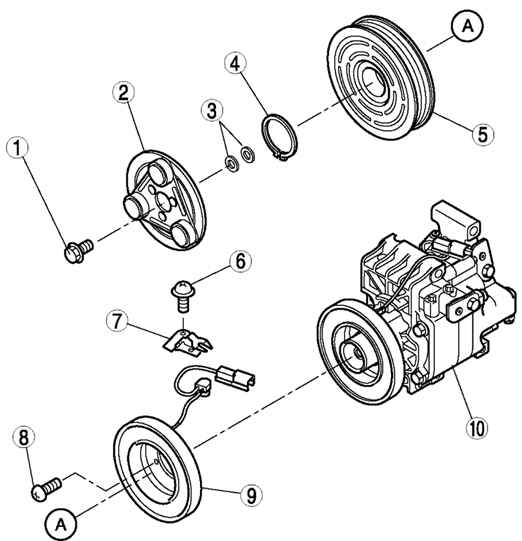

Рис. 8.90. Разборка обгонной муфты: 1 – болт; 2 – нажимной диск; 3 – прокладка; 4 – стопорное кольцо; 5 – шкив компрессора системы кондиционирования воздуха; 6 – винт; 7 – хомут; 8 – винт; 9 – статор и устройство тепловой защиты; 10 – корпус компрессора системы кондиционирования воздуха

Разберите в порядке, указанном на рисунке 8.90.
