7.7.4.1. Основные характеристики

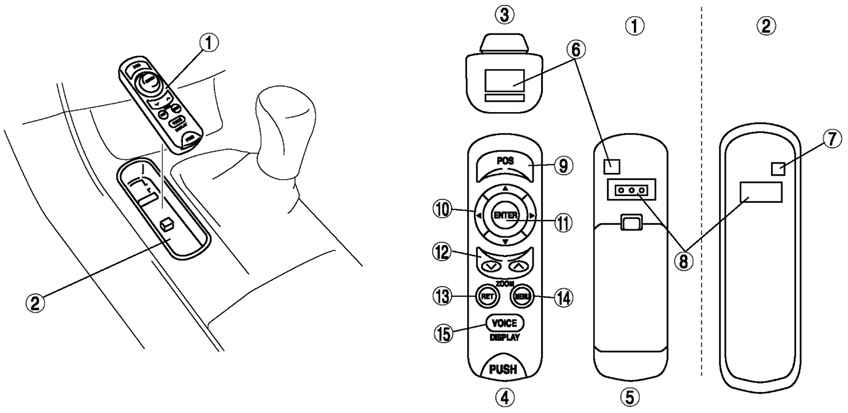

Рис. 7.98. Пульт дистанционного упраления: 1 – пульт дистанционного управления; 2 – гнездо; 3 – вид спереди; 4 – вид сверху; 5 – вид снизу; 6 – инфракрасный радиопередатчик; 7 – инфракрасный датчик; 8 – разъем источника питания

Для удобства использования применяется пульт дистанционного управления (рис. 7.98) автомобильной навигационной системой упрощенной конструкции.

Для хранения пульта на центральной консоли предусмотрено гнездо.

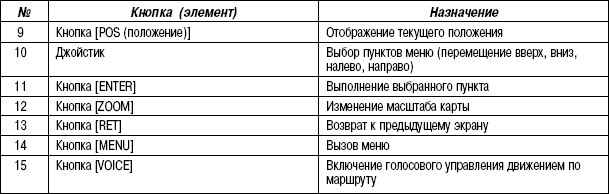

Кнопки и ручка управления автомобильной навигационной системой располагаются на лицевой стороне пульта. Инфракрасный радиопередатчик посылает сигналы через выводы на переднем и заднем торцах пульта.

Инфракрасный датчик, который получает сигналы от пульта дистанционного управления, располагается в гнезде пульта. Полученные сигналы передаются на блок жидкокристаллического монитора.

Источником питания пульта, когда он находится вне гнезда, служат аккумуляторные батареи, когда пульт помещен в гнездо – разъем источника питания. (Выключатель зажигания находится в положении ACC или ON).

ПРИМЕЧАНИЕ Аккумуляторные батареи не заряжаются, когда пульт дистанционного управления находится в гнезде.
