5.3.4.2. Проверка наконечника рулевой тяги

Проверьте наконечник рулевой тяги на наличие трещин и повреждения защитного чехла. Замените его при необходимости.

Проверьте зазор в шаровом шарнире. Замените наконечник рулевой тяги при необходимости.

Проверните палец шарнира пять раз.

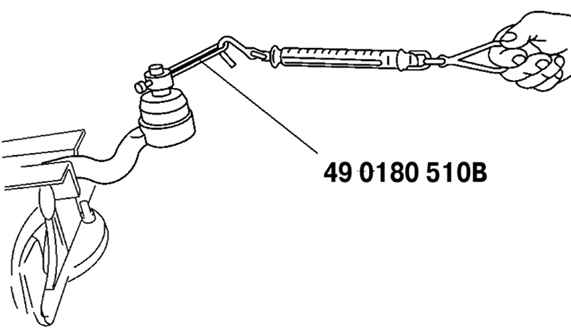

Рис. 5.28. Проверка момента сопротивления вращению пальца шарового шарнира

Измерьте момент сопротивления вращению пальца шарового шарнира, используя специальное приспособление и динамометр (рис. 5.28).

Момент сопротивления вращению: 0,4–2,7 Н·м.

Показания динамометра: 3,4–25,5 Н.

Если результат измерения отличается от указанного, замените наконечник.
