4.4.1. Регулировка развала колес

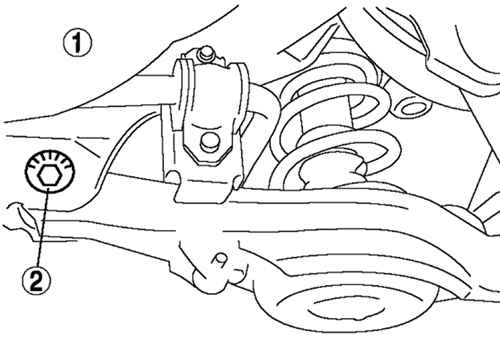

Рис. 4.31. Регулировочный кулачок на заднем нижнем рычаге: 1 – задняя левая сторона; 2 – регулировочный кулачок

Развал колес регулируется вращением кулачка на заднем нижнем рычаге. Вращение кулачка на одно деление изменяет угол развала колес приблизительно на 0°20’ (рис. 4.31).
