4.1. Общие сведения

Передняя и задняя подвески разработаны специально для автомобиля Mazda 6 (GG) и имеют некоторые особенности.

Передняя подвеска – на двойных поперечных рычагах, нижний рычаг оснащен двумя плавающими шарнирами.

Задняя подвеска – многорычажная типа E.

Минимизировано смещение шкворня относительно центра колеса передней подвески. Передний верхний рычаг и оба нижних рычага оснащены шаровыми шарнирами с низким коэффициентом трения. Ширина колеи увеличена на 50 мм по сравнению с предшествующей моделью. Это эквивалентно понижению центра тяжести автомобиля на 20 мм. В результате устойчивость управления при движении на повороте улучшилась.

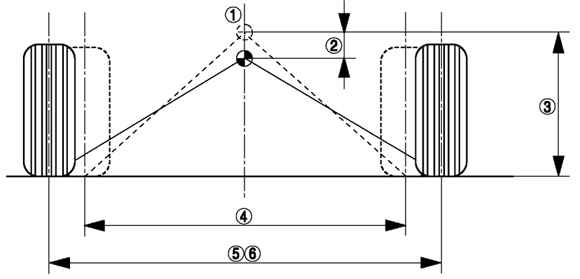

Рис. 4.1. Особенности платформы автомобиля: 1 – центр тяжести; 2 – уменьшен на 20 мм; 3 – высота; 4 – ширина колеи (626); 5 – ширина колеи (Mazda 6); 6 – увеличена на +50 мм

Ось вращения установлена немного наискось. Передний амортизатор оборудован пружиной хода отбоя. Для амортизатора используется отдельная опора. чтобы увеличить жесткость конструкции, установлены передняя поперечина и усилитель для регулировки развала задних колес. Поперечная тяга и нижний рычаг имеют специальный кулачок и стяжную муфту (рис. 4.1).

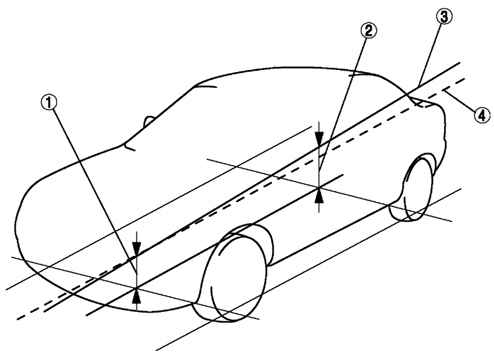

Рис. 4.2. Установка высоты центра крена автомобиля: 1 – высота переднего центра крена; 2 – высота заднего центра крена; 3 – ось вращения; 4 – продолжение линии (параллельна основанию) от высоты переднего центра крена

Геометрия платформы позволяет разместить ось рыскания (невидимая вертикальная ось, относительно которой транспортное средство реагирует на управляющее действие водителя) в центре транспортного средства. Высота переднего центра крена меньше, чем заднего центра крена. Управление при прямолинейном движении улучшается за счет установки оси вращения под небольшим углом (рис. 4.2).

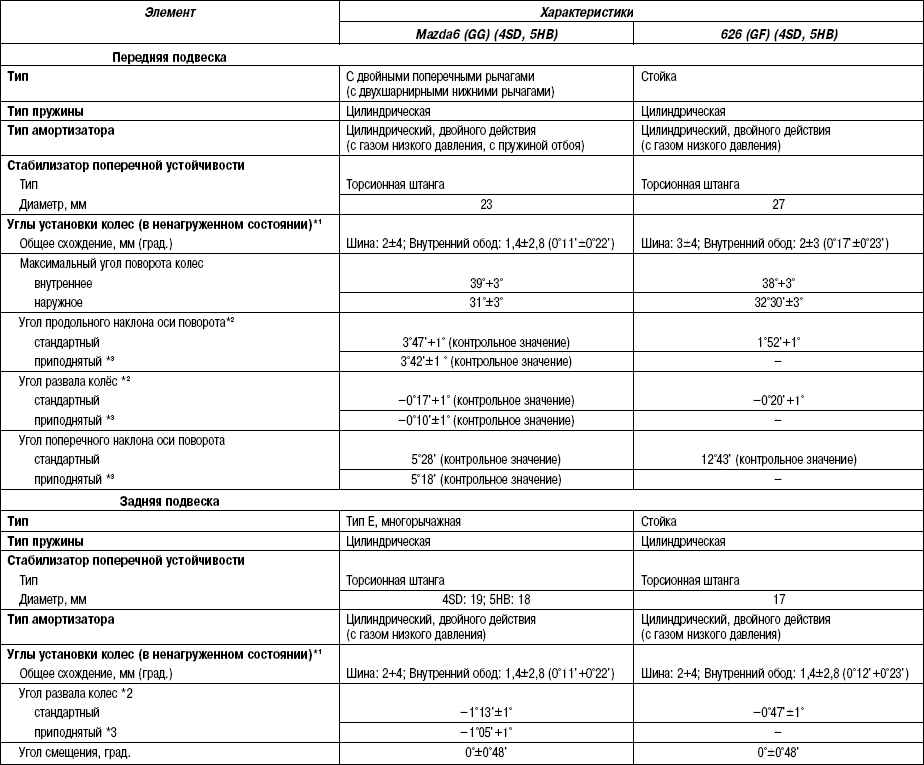

*1 Охлаждающая жидкость двигателя и моторное масло – на указанном уровне. Топливный бак полностью заправлен. Запасное колесо, домкрат и инструмент находятся на штатных местах. *2 Разность между левым и правым колесами не должна превысить 1°30'. *3 Расстояние между центром колеса и краем крыла следующее: перед – 402 мм. зад – 392 мм.
