4.3.1.3. Установка

Временно установите цилиндрическую пружину, защитный чехол и резиновую опору на амортизаторе так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.

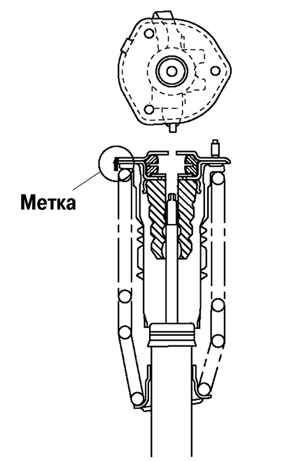

Маркировка компонентов амортизаторной стойки
Рис. 4.18. Маркировка компонентов амортизаторной стойки


Промаркируйте цилиндрическую пружину, защитный чехол и резиновую опору для надлежащей установки, как показано на рисунке рис. 4.18.
Выровняйте метки цилиндрической пружины и защитного чехла. Оберните цилиндрическую пружину и защитный чехол куском ткани, затем установите специальные приспособления.

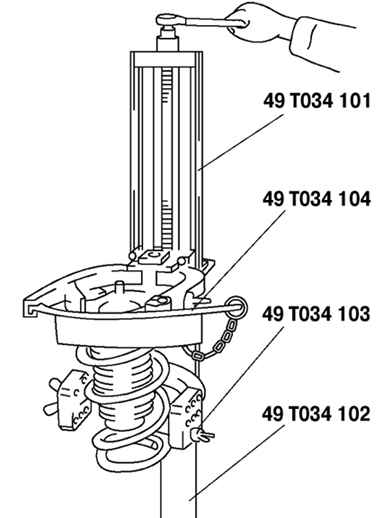

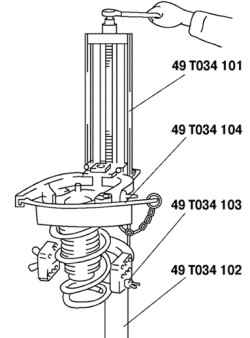

Сжатие цилиндрической пружины
Рис. 4.19. Сжатие цилиндрической пружины


Сожмите цилиндрическую пружину, используя специальные приспособления (рис. 4.19).
Установите амортизатор так, чтобы нижний край цилиндрической пружины поместился на выступе нижней чашки пружины.
Удостоверьтесь, что метки на амортизаторе и защитном чехле совпадают.
Установите резиновую опору и гайку штока поршня, затем снимите специальные приспособления.
Момент затяжки гайки штока поршня: 39,2–52,9 Н·м.

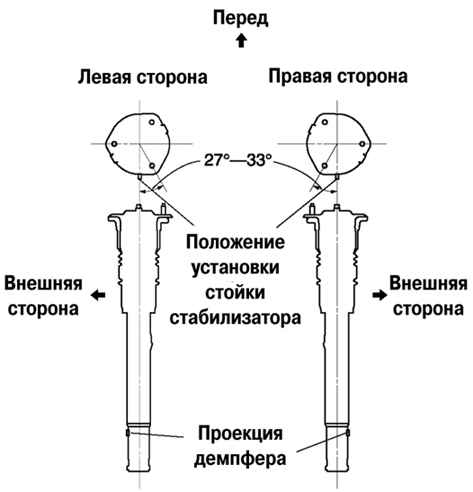

Установка резьбовых шпилек
Рис. 4.20. Установка резьбовых шпилек


Установите резьбовые шпильки под углом 27–33° относительно стойки стабилизатора (линия центра), по направлению к внутренней стороне автомобиля (рис. 4.20).

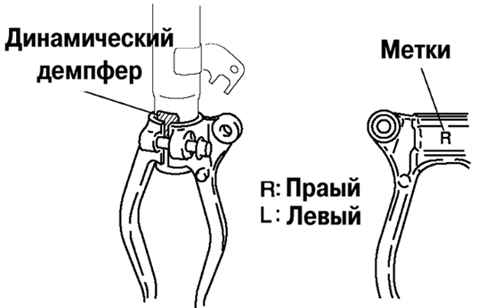

Установка вилки амортизатора
Рис. 4.21. Установка вилки амортизатора


Установите вилку амортизатора и выровняйте ее по меткам вместе с динамическим демпфером (рис. 4.21).
Затяните болт крепления вилки.
Остальные компоненты установите в порядке, обратном снятию.
