2.1.6.3. Камера демпфирования пульсаций

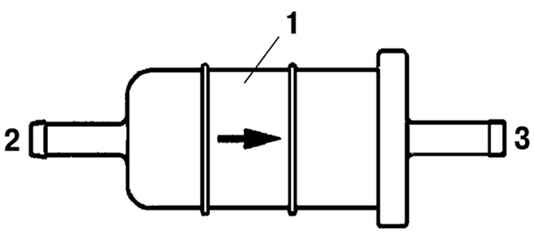

Рис. 2.66. Камера демпфирования пульсаций: 1 – камера демпфирования пульсаций; 2 – к электромагнитному клапану продувки; 3 – к емкости с активированным углем (адсорберу)

Камера демпфирования пульсации установлена между электромагнитным клапаном продувки и емкостью с активированным углем (адсорбером). Камера предназначена для устранения пульсаций, которые возникают при работе электромагнитного клапана продувки и препятствуют передаче пульсаций в адсорбер (рис. 2.66).
