2.1.5.5. Электромагнитный клапан системы (VAD)(L3)

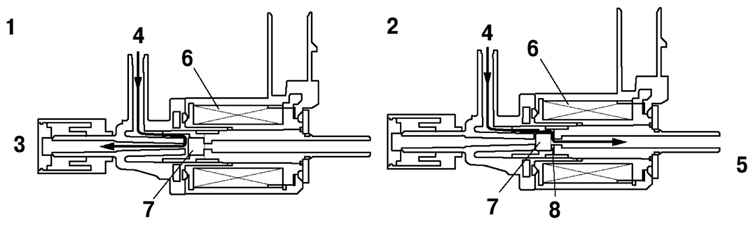

Рис. 2.59. Электромагнитный клапан системы VAD: 1 – питание включено; 2 – питание выключено; 3 – канал А (к атмосфере); 4 – канал B (на исполнительный механизм); 5 – канал C (к впускному коллектору); 6 – спираль; 7 – плунжер; 8 – пружина

Электромагнитный клапан переключает канал вакуума впускного коллектора между впускным коллектором и исполнительным механизмом. Когда питание включено, плунжер клапана оттягивается и открывает проход между воздушными каналами A и B, который открывает доступ атмосферному воздуху к исполнительному механизму заслонки. Когда питание выключено, плунжер возвращается вперед и открывает проход между воздушными каналами B и C, который открывает доступ вакууму из впускного коллектора к исполнительному механизму заслонки. Электромагнитный клапан состоит из соленоида, пружины, плунжера и фильтра (рис. 2.59).
