2.1.3.5. Клапан маслоразбрызгивающего сопла

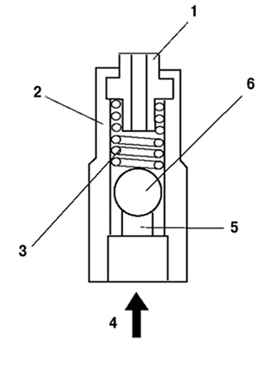

Рис. 2.45. Клапан маслоразбрызгивающего сопла: 1 – сопло; 2 – корпус клапана; 3 – пружина; 4 – масло; 5 – масляный канал; 6 – обратный шариковый клапан

Клапаны маслоразбрызгивающих сопел установлены в блоке цилиндров (в коренной шейке). Эффективность охлаждения поршня разбрызгиваемым маслом улучшена за счет оптимизации размещения клапанов, которые направлены на днище каждого поршня. Клапаны маслоразбрызгивающего сопла разработаны таким образом, чтобы сохранить оптимальное давление масла в двигателе при разбрызгивании (рис. 2.45).
