1.1.7.20. Очистители ветрового стекла

Очиститель ветрового стекла может функционировать, только если выключатель зажигания находится в положении «ON» (зажигание включено).

ВНИМАНИЕ

Поскольку щетки стеклоочистителя могут примерзнуть к ветровому стеклу, предусмотрена защита электромотора привода стеклоочистителя от поломки, перегрева и возгорания с помощью автомата защиты цепи. Автомат защиты автоматически отключает стеклоочиститель (примерно на 5 мин). Если это произошло, переведите рычаг управления стеклоочистителем в положение «Выключено» и остановитесь на обочине или на краю проезжей части дороги, для того чтобы удалить с ветрового стекла снег и лед и освободить щетки стеклоочистителя. Спустя 5 мин переведите рычаг управления стеклоочистителем в рабочее положение. Стеклоочиститель должен возобновить работу.

Подождите улучшения погодных условий, прежде чем продолжать движение с неработающим очистителем ветрового стекла. Соблюдая меры предосторожности, немедленно сверните на обочину или к краю проезжей части и остановитесь.

Вариант А (с положением выключателя «INT»).

Включите очиститель, переведя рычаг в одно из нижних положений:

MIST – включение очистителя на один рабочий цикл (нефиксируемое положение);

INT – прерывистый режим работы;

1 – постоянный режим на малой скорости;

2 – постоянный режим на высокой скорости.

Для того чтобы включить стеклоочиститель на один рабочий цикл, приподнимите рычаг управления в нефиксируемое положение «MIST» и отпустите рычаг.

Вариант Б (с положением выключателя «AUTO»).

Включите очиститель, переведя рычаг в одно из нижних положений:

MIST – включение очистителя на один рабочий цикл (нефиксируемое положение);

AUTO – автоматическое управление очистителем;

1 – постоянный режим на малой скорости;

2 – постоянный режим на высокой скорости.

Автоматическое управление очистителем.

Если установить рычаг управления очистителем в положение «AUTO», то очиститель будет включаться и выключаться автоматически по сигналам датчика дождя. Частота взмахов щеток очистителя зависит от количества осадков на ветровом стекле (очиститель может работать как в прерывистом режиме, так и в постоянном режиме на малой или высокой скорости).

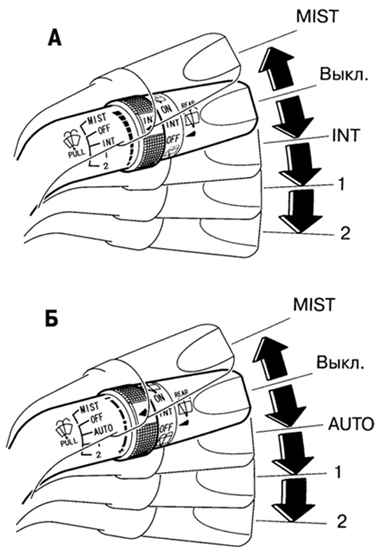

Рис. 1.66. Режим работы переключателя очистителей ветрового стекла (варианты исполнения А и Б)
