1.1.7.13. Центральный подрулевой выключатель наружного освещения

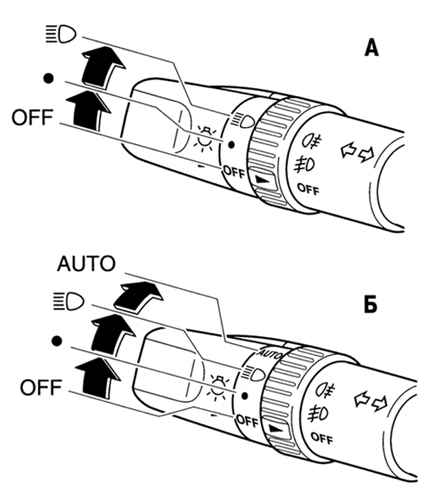

Рис. 1.58. Варианты исполнения А и Б центрального подрулевого выключателя наружного освещения

Вариант А (без положения «AUTO»).

Поверните рукоятку главного выключателя от себя или на себя, для того чтобы соответственно включить или выключить фары, другие приборы внешнего освещения и подсветку приборной панели.

ПРИМЕЧАНИЕ

Во избежание разряда аккумуляторной батареи не оставляйте освещение включенным при неработающем двигателе (за исключением случаев когда это требуется по соображениям безопасности).

Вариант Б (с положением выключателя «AUTO»).

Положение «AUTO» (автоматическое управление приборами освещения).

Если рукоятка центрального выключателя освещения повернута в положение «AUTO» (автоматическое управление приборами освещения), то при включенном зажигании (выключатель зажигания находится в положении «ON») фары и другие приборы внешнего освещения, а также подсветка приборной панели включаются и выключаются автоматически по сигналам датчика в зависимости от условий внешней освещенности.
