8.2.2. Регулировка положения капота

Снимите переднее крыло.

Удалите переднее крыло.

Ослабьте болты регулировки петли капота и закройте капот.

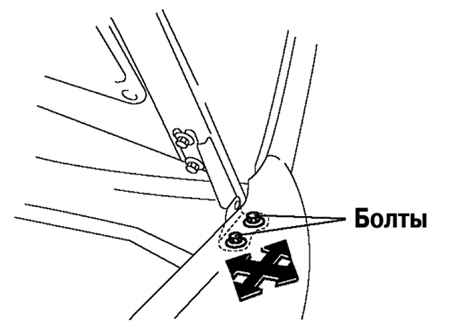

Рис. 8.8. Болты регулировки капота

Закрутите болты (рис. 8.8).

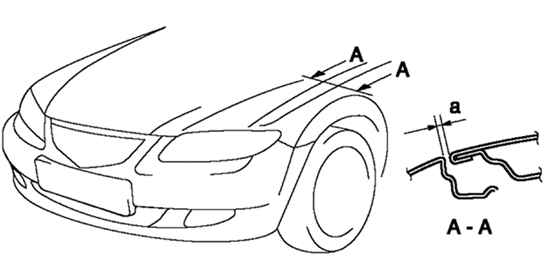

Рис. 8.9. Проверка зазора между капотом и кузовом

Проверьте зазор между капотом и корпусом (кузовом) в сечении, показанном на рисунке 8.9.

Зазор: а – 2,5–4,5 мм.

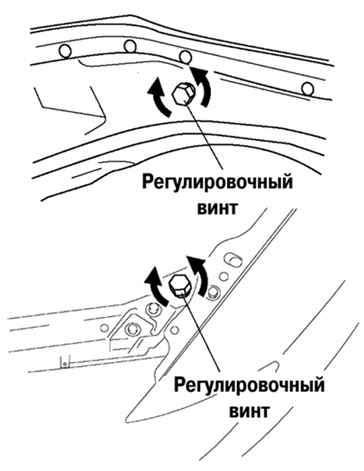

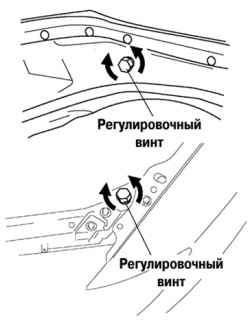

Рис. 8.10. Регулировка высоты положения капота

Вращая регулировочный винт, установите требуемую высоту положения капота (рис. 8.10).

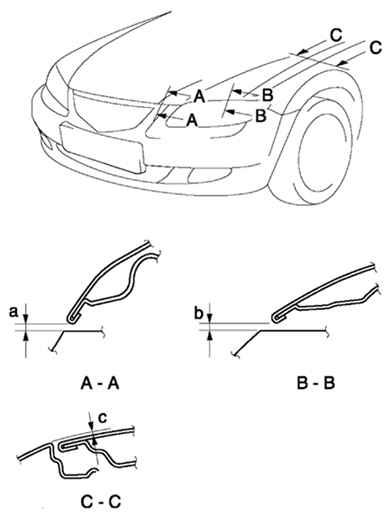

Рис. 8.11. Высота положения капота

Убедитесь, что высота между капотом и корпусом (кузовом) в сечении, показанном на рисунке 8.11, находится в пределах указанных величин.

Высота:

a – 3,0–6,0 мм;

b – 3,0–6,0 мм.
