5.3.5.1. Сборка компонентов насоса гидроусилителя

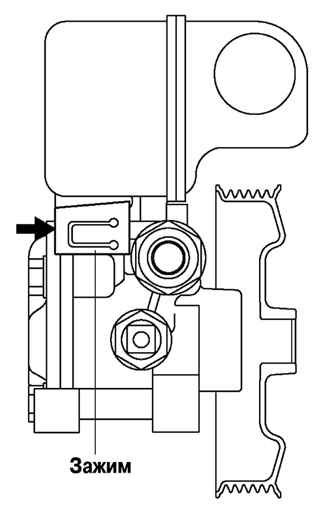

Рис. 5.34. Установка зажима насоса гидроусилителя

Наденьте зажим по направлению, показанному на рисунке 5.34.

Убедитесь, что ушко зажима зафиксировано.

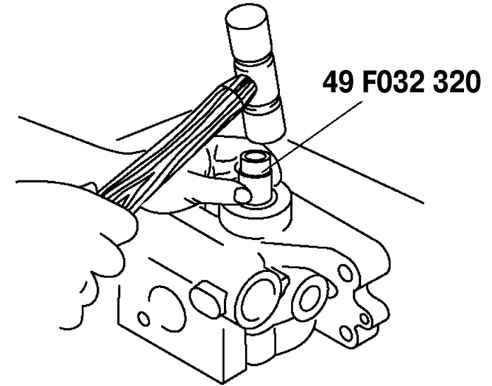

Рис. 5.35. Установка сальника в переднем корпусе насоса

Установите сальник в переднем корпусе насоса, используя специальное приспособление и капроновый молоток (рис. 5.35).

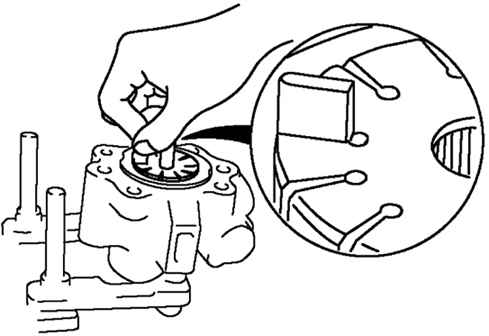

Рис. 5.36. Сборка лопастей

Разместите лопасти в роторе так, чтобы скругленные края входили в кулачок (рис. 5.36).

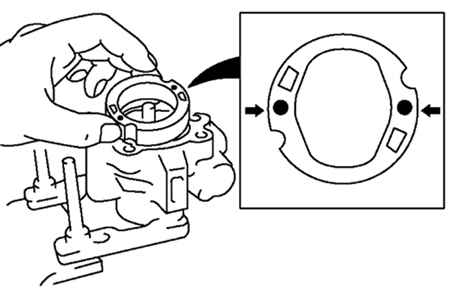

Рис. 5.37. Установка статорного кольца в переднем корпусе насоса

Установите статорное кольцо в переднем корпусе насоса меткой вверх (рис. 5.37).

После монтажа заднего корпуса вручную проверните вал, чтобы проверить плавность вращения.

Установите вал в передний корпус насоса.

Установите насос и затяните три болта крепления.

Установите разъем датчика давления.

Установите приводной ремень.

Прокачайте гидравлический контур рулевого механизма.

Проверьте, нет ли утечки и подтекания рабочей жидкости гидравлической системы.

Произведите проверку и установку рулевого колеса.
