4.1.3.2. Полная регулировка схождения колес

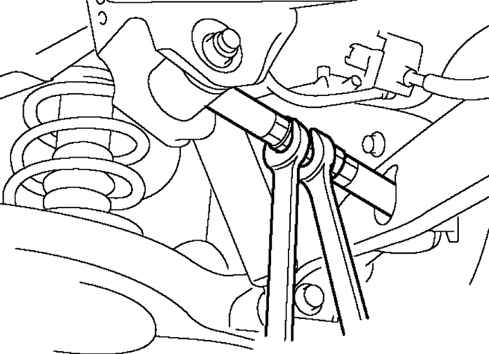

Рис. 4.4. Ослабление контргайки продольной связи

Ослабьте контргайку продольной связи (рис. 4.4).

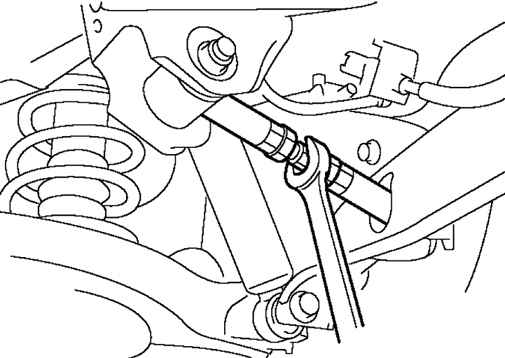

Рис. 4.5. Регулировка схождения

Отрегулируйте схождение колес, поворачивая регулировочную тягу (рис. 4.5).

Общее схождение колес: 2±4 мм.

ПРИМЕЧАНИЕ

Величина изменения схождения: 0°43’ один оборот.

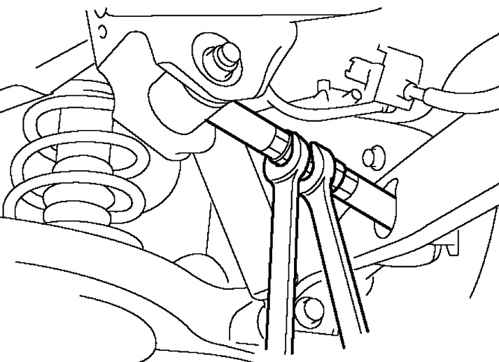

Рис. 4.6. Затягивание контргайки

Затяните контргайку (рис. 4.6).

Момент затяжки: 68,6–98,0 Н·м.
