4.1.2. Регулировка угла поворота передних колес

Регулировка угла поворота

Ослабьте контргайку наконечника рулевого тяги.

Снимите хомут чехла рейки.

Вращая рулевую тягу, отрегулируйте угол поворота.

ПРИМЕЧАНИЕ Ход правой и левой рулевой тяги должен быть одинаков.

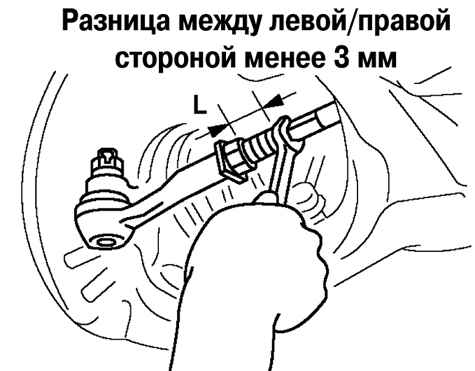

Рис. 4.2. Вращение рулевых тяг

Вращая рулевую тягу, добейтесь того, чтобы разность между размером L, показанным на рисунке, справа и слева была меньше нормы (рис. 4.2).

Стандарт: 3 мм или меньше

Затяните контргайку наконечника рулевой тяги.

Момент затяжки: 68,6–98,0 Н·м.

Устраните перекручивание чехла рейки.

Установите и закрепите хомут чехла рейки.

После регулировки угла поворота, всегда проверяйте и регулируйте угол схождения.
