3.4.10. Снятие и установка приводного вала (автомобили с механической коробкой передач)

Снятие

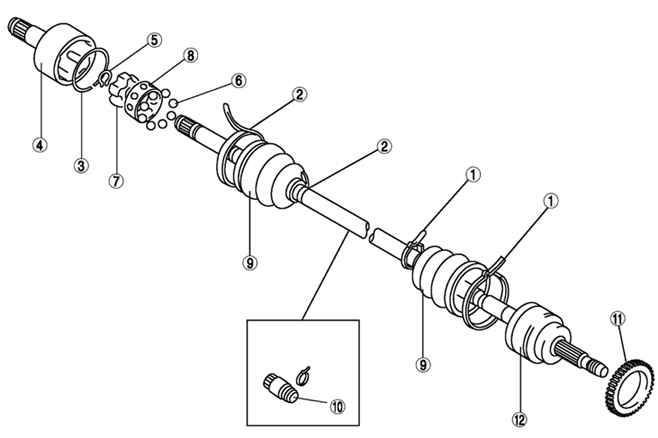

Рис. 3.159. Компоненты переднего приводного вала: 1 – хомут чехла (со стороны колеса); 2 – хомут чехла (со стороны коробки передач); 3 – зажим; 4 – корпус шарнира; 5 – стопорное кольцо; 6 – шарики; 7 – обойма; 8 – сепаратор; 9 – чехол; 10 – динамический демпфер; 11 – ротор датчика антиблокировочной системы тормозов; 12 – вал и шаровой шарнир

Компоненты переднего приводного вала показаны на рис. 3.159.
