1.4.5.8. Лампы фонарей стоп-сигналов / задних габаритных фонарей (автомобили с кузовом «хэтчбек»)

Фонари со светодиодными элементами.

Ввиду сложности замены светодиодных элементов работы необходимо выполнять на сервисной станции официального дилера Mazda.

Замена светодиодов не предусмотрена. Задний комбинированный фонарь подлежит замене в сборе.

Фонари без светодиодных элементов.

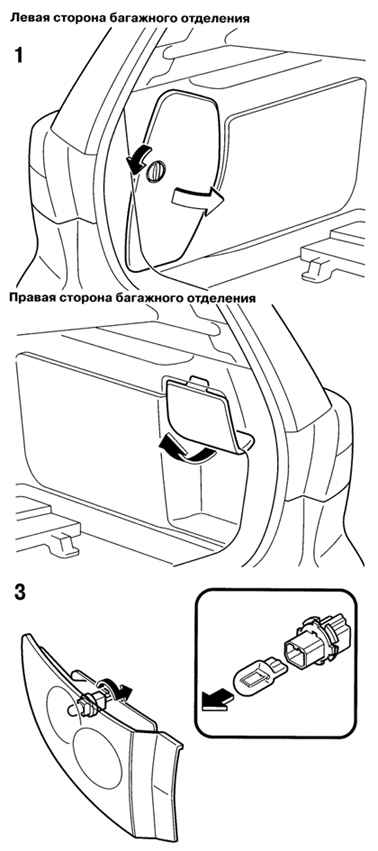

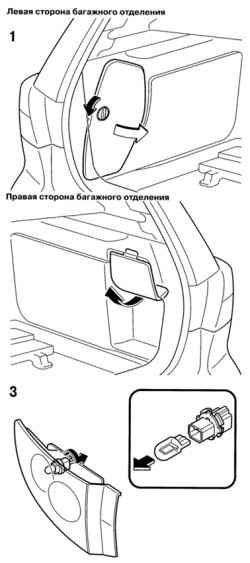

Рис. 1.193. Процедура замены лампы фонарей стоп-сигналов/задних габаритных фонарей

1. Снимите боковую крышку (рис. 1.193).

2. Поверните патрон с лампой против часовой стрелки и выньте его из корпуса фонаря.

3. Выньте лампу из патрона.

4. Установите новую лампу и выполните описанные выше операции в обратной последовательности.
