7.2.7. Снятие, установка поперечных рычагов и их ремонтВам потребуются: ключи «на 17», «на 19».
|
1. Установите автомобиль на подъемник или смотровую канаву.
|
|
|
|
|

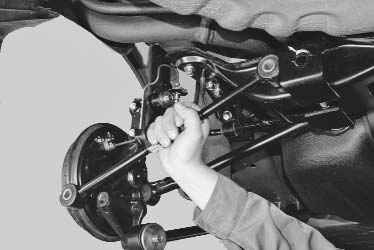

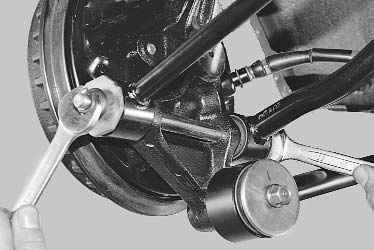

2. Отверните гайку болта (оси) крепления поперечных рычагов к проушинам кулака, удерживая головку болта от проворачивания...
|

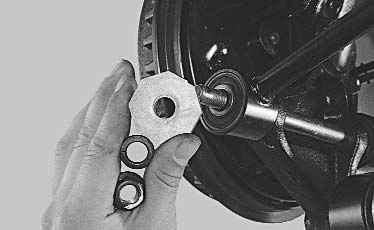

3. ...снимите шайбы...
|
|
|
|

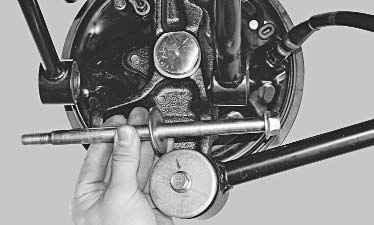

4. ...и извлеките болт крепления поперечных рычагов к проушинам кулака.
|
|
ПОЛЕЗНЫЙ СОВЕТ

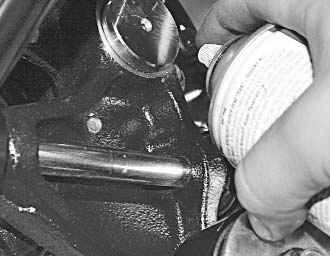

При затрудненном извлечении болта (оси) крепления поперечных рычагов из проушин кулака обработайте болт в местах контакта с проушинами специальным проникающим составом (например, WD-40)...

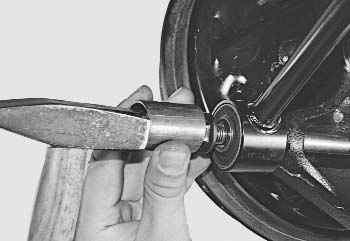

...и выбейте его оправкой подходящего размера.
|
|
|
|

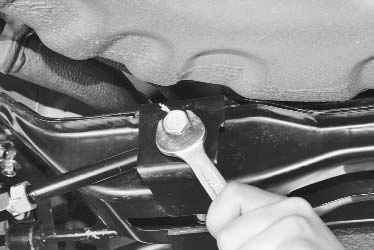

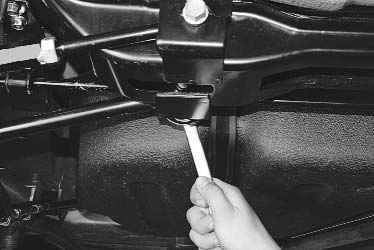

5. Выверните болт крепления заднего поперечного рычага к кронштейну поперечины задней подвески.
|
|
ПРИМЕЧАНИЕ

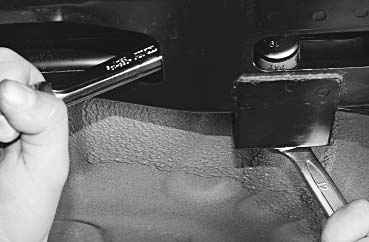

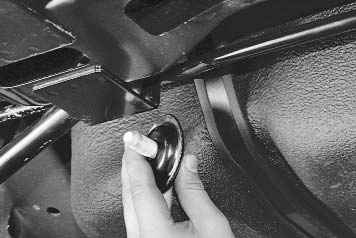

Если при выворачивании болта крепления поперечного рычага к поперечине «сорвалась» приваренная гайка, удерживайте ее при помощи торцового ключа, вставленного в технологическое отверстие.
|
|
|
|
|

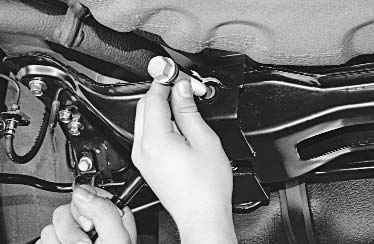

6. Выньте болт...
|
7. ...и снимите задний поперечный рычаг.
|
|
|
|
|
8. Аналогичным способом выверните болт крепления переднего поперечного рычага задней подвески к кронштейну поперечины...
|
9. ...выньте болт с шайбой и снимите рычаг.
|
|
|
|
|

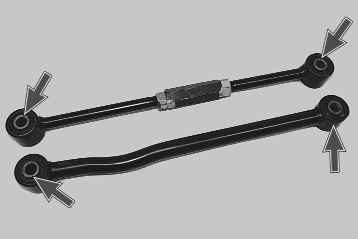

10. Внимательно осмотрите поперечные рычаги, деформированные рычаги замените. Признаками износа сайлентблоков являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки. Для замены сайлентблоков вам потребуются съемники подходящего размера.
|

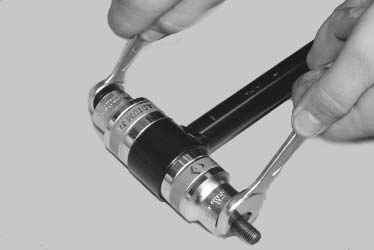

11. Выпрессуйте съемником сайлентблок из проушины рычага.
|
|
12. Смажьте сайлентблок перед установкой мыльным раствором и запрессуйте его заподлицо с торцом проушины рычага.
|
13. Установите рычаги в порядке, обратном снятию. Затягивайте болты крепления поперечных рычагов к проушинам кулака и кронштейнам поперечины задней подвески только на автомобиле, стоящем на земле. После замены поперечных рычагов проверьте и при необходимости отрегулируйте углы установки задних колес (см. «Проверка и регулировка углов установки колес»).
|
|
