5.17.3. Снятие и установка электровентиляторов радиатора

Электровентиляторы радиатора системы охлаждения снимают для замены их электродвигателей и перед снятием радиатора, так как электровентиляторы этому препятствуют.

Вам потребуются: ключ «на 10», пассатижи, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите воздуховод воздушного фильтра (см. «Снятие и установка воздушного фильтра»).

3. Для замены правого кожуха с электровентилятором...

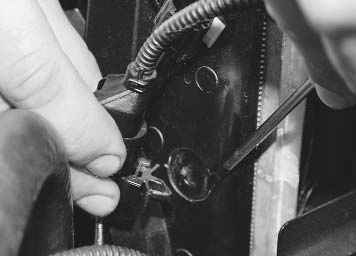

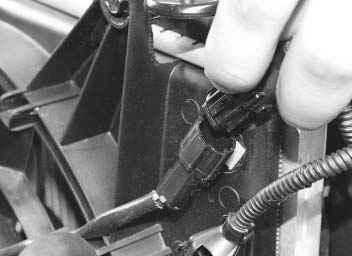

4. ...отсоедините колодку жгута проводов от электродвигателя, нажав на его фиксатор.	5. Сожмите фиксаторы и отсоедините пластмассовый держатель колодки моторного жгута от кожуха электровентилятора.

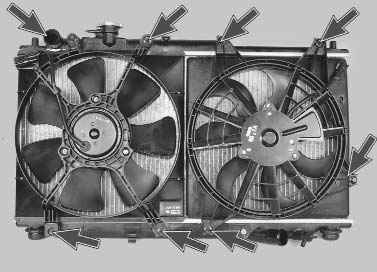

ПРИМЕЧАНИЕ Так расположены болты крепления кожухов электровентиляторов к радиатору системы охлаждения.

6. Выверните болты, скрепляющие кожухи электровентиляторов к радиатору, и снимите кожух.

7. Для замены левого кожуха с электровентилятором...

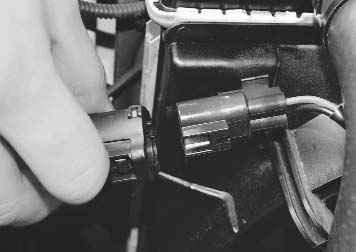

8. ...отсоедините колодку жгута проводов от электродвигателя, нажав на его фиксатор.

9. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

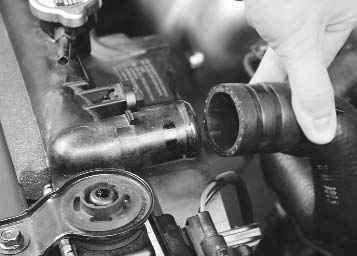

10. Ослабьте хомут крепления подводящего шланга радиатора, сжав пассатижами его отогнутые ушки; сдвиньте хомут по шлангу и снимите его с патрубка радиатора.

ПРИМЕЧАНИЕ Слив охлаждающей жидкости и отсоединение подводящего шланга от радиатора требуются по той причине, что шланг препятствует снятию электровентиляторов в сборе с кожухом.

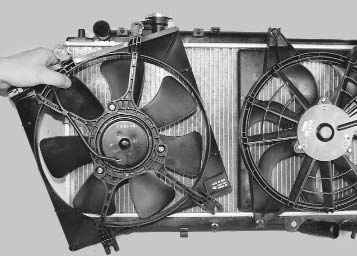

11. Выверните болты крепления кожуха с электровентилятором к радиатору и снимите его.

12. Устанавливайте электровентиляторы радиатора системы охлаждения с кожухами в порядке, обратном снятию.

13. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости»).
