11.12.6. Снятие и установка электронного блока управления дополнительной системой пассивной безопасности (SRS)Вам потребуются: ключ «на 10», отвертка с плоским лезвием.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
ПРЕДУПРЕЖДЕНИЯ
После отсоединения провода от клеммы «–» аккумуляторной батареи следует подождать не менее 15 мин, после чего можно приступать к снятию электронного блока управления системой фронтальных подушек безопасности.
Подсоединяйте провод к клемме «–» аккумуляторной батареи только после того, как установка электронного блока управления дополнительной системой пассивной безопасности будет завершена.
|
|
|
|
|

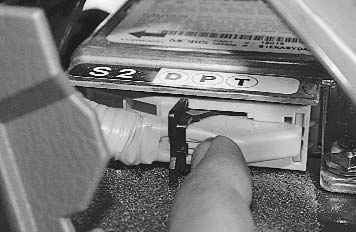

3. Подцепите фиксатор замка колодки жгута проводов...
|

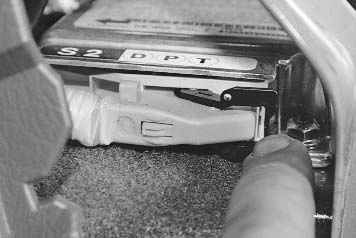

4. ...и откройте замок, потянув его за выступающий край.
|
|
|
|
|

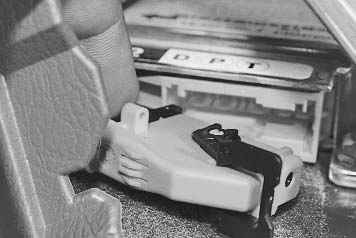

5. Отсоедините колодку жгута проводов от электронного блока управления дополнительной системой пассивной безопасности (SRS).
|

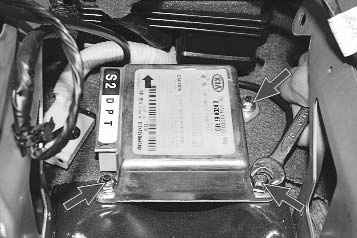

6. Выверните три гайки шпилек крепления блока электронного управления...
|
|
|
|

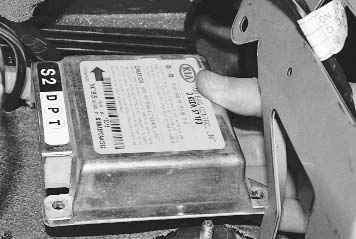

7. ...и снимите блок управления.
|
|
ПРИМЕЧАНИЕ

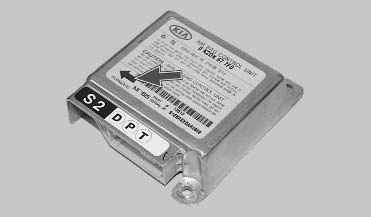

При установке электронного блока управления системой фронтальных подушек безопасности (SRS) стрелка на его информационной табличке должна быть направлена в сторону передней части автомобиля.
|
|
8. Установите электронный блок управления дополнительной системой пассивной безопасности и все ранее снятые детали в порядке, обратном снятию.
|
|
