10.8.2. Снятие и установка катушек зажиганияВам потребуются: ключи «на 8», «на 12», отвертки с плоским и крестообразным лезвиями.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
|
3. Отсоедините от катушек зажигания высоковольтные провода.
|
|
|
|
|

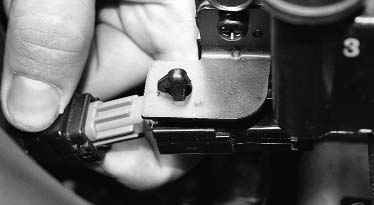

4. Сожмите фиксатор и отсоедините колодку жгута проводов от конденсатора.
|
5. Поддев отверткой, выдвиньте блокиратор фиксатора колодки жгута проводов.
|
|
|
|

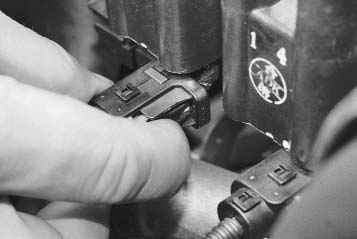

6. Сожмите фиксатор и отсоедините колодку жгута проводов от катушки зажигания.
|
|
7. Аналогично отсоедините колодку от второй катушки зажигания.
|
|
|
|
|

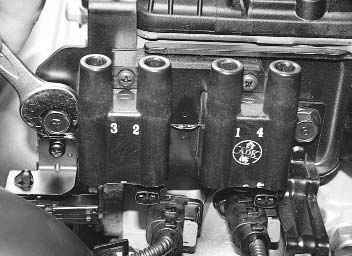

8. Выверните два болта крепления кронштейна катушек зажигания...
|

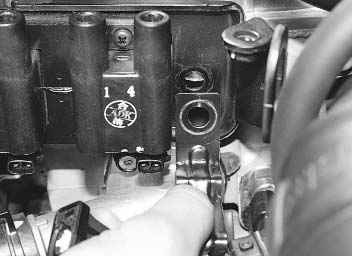

9. ...отведите в сторону кронштейн жгута проводов...
|
|
|
|
|

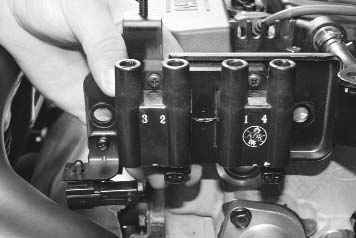

10. ...и кронштейн в сборе с катушками зажигания.
|

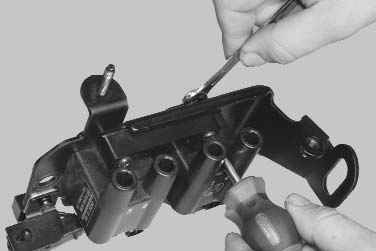

11. Отверните четыре гайки винтов крепления катушек зажигания к кронштейну, удерживая винты от проворачивания...
|
|
|
|

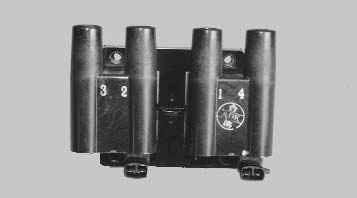

12. ...и снимите катушки зажигания.
|
|
13. Установите детали в порядке, обратном снятию.
|
|
