10.8.1. Проверка и замена высоковольтных проводов свечей зажигания

Вам потребуются: торцовая головка «на 10», удлинитель, вороток.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).

ПРИМЕЧАНИЕ

Проверка и замена высоковольтных проводов свечей зажигания

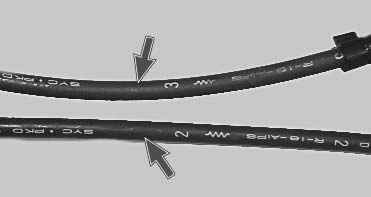

На высоковольтном проводе свечи зажигания нанесен номер, указывающий цилиндр двигателя, к свече которого данный провод подсоединяется.

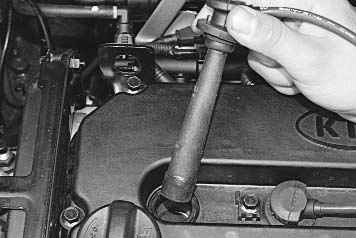

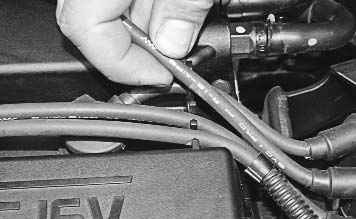

2. Отсоедините наконечник высоковольтного провода 1-го цилиндра двигателя от свечи зажигания...	3. ...и от держателя на крышке головки блока цилиндров.

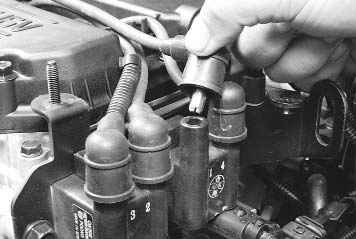

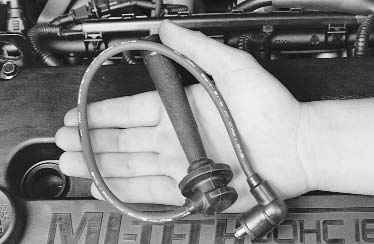

4. Взявшись за резиновый наконечник, извлеките высоковольтный провод из вывода катушки зажигания...	5. ...и снимите его.

6. Аналогичным способом снимите остальные высоковольтные провода свечей зажигания.

7. Проверьте состояние высоковольтных проводов, при наличии трещин и повреждений изоляции замените провода.

8. С помощью тестера измерьте сопротивление каждого высоковольтного провода. Если измеренное сопротивление отличается от указанного в табл. 10.4 значения, замените высоковольтный провод.

9. Установите детали в порядке, обратном снятию.

Таблица 10.4 Номинальное сопротивление высоковольтных проводов двигателя, кОм
