10.25.2. Замена датчика указателя уровня топлива и датчика контрольной лампы резервного остатка топлива

Вам потребуется отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

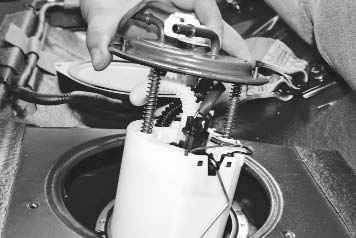

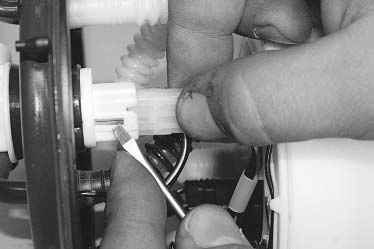

2. Снимите модуль топливного насоса (см. «Замена топливного насоса»).	3. Сожмите фиксатор и разъедините колодку жгута проводов датчика указателя уровня топлива.

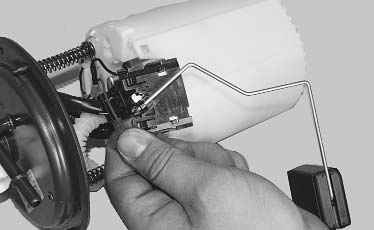

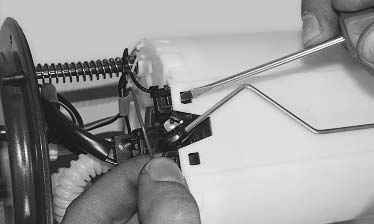

4. Отожмите фиксаторы...	5. ...и отсоедините датчик указателя уровня топлива от стакана-накопителя.

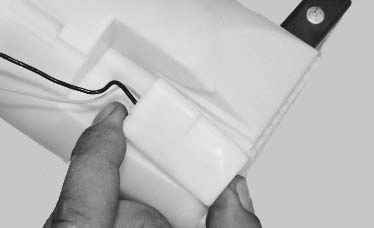

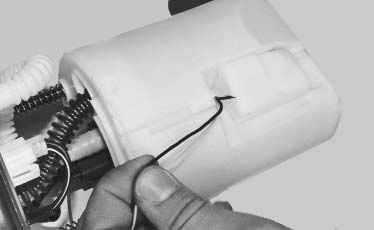

6. Выведите провода датчика контрольной лампы резервного остатка топлива из паза стакана-накопителя, отсоединив их от держателей...	7. ...и отсоедините датчик от стакана-накопителя, сдвинув его вниз.

8. Установите детали в порядке, обратном снятию.
