16.25. Регулировка света фар
Свет фар должен быть отрегулирован с применением специального оборудования
и в соответствии с инструкциями изготовителя оборудования.
Поочередно вращайте регулировочные колеса, чтобы отрегулировать поток света
фар.
Если специальное оборудование не доступно, выполните регулировку следующим образом:
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Доведите давление в шинах до требуемого.
В автомобиле должен находиться только водитель, инструмент и запасное
колесо. |
| 2. Установите автомобиль на ровную горизонтальную
поверхность перед экраном или стеной. |
| 3. На экране проведите вертикальные линии,
проходящие через центр каждой фары и горизонтальную линию, находящуюся
по центру фар. |
|

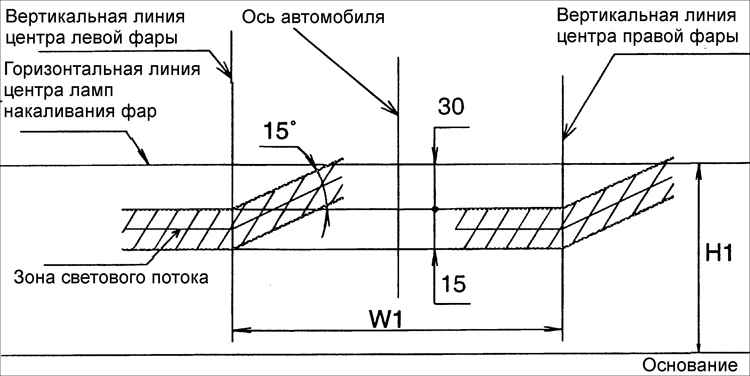

4. Включите фары и, вращая регулировочные колеса, отрегулируйте
их положение так, чтобы наиболее светлое пятно располагалось в соответствии
с заштрихованной областью.
|
|

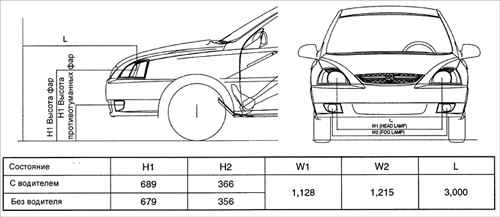

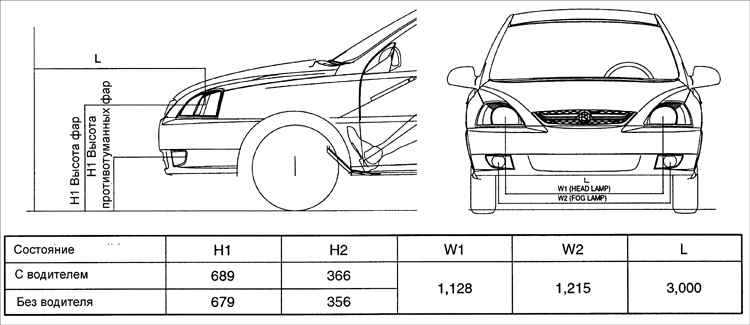

H1: Высота между лампой накаливания фары
и землей.
H2: Высота между лампой накаливания противотуманной фары сосредотачивается
и землей. |
W1: Расстояние между центрами
ламп накаливания фар.
W2: Расстояние между центрами ламп накаливания противотуманных фар.
L: Расстояние между лампой накаливания фары и экраном. |
|
