14.9. Передняя дверь

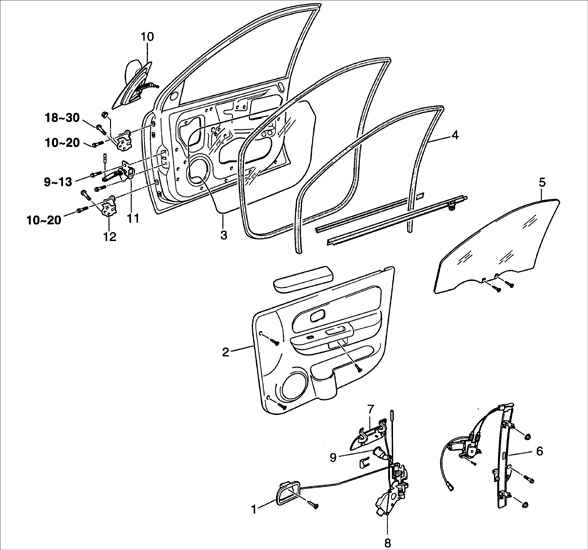

Передняя дверь

1 – внутренняя ручка открытия двери;
2 – обивка двери;
3 – пылевлагозащитная пленка;
4 – направляющий уплотнитель стекла;
5 – стекло;
6 – стеклоподъемник; 		7 – наружная ручка открытия двери;
8 – замок двери;
9 – цилиндр замка двери;
10 – наружное зеркало заднего вида;
11 – ограничитель открытия двери;
12 – шарнир двери.

Дверь крепится к кузову автомобиля двумя шарнирами и ограничителем открывания двери. Ограничитель открывания двери ограничивает величину открытия двери.

Полое резиновое уплотнение двери установлено на выступе двери и предотвращает проникновение влаги и пыли между дверью и кузовом.

Замок двери тягами соединен с наружной и внутренней ручками открытия двери.

Стеклоподъемник с электрическим приводом состоит из механизма стеклоподъемника с закрепленным на нем стеклом.

Ударная пластина замка двери может быть отрегулирована для надежного и мягкого закрытия двери.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

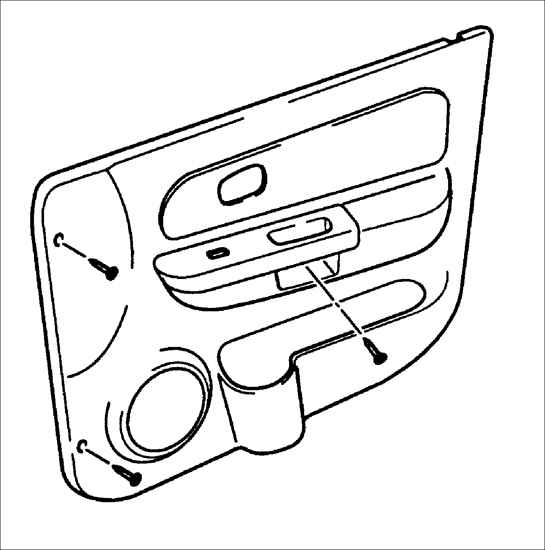

2. Снимите обивку двери.

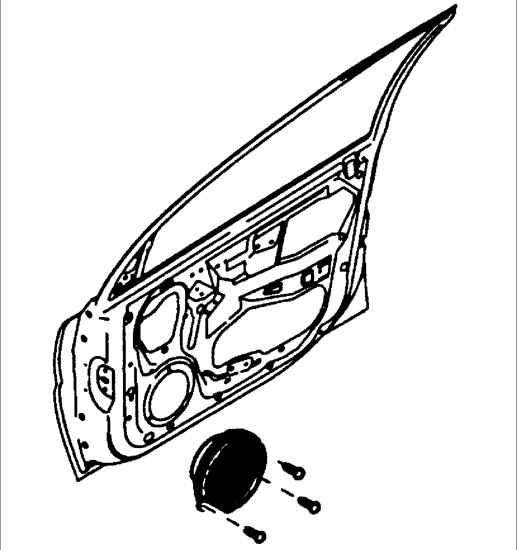

3. Снимите с двери динамик в следующем порядке:

      – выверните три винта крепления динамика к двери;
      – отсоедините жгут проводов от рамы двери;
      – снимите динамик и отсоедините разъемы.

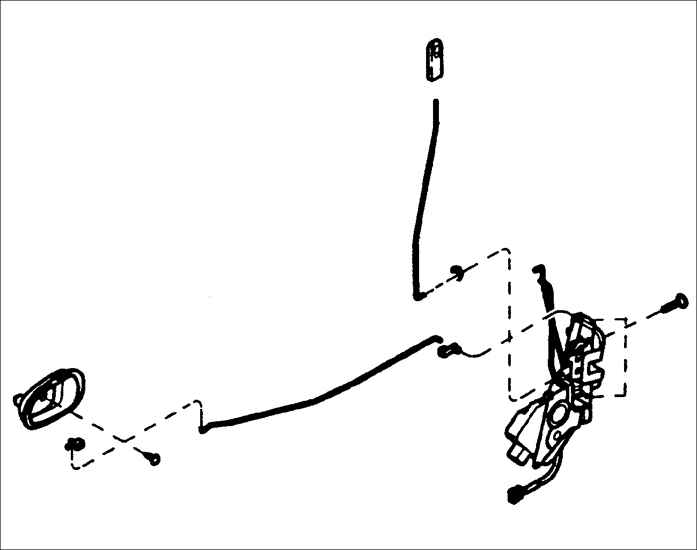

4. Снимите внутреннюю ручку двери в следующем порядке:

      – отсоедините от ручки тягу;
      – снимите внутреннюю ручку двери.
5. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.
6. Снимите стекло в следующем порядке:

      – выверните два болта крепления стекла к стеклоподъемнику;
      – наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери.

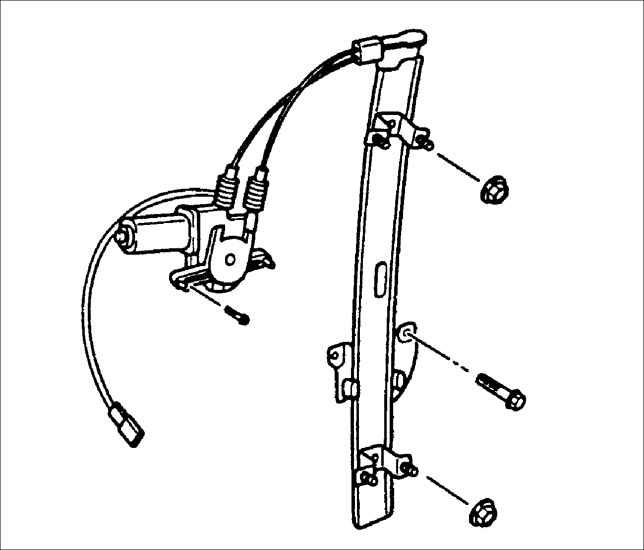

7. Снимите стеклоподъемник в следующем порядке:

      – выверните семь гаек крепления стеклоподъемника к двери;
      – через отверстие во внутренней панели двери снимите стеклоподъемник.

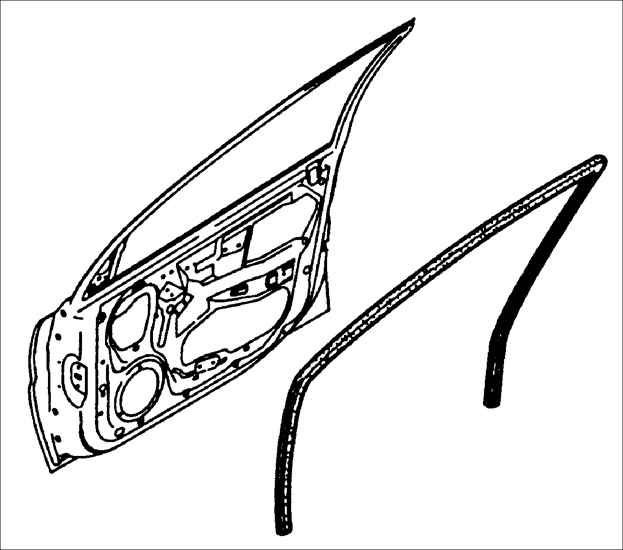

8. Снимите направляющий уплотнитель стекла.

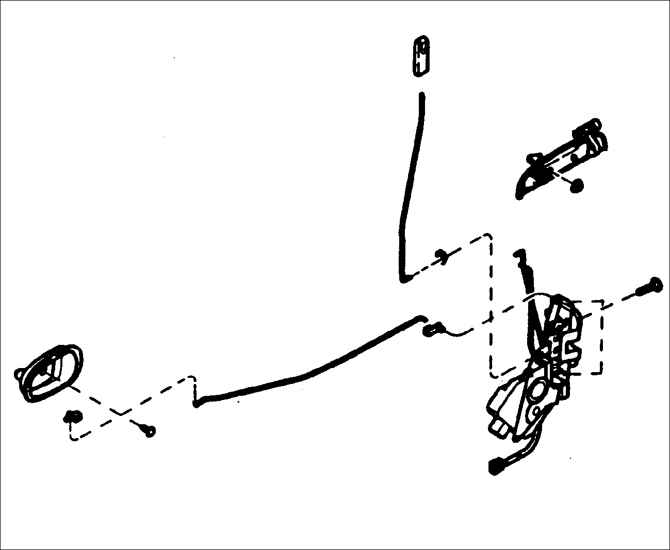

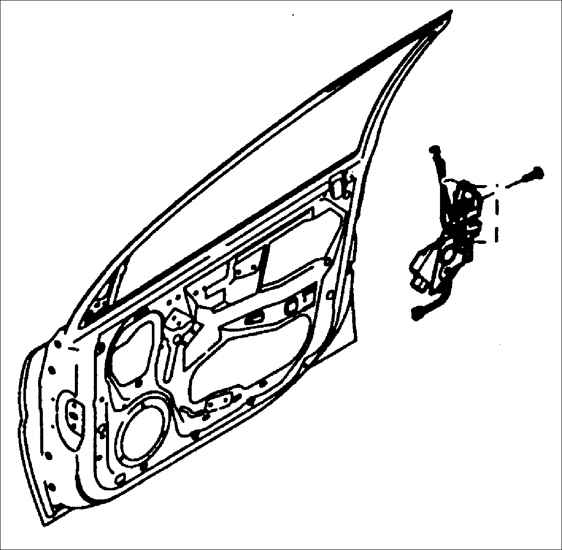

9. Снимите замок двери в следующем порядке:

      – отсоедините две тяги от наружной ручки двери;
      – выверните три винта крепления замка двери;
      – выверните два болта крепления наружной ручки двери;
      – снимите наружную ручку двери.

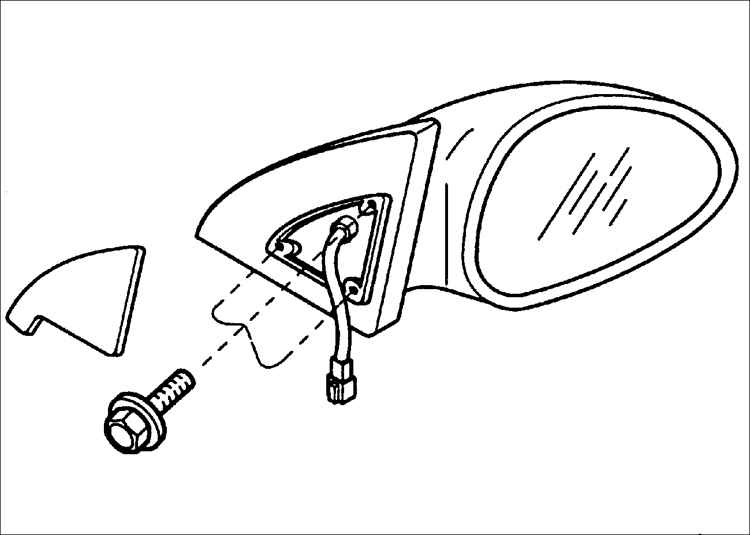

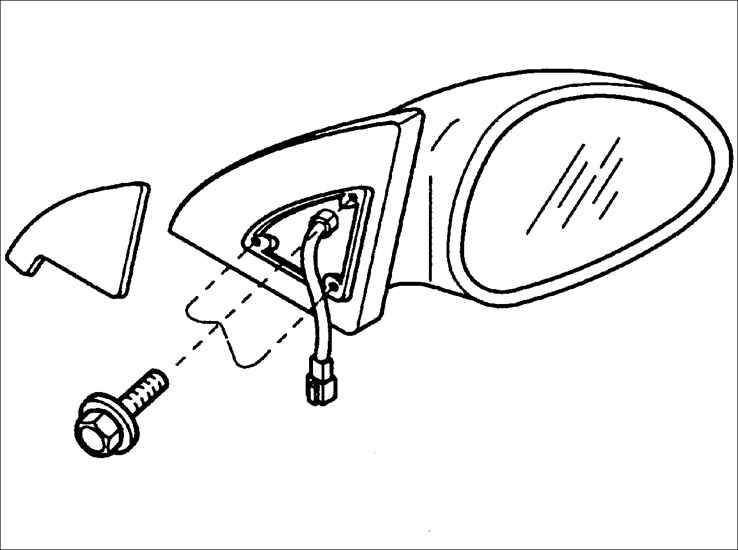

10. Снимите наружное зеркало заднего вида в следующем порядке:

      – отсоедините электрический разъем;
      – выверните три винта и снимите зеркало.

11. Снимите жгут проводов в следующем порядке:

      – отсоедините разъемы жгута проводов от рамы двери;
      – извлеките жгут проводов через отверстие во внутренней панели двери.

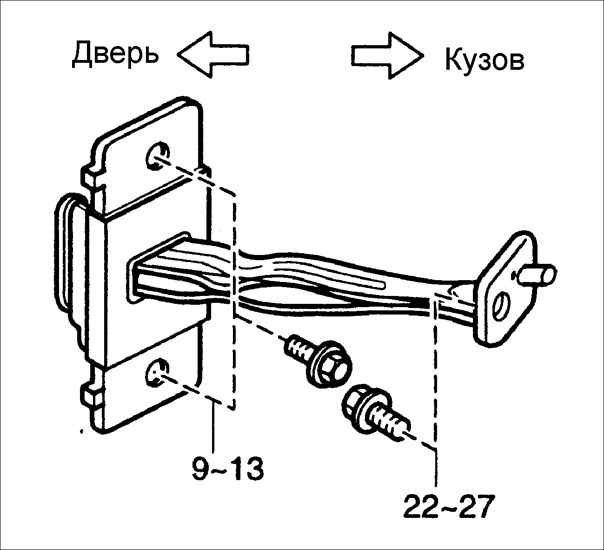

12. Выверните болт крепления ограничителя открытия двери к кузову.
13. Выверните болты крепления обоих шарниров и снимите дверь с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверь в следующем порядке:

      – установите должным образом дверь на автомобиль;
      – вверните болты крепления обоих шарниров.

Момент затяжки: 18–30 Н•м

2. Установите влагозащитное уплотнение двери.
3. Вверните болт крепления ограничителя открытия двери к кузову.
4. Установите жгут проводов в следующем порядке:

      – вставьте жгут проводов через отверстие во внутренней панели двери;
      – закрепите разъемы жгута на раму двери.
5. Установите наружное зеркало заднего вида в следующем порядке:

      – установите наружное зеркало заднего вида на дверь в первоначальное положение;
      – закрепите зеркало тремя винтами;
      – подсоедините электрический разъем.
6. Установите замок двери в следующем порядке:

      – установите замок двери через отверстие во внутренней панели двери;
      – закрепите замок двери тремя винтами.
7. Установите наружную ручку двери в следующем порядке:

      – подсоедините две тяги замка двери;
      – закрепите двумя гайками наружную ручку двери.
8. Установите направляющую стекла через отверстие во внутренней панели двери.
9. Установите стеклоподъемник в следующем порядке:

      – установите стеклоподъемник через отверстие во внутренней панели двери;
      – закрепите стеклоподъемник семью гайками;

Момент затяжки: 9–13 Н•м

10. Установите стекло в следующем порядке:

      – вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника;
      – вверните, но не затягивайте окончательно болты крепления стекла;
      – затяните два болта крепления стекла к стеклоподъемнику;

Момент затяжки: 2–3 Н•м
      – переместите стекло вниз.

11. Установите на дверь пылевлагозащитную пленку в следующем порядке:

      – закрепите пылевлагозащитную пленку на двери;
      – выведите электрический разъем жгута проводов двери;
      – выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
12. Установите внутреннюю ручку двери в следующем порядке:

      – подсоедините к ручке тягу замка двери;
      – закрепите ручку тремя винтами.
13. Установите динамик и закрепите его тремя винтами.
14. Установите обивку двери.
15. Установите крышку внутренней ручки двери.
16. Закрепите обивку двери.
17. Установите внутреннюю влагозащитную полосу.
18. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, что дверь закрывается легко и должным образом. Если дверь имеет люфт, затяните болты крепления шарниров двери.
2. При необходимости проведения регулировки положения двери относительно смежных поверхностей ослабьте болты крепления шарниров и перемещая дверь отрегулируйте ее положение.

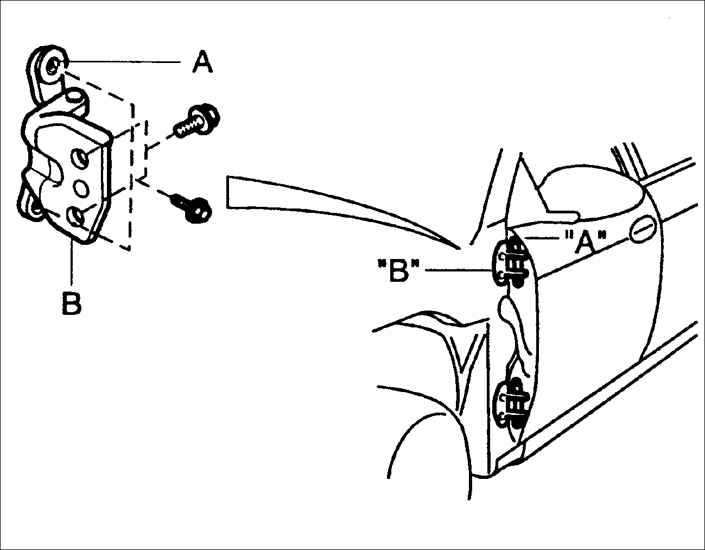

3. Проверьте, что дверь закрывается легко и должным образом. Если замок двери устанавливается на ударную пластину с трудом, выверните винты крепления ударной пластины и перемещая ее в горизонтальной и вертикальной плоскостях добейтесь нормального закрытия двери.
4. Регулировку положения двери относительно смежных поверхностей проводите перемещением ударной пластины в вертикальной плоскости.
