8.3. Ремни безопасности

ПРЕДУПРЕЖДЕНИЯ Во время движения водитель и пассажиры должны быть пристегнуты ремнями безопасности. Ни в коем случае нельзя перевозить детей, в том числе и грудных, на коленях у взрослых, пристегнутых ремнями.

Убедитесь, что ремни не перекручены в результате их неправильной установки. Если ремни перекручены или заедают при втягивании, вытяните ремень на всю длину, достаточную для того, чтобы его можно было выправить. Затем возвратите ремень в прежнее положение.

Полностью вытяните ремень и отпустите, чтобы он полностью втянулся. Если ремень заедает при движении в обоих направлениях, проверьте его состояние – наличие на тесьме грязи, смазки и др. Промывайте ремень только слабым мыльным раствором. Если ремень не удается промыть этим раствором, замените его.

Проверьте состояние всех мест крепления ремня. Болты крепления должны быть надежно затянуты. Удалите любые следы коррозии в тех местах, где ремень крепится к кузову. Замените пораженные коррозией детали крепления.

Замените ремень при обнаружении следующих повреждений:

– разрывы нитей или разлохмачивание;

– порезы петелек на кромках ремня;

– изогнутость тесьмы;

– наличие надрывов или порезов.

Замените ремень в сборе при обнаружении следующих повреждений:

– недостаточно надежно фиксируется пряжка ремня;

– ослабла кнопка разблокировки ремня;

– пряжка не отпускает ремень;

– возросло усилие, необходимое для освобождения ремня;

– трещины на поверхности пряжки.

ПРЕДУПРЕЖДЕНИЯ Периодически осматривайте и проверяйте исправность ремней, пряжек и креплений. Если ремни снимаются по какой-либо причине, необходимо обеспечить их правильную установку. Для безотказной работы механизма натяжения соблюдайте чистоту ремней безопасности. Замените ремни при повреждении пряжек или механизма натяжения. Ремни, которые подвергались критической нагрузке при аварии, следует заменить. При воздействии солнечных лучей и химических веществ лента ремня теряет прочность. При утрате первоначальной окраски (выцветании) ремень следует заменить. Запрещается обрабатывать тесьму ремня химическими средствами, подкрашивать или обесцвечивать, это ослабит ремень. Замените ремень, обесцвеченный или ослабленный химическими средствами. Всегда заменяйте ремни в комплекте. Запрещается устанавливать пряжки и механизмы натяжения ремней, не предназначенные для данного сиденья или с других автомобилей

.

Если автомобиль подвергся лобовому удару под определенным углом, газогенератор воспламеняется электрическим сигналом от блока SRSCM.

Рис. 8.2. Схема функционирования преднатяжителя ремня безопасности: а – исходное положение; b – срабатывание преднатяжителя (проворачивание зубчатой передачи преднатяжителя); с – состояние после срабатывания преднатяжителя; 1 – газогенератор; 2 – пружина; 3 – шарики; 4 – трубопровод (цилиндр); 5 – стопор шариков

Газ, выходящий из газогенератора, вызовет перемещение поршня в корпусе трубопровода (цилиндра), что приведет к проворачиванию зубчатой передачи преднатяжителя (рис. 8.2). Зубчатая передача вращает шестерню поршня, а сателлит – планетарные шестерни. В результате натягивается инерционный ремень посредством вращения намоточного барабана.

Таким образом, ремень с преднатяжителем снижает тяжесть травм водителя и переднего пассажира за счет натяжения инерционного ремня, предотвращает перемещение вперед водителя и переднего пассажира и исключает их удар о рулевое колесо или панель приборов.

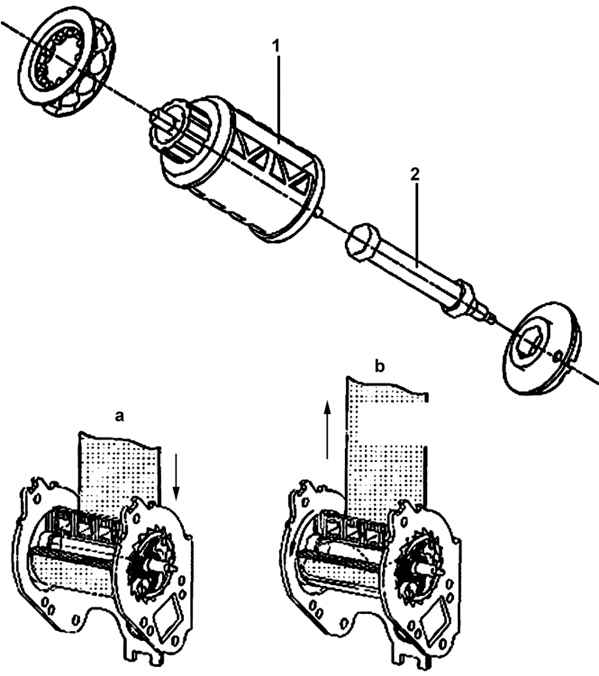

Рис. 8.3. Схема функционирования ограничителя нагрузки: а – инерционная катушка натянута, усилие менее 5,5 кг; b – балка торсиона деформирована, усилие равно 5,5 кг; 1 – инерционная катушка ремня безопасности; 2 – балка торсиона

Для ослабления силы удара груди пристегнутых водителя и переднего пассажира об инерционные ремни безопасности во время аварии предназначен ограничитель нагрузки. Если сила удара достигает определенного значения, деформируется балка торсиона предварительно натянутых ремней безопасности, что приводит к разматыванию инерционной катушки ремня безопасности – сила удара уменьшается (рис. 8.3).

ПРЕДУПРЕЖДЕНИЕ Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

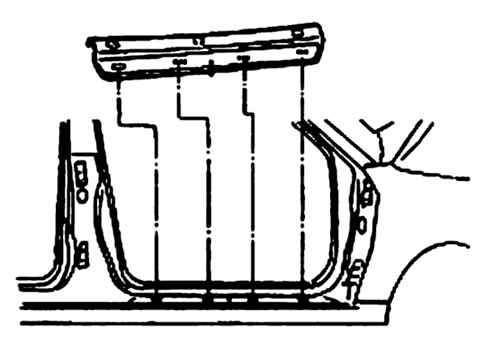

Рис. 7.45. Расположение винтов и фиксаторов крепления накладки порога передней двери

Снимите накладку порога передней двери (см. рис. 7.45).

Выверните болт нижнего крепления ремня безопасности переднего сиденья.

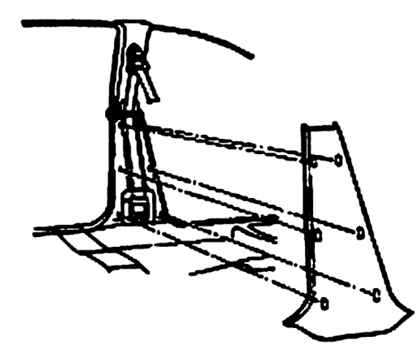

Рис. 7.48. Расположение скрытых фиксаторов крепления нижней обивки центральной стойки

Снимите нижнюю обивку центральной стойки (см. рис. 7.48).

Снимите крышку анкерной пластины.

Выверните болт, снимите нижнюю анкерную пластину и ремень переднего сиденья.

ПРЕДУПРЕЖДЕНИЯ Не разбирайте и не ремонтируйте модуль преднатяжителя ремня безопасности. Не роняйте модуль преднатяжителя ремня безопасности и не допускайте его контакта с водой, смазкой и проч. Если обнаружены вмятины, трещины, деформация или коррозия, замените модуль. Не кладите какие-либо предметы на модуль преднатяжителя ремня безопасности. Не подвергайте модуль преднатяжителя ремня безопасности воздействию температуры выше 93 °С. Модуль преднатяжителя ремня безопасности срабатывает только один раз. Замените модуль преднатяжителя ремня безопасности после его срабатывания. При утилизации сработавшего модуля преднатяжителя ремня безопасности пользуйтесь защитными очками и перчатками.
