8.2. Подушки безопасности

В автомобиле расположено несколько предупредительных табличек, относящихся к SRS. При работе с SRS соблюдайте указания, приведенные в табличках. Если таблички загрязнены или повреждены, замените их новыми.

Система подушек безопасности включает в себя сложные электрические и электронные элементы, поэтому с элементами подушки безопасности необходимо обращаться очень осторожно.

SRSCM (блок управления системой безопасности)

- управляет раскрытием подушки безопасности при определении лобового удара датчиком, встроенным в SRSCM.

Преобразователь постоянного тока

- содержит повышающий и понижающий преобразователь, которые обеспечивают уровень напряжения для шести схем воспламенения подушек безопасности и внутреннего рабочего напряжения. Если внутреннее рабочее напряжение падает ниже определенного порога, осуществляется перезагрузка.

Датчик срабатывания/датчик безопасности

- встроенный в систему поджига заряда подушки безопасности, поддерживает готовность системы подушки безопасности во всех условиях при нормальном движении. Датчик безопасности – это двухконтактный электромеханический выключатель, который замыкается, если обнаруживается ускорение (замедление), превышающее определенное значение.

Резервное питание

- обеспечивает подачу энергии для раскрытия подушки безопасности за доли секунды, когда напряжение в системе электрооборудования автомобиля низкое или оно отсутствует из-за лобового удара.

Определение неисправности.

После включения зажигания SRSCM постоянно контролирует функционирование системы SRS и определяет в ней возможные неисправности. Неисправность может быть определена в форме диагностического кода при использовании сканера Hi-Scan.

Контрольная лампа (MIL).

Если обнаруживается неисправность, то SRSCM посылает сигнал на контрольную лампу, расположенную в комбинации приборов.

Контрольная лампа (MIL) является основным средством информации водителя о неисправности SRS. Система безопасности исправна, если контрольная лампа (MIL) мигнет 6 раз после включения зажигания, а затем погаснет.

Запись неисправности.

Если в системе появляется неисправность, SRSCM записывает ее в память в форме кода неисправности (DTC), а код может быть стерт из памяти только сканером Hi-Scan.

Диагностический разъем.

Данные, хранящиеся в памяти SRSCM, считываются с помощью сканера Hi-Scan через диагностический разъем.

После однократного срабатывания подушки безопасности блок SRSCM нельзя использовать – его необходимо заменить.

Выходной сигнал при ударе.

Этот сигнал используется для управления внешним устройством, которое разблокирует двери в случае аварии. Сигнал определяется следующим образом: 0–200 мкА в выключенном состоянии и 200 мА во включенном состоянии. В случае сигнала о разблокировке переключатель закрывается на 200 мс.

Модули DAB (подушка безопасности водителя), РАВ (подушка безопасности переднего пассажира), DSAB (боковая подушка безопасности водителя) и PSAB (боковая подушка безопасности пассажира) состоят из устройства раскрывания и подушки. Устройство раскрывания (устройство поджига газогенератора) расположено в модуле подушки. При лобовом ударе достаточной силы для замыкания датчика SRSCM через контур срабатывания подушки безопасности начинает протекать ток. Он поджигает заряд, и подушка безопасности раскрывается.

1. При снятии модуля подушки безопасности или работы с новым модулем его необходимо расположить так, чтобы поверхность подушки была направлена вверх. Рычаг блокировки разъема с двойной блокировкой должен быть в заблокированном состоянии, и с ним необходимо обращаться осторожно, чтобы не повредить контактный разъем. Не храните подушку рулевого колеса сверху другой подушки (хранение подушки металлической поверхностью вверх может привести к серьезным последствиям, если подушка безопасности случайно раскроется).

2. Никогда не измеряйте сопротивление пиропатрона подушки безопасности – это может вызвать срабатывание подушки безопасности.

3. Храните модули подушек безопасности в месте, в котором окружающая температура не превышает 93 °С, нет большой влажности и электрических помех.

4. При использовании электросварки перед началом работы отсоединяйте контактные разъемы подушки безопасности, расположенные под рулевой колонкой рядом с контактным разъемом многофункционального переключателя.

Жгут проводов SRS находится внутри желтой трубки, чтобы не перепутать его со жгутами проводов других систем. Внутри контактных разъемов со стороны устройства раскрывания DAB, PAB, DSAB, PSAB и BPT имеются перемычки. Они замыкают электрический ток при отсоединении разъемов. Таким образом, предотвращается нежелательное раскрывание подушки безопасности при работе с модулем подушки.

Контрольная лампа неисправности SRS, расположенная в комбинации приборов, информирует водителя о рабочем состоянии SRS.

Есть некоторые условия, при которых SRSCM не может функционировать и, следовательно, не может управлять работой контрольной лампой системы безопасности.

В таких случаях лампа непосредственно активируется от соответствующей цепи, которая работает независимо от SRSCM, например, в следующих случаях:

– при отсутствии подачи напряжения поджига к блоку SRSCM лампа горит постоянно;

– при отсутствии внутреннего рабочего напряжения лампа горит постоянно;

– если SRSCM не подсоединен, лампа включается через перемычку в контактном разъеме жгута проводов.

Часовая (витая) пружина состоит из двух витых катушек. Она установлена между рулевой колонкой и рулевым колесом и позволяет рулевому колесу вращаться, постоянно сохраняя контакт с системой раскрывания подушки безопасности.

Рулевое колесо должно быть правильно установлено на рулевую колонку, когда часовая пружина находится в нейтральном (среднем) положении. Иначе могут разъединиться провода или возникнуть другие неисправности.

Система обнаружения наличия пассажира определяет наличие пассажира на переднем сиденье. Эта система предназначена в основном для предотвращения необходимости замены элементов системы подушки безопасности, в срабатывании которой при аварии нет необходимости. Система PPD состоит из блока датчика веса.

– сиденье занято – 15 кг;

– сиденье свободно – 0,6 кг.

RP < 50 кОм для веса > 15 кг;

RP > 50 кОм для веса < 0,6 кг,

где RP – сопротивление резистора индикации нагрузки.

Система активации боковой подушки безопасности состоит из блока SRSCM, установленного в центре салона автомобиля, и двух датчиков-спутников, расположенных с левой и правой сторон автомобиля. Блок SRSCM активирует в автомобиле подушки безопасности и преднатяжители ремней безопасности. В результате согласования информации между блоком SRSCM и датчиком-спутником блок SRSCM выдает сигнал об активации.

Датчики-спутники действуют как интеллектуальные датчики ускорения и как резервный контроллер центральной подушки безопасности. Оба датчика-спутника постоянно информируют блок управления SRSCM о текущем состоянии системы с левой и правой стороны автомобиля. Результаты тестирования сообщаются блоку управления SRSCM посредством периодических сигналов состояния.

ПРЕДУПРЕЖДЕНИЕ После включения зажигания никогда не подвергайте ударам область около датчиков-спутников, иначе может неожиданно сработать подушка безопасности.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

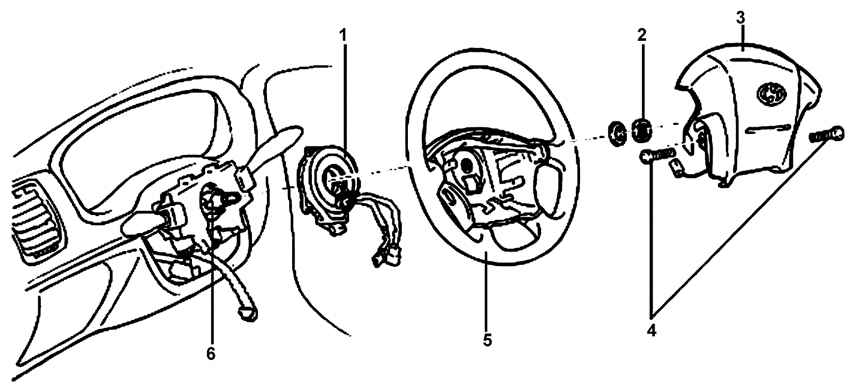

Рис. 8.1. Модуль подушки безопасности водителя и часовая пружина: 1 – часовая пружина; 2 – гайка крепления рулевого колеса, 40–50 Н·м; 3 – модуль подушки безопасности водителя; 4 – винты, 4–6 Н·м; 5 – рулевое колесо; 6 – рулевая колонка

С обратной стороны рулевого колеса шестигранным ключом выверните винты крепления защитной крышки рулевого колеса и модуля подушки безопасности (рис. 8.1).

При отсоединении контактного разъема часовой пружины от модуля подушки безопасности будьте осторожны и не прикладывайте к нему больших усилий. Для улучшения доступа оттяните замок подушки безопасности наружу.

ПРЕДУПРЕЖДЕНИЕ При отсоединении контактного разъема модуля подушки безопасности – часовой пружины будьте осторожны и не прикладывайте к нему больших усилий.

Снимите модуль безопасности водителя.

ПРЕДУПРЕЖДЕНИЕ Снятый модуль подушки безопасности следует хранить в чистом сухом месте крышкой вверх.

Приспособлением 09561–11002 снимите рулевое колесо.

ПРЕДУПРЕЖДЕНИЕ Не стучите молотком по рулевому колесу – так можно повредить механизм деформируемой рулевой колонки.

Если при последующей проверке обнаруживаются поврежденные или изношенные детали, замените модуль новым.

Утилизируйте старый модуль в соответствии с указаниями.

ПРЕДУПРЕЖДЕНИЕ Никогда не пытайтесь измерять сопротивление цепи модуля подушки безопасности даже специальным тестером, иначе может произойти случайное раскрытие подушки, что может стать причиной травмы.

1. Проверьте крышку подушки безопасности на отсутствие вмятин, трещин или деформаций.

2. Проверьте модуль подушки безопасности на отсутствие вмятин, трещин или деформаций.

3. Проверьте крепления и контактные разъемы на отсутствие повреждений, контакты – на наличие деформаций, а провода – на перегибы.

4. Проверьте корпус устройства раскрывания подушки на отсутствие вмятин, трещин или деформаций.

5. Установите модуль подушки безопасности на рулевое колесо для проверки посадки и совмещения с рулевым колесом.

6. Проверьте часовую пружину на наличие повреждений. Если в результате проверки обнаружено хотя бы одно повреждение, замените часовую пружину новой. Проверьте контактные разъемы и защитную трубку часовой пружины на отсутствие повреждений, а контакты – на отсутствие деформаций.

ПРЕДУПРЕЖДЕНИЯ 1. Никогда не пытайтесь разбирать и ремонтировать модули подушки безопасности. 2. Не роняйте модуль подушки безопасности и не допускайте его контакта с водой, смазкой и т. д. Если обнаружены вмятины, трещины, деформация или коррозия, замените модуль. 3. Модуль подушки безопасности следует хранить на ровной поверхности и размещать так, чтобы крышка подушки была направлена вверх. Не кладите на крышку какие-либо предметы. 4. Не подвергайте модуль подушки безопасности воздействию температуры выше 93 °С. 5. Нераскрытый модуль подушки безопасности следует утилизировать только в соответствии с указаниями. 6. Никогда не пытайтесь измерять сопротивление цепи модуля подушки безопасности (заряда) даже специальным тестером. Если сопротивление измеряется тестером, может произойти внезапное раскрытие подушки безопасности, что очень опасно. 7. Если подушка безопасности переднего пассажира раскрылась, ее следует заменить новой с дополнительным проводом

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи.

Снимите вещевой ящик.

Отсоедините контактный разъем модуля РАВ.

Снимите накладку панели приборов в сборе, а затем модуль подушки безопасности переднего пассажира.

Крышка подушки безопасности переднего пассажира интегрирована в панель приборов, поэтому при раскрытии подушки безопасности необходимо заменить панель приборов.

Подсоедините контактный разъем сканера Hi-Scan Prok к диагностическому разъему автомобиля, расположенному слева под панелью приборов.

Включите зажигание и включите сканер Hi-Scan Prok.

Проверьте диагностические коды неисправности.

При появлении кода неисправности замените соответствующий неисправный элемент. Никогда не пытайтесь ремонтировать неисправный элемент.

Если сканер Hi-Scan Prok обнаруживает, что элемент системы неисправен, то, возможно, неисправен не элемент, а контактный разъем или провода SRS.

Коды неисправностей

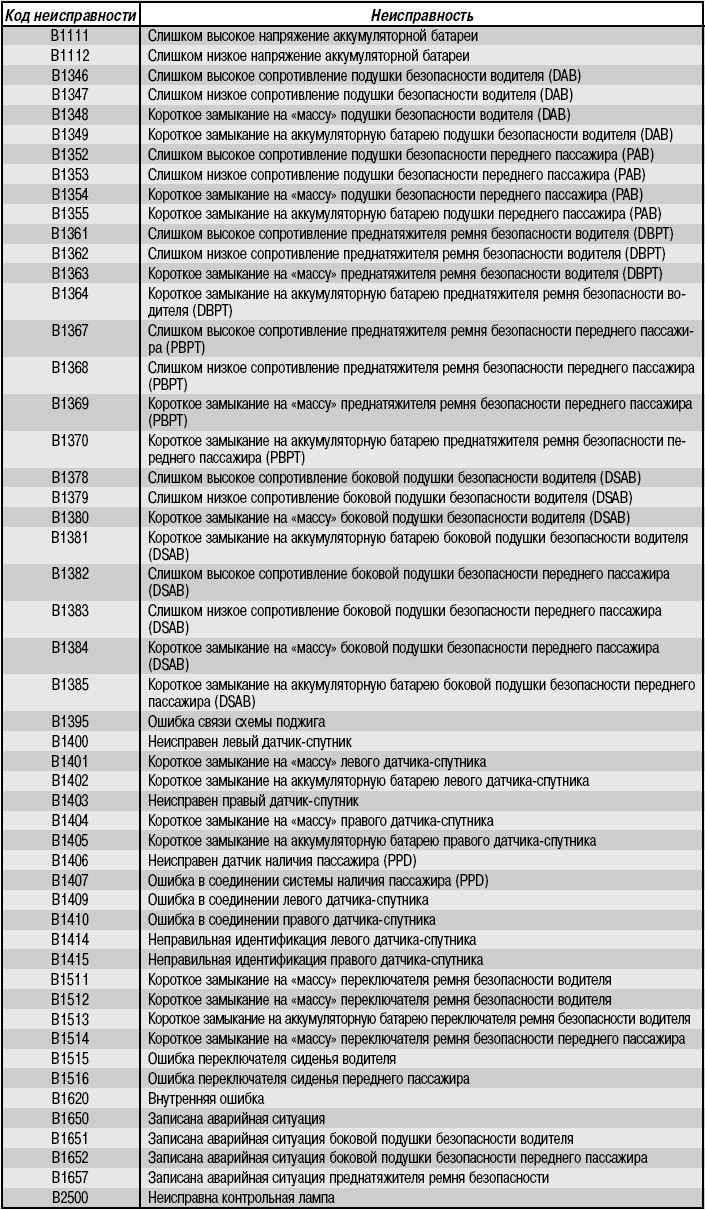

Коды неисправностей дополнительной системы безопасности приведены в табл. 8.1.

ПРЕДУПРЕЖДЕНИЕ При работе с раскрывшейся подушкой безопасности соблюдайте осторожность и всегда надевайте защитные очки, чтобы продукты сгорания не попали в глаза.

ПРЕДУПРЕЖДЕНИЯ Если автомобиль предназначен для утилизации, раскройте подушку безопасности внутри автомобиля. Так как подушка раскрывается с большим шумом, не проводите раскрытие в людном месте или предупредите об этом окружающих. При раскрытии подушки безопасности образуется много дыма, поэтому работайте в хорошо вентилируемом месте. Не пытайтесь работать рядом с датчиком пожара.

Откройте все окна и двери автомобиля. Переместите автомобиль в изолированное место.

Отсоедините провод от отрицательной клеммы аккумуляторной батареи и изолируйте его.

ПРЕДУПРЕЖДЕНИЕ Перед продолжением работы подождите не менее 30 с после отсоединения провода от отрицательной клеммы аккумуляторной батареи. Снимите центральную боковую крышку подушки.

Снимите центральную часть крышки панели приборов.

Отсоедините контактный разъем SRSCM подушки безопасности.

Подсоедините приспособление для раскрытия подушек безопасности к контактному разъему каждого модуля.

Отойдите как можно дальше от автомобиля, нажмите на кнопку (вынесенную из автомобиля) для раскрытия подушки безопасности.

ПРЕДУПРЕЖДЕНИЯ Перед раскрытием подушки таким способом вначале убедитесь, что никого нет внутри и рядом с автомобилем. Надевайте защитные очки. Устройство для срабатывания будет довольно горячим сразу же после раскрытия, поэтому дайте ему остыть не менее 30 мин перед тем, как работать далее. Несмотря на то, что газ, выделяющийся при срабатывании подушки безопасности не ядовитый, не вдыхайте его. Если подушка не срабатывает при проведении указанной выше операции, обращайтесь в сервисный центр.

После раскрытия модуль подушки безопасности следует утилизировать в установленном порядке, с учетом следующего.

1. Устройство для раскрытия будет довольно горячим сразу же после срабатывания, поэтому подождите не менее 30 мин, чтобы устройство охладилось.

2. Не наносите воду или масло на подушку после ее раскрытия.

3. Может случиться так, что к модулю раскрытой подушки безопасности прилипнет какой-либо материал, который вреден для глаз и/или кожи, поэтому надевайте защитные очки и перчатки. Если пренебречь этими предосторожностями, материал может попасть в глаза или на кожу. Немедленно промойте глаза или кожу большим количеством чистой воды. При появлении раздражения обратитесь к врачу.

4. Положите модуль подушки безопасности в пакет из плотного пластика.

5. После окончания работы тщательно вымойте руки.
