5.7.2. Рычаги задней подвески

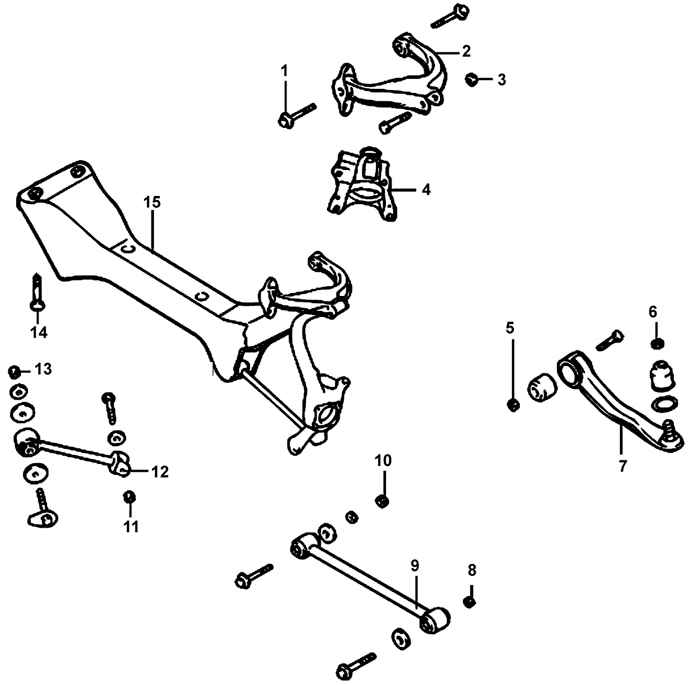

Рис. 5.25. Рычаги задней подвески: 1 – болт, 60–78 Н·м; 2 – верхний рычаг в сборе; 3, 5, 8, 11 – гайки, 100–120 Н·м; 4 – кронштейн крепления амортизатора; 6 – гайка, 50–72 Н·м; 7 – центральный рычаг; 9 – вспомогательный рычаг; 10 – гайка, 80–100 Н·м; 12 – продольный рычаг; 13 – гайка, 140–160 Н·м; 14 – болт, 100–120 Н·м; 15 – поперечина в сборе

Рычаги задней подвески показаны на рис. 5.25.

Снимите задний верхний рычаг в сборе.

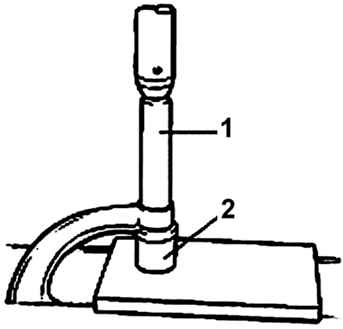

Рис. 5.26. Использование специальных инструментов 09432–22000 (1) и 09545–21100 (2) для выпрессовки втулки из заднего верхнего рычага

С помощью специальных инструментов 09432–22000 и 09545–21100 выпрессуйте упругую втулку из заднего верхнего рычага (рис. 5.26).

Установите упругую втулку таким образом, чтобы цветная идентификационная метка располагалась с наружной стороны верхнего рычага.

Запрессуйте упругую втулку в верхний рычаг задней подвески.

Установите верхний рычаг в сборе.

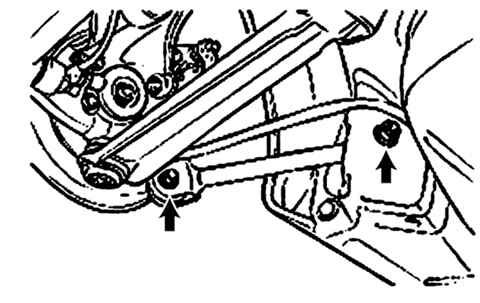

Рис. 5.27. Расположение болта заднего крепления и гайки переднего крепления продольного рычага

Выверните болт заднего крепления продольного рычага (рис. 5.27).

Отверните гайку переднего крепления продольного рычага.

Снимите продольный рычаг в сборе.

С помощью специальных инструментов 09216–21600 и 09552–38100 выпрессуйте втулку.

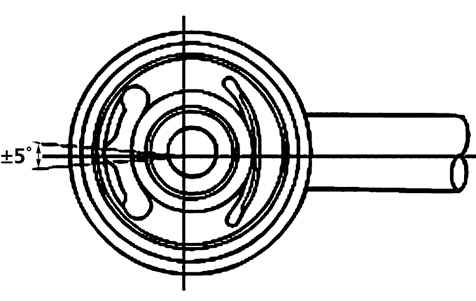

Рис. 5.28. Положение втулки в продольном рычаге

Перед запрессовкой расположите втулку, как показано на рис. 5.28.

Для облегчения запрессовки смажьте наружную поверхность втулки мыльным раствором.

С помощью специальных инструментов 09216–21600 и 09552–38100 запрессуйте втулку в продольный рычаг.

Установите продольный рычаг.

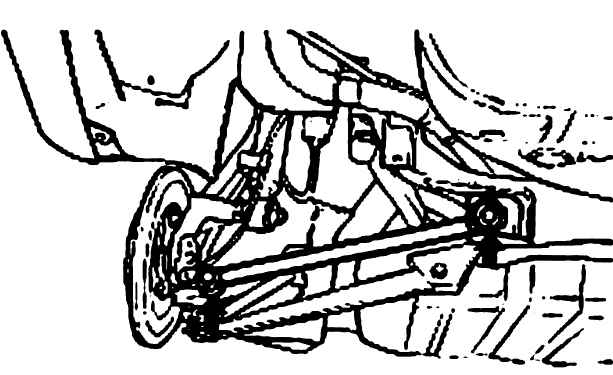

Рис. 5.29. Расположение гаек и болтов крепления вспомогательного рычага

Снимите вспомогательный рычаг в сборе (рис. 5.29).

С помощью специального инструмента 09552–38000 замените втулку вспомогательного рычага.

Для облегчения запрессовки смажьте наружную поверхность втулки мыльным раствором.

Установите вспомогательный рычаг в сборе.

Ослабьте гайку шарового шарнира заднего центрального рычага, но не отворачивайте ее полностью.

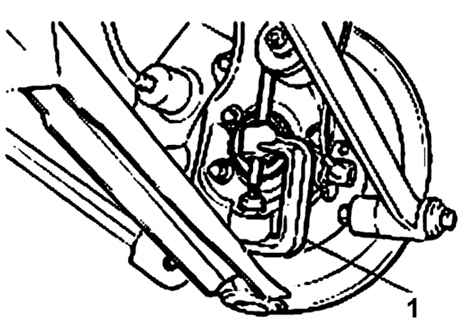

Рис. 5.30. Использование съемника 09545–4А000 (1) для выдавливания пальца шарового шарнира из гнезда опоры ступицы

Съемником 09545–4А000 выдавите палец шарового шарнира из гнезда опоры ступицы (рис. 5.30).

Выверните болт крепления центрального рычага.

Снимите центральный рычаг в сборе.

С помощью специальных инструментов 09545–33000B и 09552–38200 замените втулку центрального рычага.
