5.7.1. Задняя амортизаторная стойка

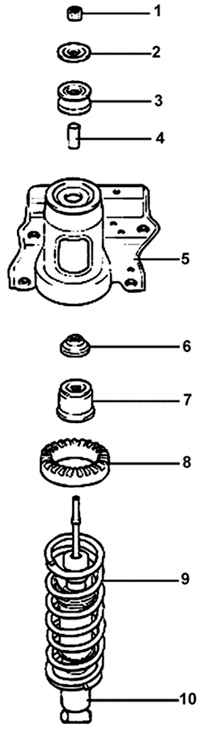

Рис. 5.17. Задняя амортизаторная стойка: 1 – самоконтрящаяся гайка, 20–25 Н·м; 2 – шайба; 3 – втулка «А»; 4 – внутренняя втулка; 5 – кронштейн крепления заднего амортизатора; 6 – втулка «В»; 7 – буфер; 8 – верхнее гнездо пружины; 9 – пружина; 10 – амортизатор

Задняя амортизаторная стойка показана на рис. 5.17.

ПРЕДУПРЕЖДЕНИЕ При установке необходимо использовать новые самоконтрящиеся гайки.

Ослабьте гайки крепления заднего колеса. Поднимите заднюю часть автомобиля и установите на опоры.

Снимите заднее колесо.

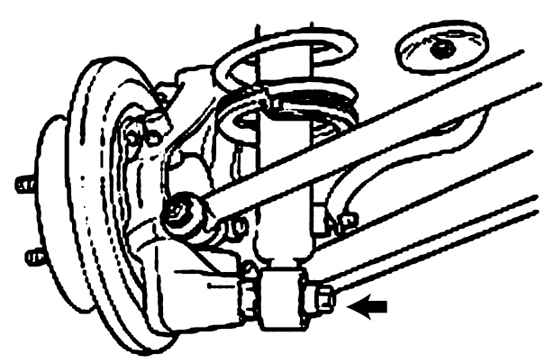

Рис. 5.18. Расположение болта нижнего крепления амортизатора

Выверните болт нижнего крепления амортизатора (рис. 5.18).

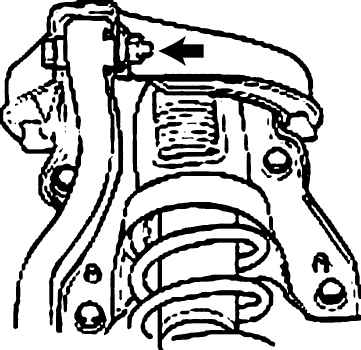

Рис. 5.19. Расположение болта крепления верхнего рычага к опоре ступицы

Выверните болт крепления верхнего рычага к опоре ступицы (рис. 5.19).

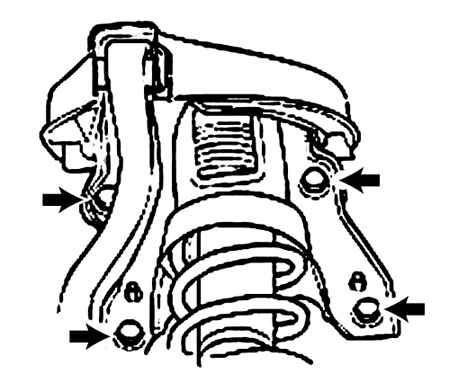

Рис. 5.20. Расположение болтов крепления кронштейна амортизатора

Выверните четыре болта крепления кронштейна амортизатора (рис. 5.20).

Специальными инструментами (J38402, A–20) сожмите пружину так, чтобы она оказывала лишь небольшое усилие на стойку.

ПРЕДУПРЕЖДЕНИЕ Не используйте ударный инструмент для затяжки гайки приспособления для сжатия пружины.

Пружина имеет очень большое усилие сжатия, поэтому используйте только очень надежный инструмент. Ни в коем случае не связывайте пружину проволокой.

При использовании специального приспособления для сжатия пружин необходимо надежно захватывать витки пружины и пружину сжимать с противоположных сторон.

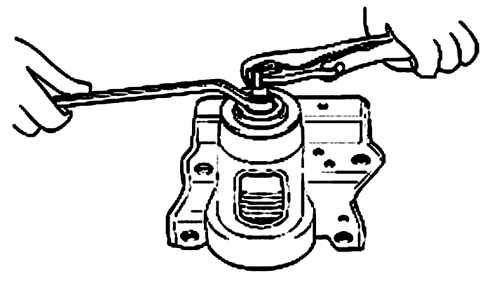

Рис. 5.21. Использование ключей для отворачивания самоконтрящейся гайки от верхнего конца штока амортизатора

Удерживая одним ключом шток амортизатора от проворачивания, вторым ключом отверните самоконтрящуюся гайку от верхнего конца штока амортизатора (рис. 5.21).

Снимите кронштейн, буфер, пылезащитный чехол и верхнее гнездо пружины.

Снимите специальные инструменты (J38402, A–20) и пружину.

Проверьте резиновые детали на отсутствие повреждений или разрушений.

Проверьте пружину на отсутствие повреждений и потерю упругости.

Проверьте амортизатор на отсутствие неравномерного сопротивления или необычные звуки. Установите амортизатор в вертикальное положение и проверьте его работу, перемещая шток амортизатора вверх и вниз на всю длину хода. Во всех случаях шток амортизатора должен перемещаться плавно, с ощутимым сопротивлением. Если шток перемещается рывками или поврежден, амортизатор подлежит замене.

ПРЕДУПРЕЖДЕНИЕ При замене амортизатора выполняйте предписания по его утилизации.

Утилизация амортизатора. Полностью вытяните шток амортизатора.

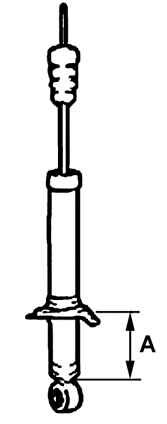

Рис. 5.22. Участок (А), на котором необходимо просверлить отверстие для удаления газа из цилиндра амортизатора

Просверлите отверстие на участке А (рис. 5.22) для удаления газа из цилиндра амортизатора.

ПРЕДУПРЕЖДЕНИЕ Выходящий из амортизатора газ безопасен, однако необходимо соблюдать осторожность, чтобы не получить травму от вылетающей при сверлении стружки.

Специальными инструментами J38402, A–20 сожмите пружину стойки задней подвески.

ПРЕДУПРЕЖДЕНИЕ Не используйте ударный инструмент для затяжки гайки приспособления для сжатия пружины.

После полного сжатия пружины установите ее на амортизатор.

Составьте диаграмму установки пружин в соответствии с классификацией по нагрузкам.

Белый цвет............Белый цвет

Желтый цвет.........Желтый цвет

Красный цвет........Красный цвет

Установите пылезащитный чехол, верхнее гнездо пружины, кронштейн, шайбу и от руки затяните новую самоконтрящуюся гайку.

Установите верхний и нижний концы цилиндрической пружины в желобки в верхнем и нижнем гнездах пружины.

ПРЕДУПРЕЖДЕНИЯ

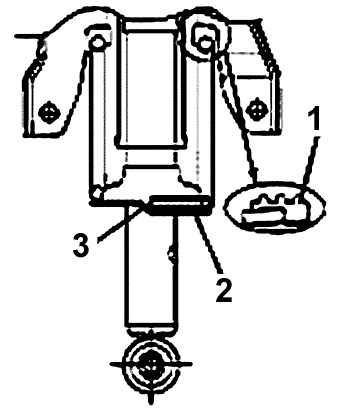

Рис. 5.23. Расположение пружины задней стойки: 1 – верхнее гнездо пружины; 2 – уретановая трубка пружины; 3 – нижний виток пружины

Выполните установку таким образом, чтобы верхнее гнездо пружины было правильно подогнано к кронштейну крепления амортизатора (рис. 5.23).

Установите пружину таким образом, чтобы уретановая трубка пружины была расположена внизу.

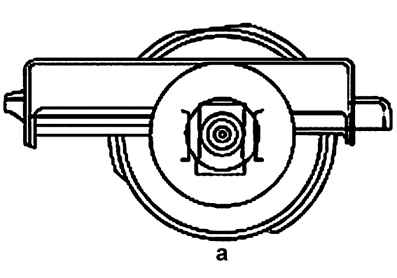

Рис. 5.24. Расположение кронштейна крепления амортизатора: а – наружная сторона автомобиля

Расположите кронштейн в сборе, как показано на рис. 5.24, и затяните новую самоконтрящуюся гайку.

Снимите специальные инструменты J38402, A–20.

Удерживая шток амортизатора от проворачивания, затяните гайку крепления штока амортизатора моментом 20–25 Н·м.

ПРЕДУПРЕЖДЕНИЕ Перед установкой заднего амортизатора очистите привалочные поверхности. Установка проводится в последовательности, обратной снятию.
