3.3.5. Переключатель диапазонов коробки передач и регулировка троса управления

Переведите рычаг селектора в позицию «N».

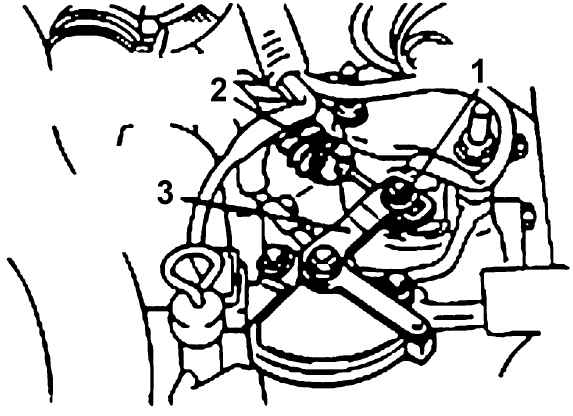

Рис. 3.28. Расположение регулировочной гайки (1) крепления троса (2) управления к рычагу (3) автоматической коробки передач

Ослабьте регулировочную гайку рычага управления для обеспечения взаимного перемещения троса и рычага (рис. 3.28).

Переведите рычаг управления в позицию «N».

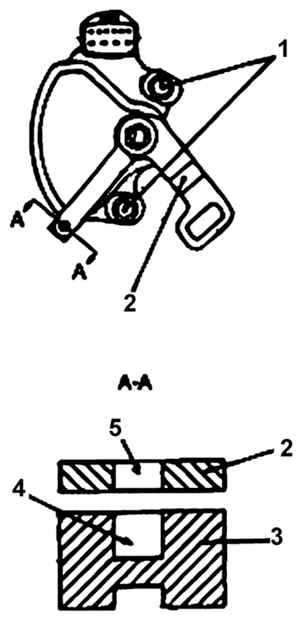

Рис. 3.29. Регулировка переключателя индикации позиции рычага селектора: 1 – болты, 10–12 Н·м; 2 – рычаг управления; 3 – корпус переключателя индикации позиции рычага селектора; 4 – отверстие во фланце; 5 – отверстие в конце рычага управления

Ослабьте болты крепления корпуса переключателя диапазонов коробки передач, затем поверните корпус переключателя так, чтобы совместились отверстие на конце рычага управления и отверстие на фланце корпуса переключателя диапазонов коробки передач (рис. 3.29).

Затяните болты крепления выключателя индикации диапазонов коробки передач требуемым моментом. Убедитесь, что положение корпуса переключателя не изменилось.

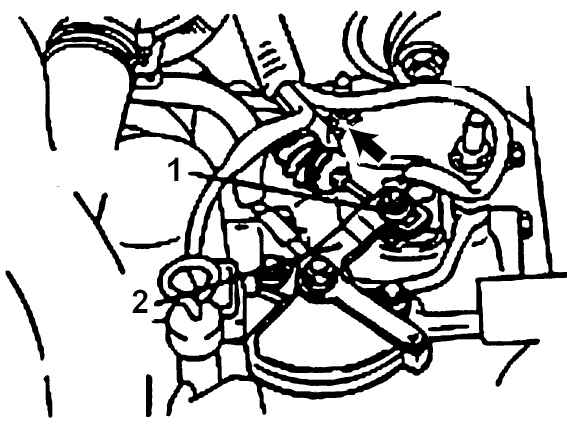

Рис. 3.30. Направление перемещения троса и расположение регулировочной гайки (1) крепления троса управления к рычагу (2)

Плавно потяните трос управления коробкой передач в направлении стрелки, показанной на рис. 3.30, и затяните регулировочную гайку моментом 13 Н·м.

Убедитесь, что рычаг селектора находится в позиции «N».

Проверьте работу и функционирование переключателя для каждой позиции рычага селектора.
