2.4.5. Крышка радиатора

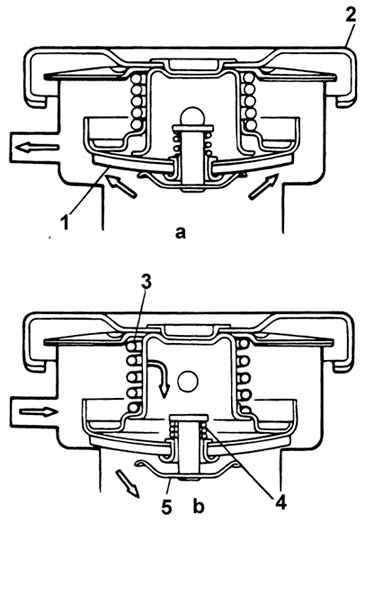

Рис. 2.109. Крышка радиатора: а – положение клапанов крышки радиатора при давлении 81,4–108 кПа в системе охлаждения; b – положение клапанов крышки радиатора при разрежении 6,86 кПа в системе охлаждения; 1 – выпускной клапан; 2 – крышка радиатора; 3 – пружина; 4 – пружина впускного (вакуумного) клапана; 5 – впускной (вакуумный) клапан

Система охлаждения закрыта герметичной крышкой радиатора (рис. 2.109).

В крышке радиатора установлены выпускной и впускной клапаны. При резком повышении температуры или закипании охлаждающей жидкости повышается давление в системе охлаждения, повышается и температура закипания жидкости, вследствие чего увеличивается теплоотдача радиатора. При повышении давления в системе открывается выпускной клапан крышки, и пары выходят в атмосферу, в результате чего исключается кавитация в зоне всасывания водяного насоса.

При охлаждении давление в системе понижается, и через впускной (вакуумный) клапан в систему охлаждения подсасывается атмосферный воздух.

Через переходник подсоедините крышку радиатора к контрольному прибору для проверки крышки радиатора.

Увеличивайте давление до тех пор, пока стрелка прибора не перестанет перемещаться.

Давление открытия выпускного клапана – (107,9±14,7) кПа.

Давление закрытия выпускного клапана – 83,4 кПа.

Убедитесь в том, что давление равно или больше требуемого значения.

Замените крышку радиатора, если давление не соответствует требуемому значению.

ПРЕДУПРЕЖДЕНИЕ Перед проверкой убедитесь в том, что крышка чистая, так как ржавчина или другой инородный материал на прокладке крышки могут стать причиной неверных показаний прибора.

Проверьте крышку радиатора на наличие повреждений, трещин и износа.

Присоедините к радиатору контрольный прибор для проверки крышки радиатора.

Увеличивайте прибором давление до тех пор, пока не остановится стрелка прибора.

Если стрелка прибора будет неподвижна в течение 10 с в точке, превышающей эксплуатационный предел, значит крышка исправна.
