2.4.10. Радиатор

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Отсоедините контактный разъем от двигателя вентилятора радиатора.

Выверните сливную пробку радиатора и слейте охлаждающую жидкость.

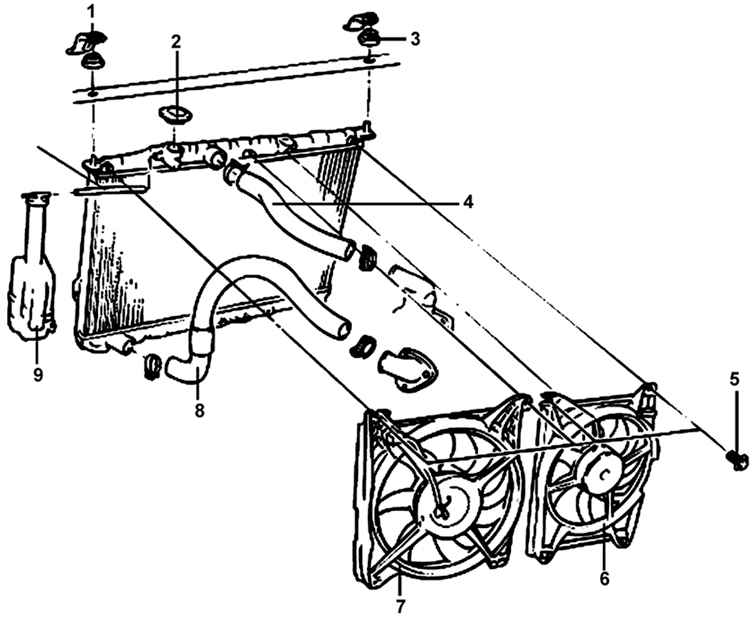

Рис. 2.119. Радиатор: 1, 3 – верхние опоры; 2 – крышка радиатора; 4 – верхний шланг радиатора; 5 – болт, 8–10 Н·м; 6 – вентилятор конденсатора; 7 – вентилятор радиатора; 8 – нижний шланг радиатора; 9 – расширительный бачок

Отсоедините верхний и нижний шланги радиатора и перепускную трубку (рис. 2.119).

Если автомобиль оборудован автоматической коробкой передач, отсоедините от коробки передач шланги, идущие к теплообменнику.

ПРЕДУПРЕЖДЕНИЕ Закройте шланги теплообменника и патрубки коробки передач, чтобы не разлилась рабочая жидкость и в нее не попала грязь.

Выверните болты верхнего крепления радиатора.

Снимите радиатор с кожухом и двигателем вентилятора.

Выверните болты, снимите двигатели вентилятора конденсатора и радиатора с радиатора.

Проверьте отсутствие инородных веществ между пластинами радиатора.

Проверьте пластины радиатора на наличие изгиба, поломок и засорения, при необходимости очистите и выровняйте их.

Проверьте радиатор на отсутствие коррозии, повреждений или окалины.

Проверьте шланги радиатора на отсутствие трещин, повреждений или износа.

Проверьте расширительный бачок на отсутствие повреждений.

Проверьте шланги масляного теплообменника на отсутствие трещин, повреждений или износа.

Установите радиатор и подсоедините к нему шланги системы охлаждения. Заполните систему охлаждения свежей охлаждающей жидкостью.

Пустите двигатель и оставьте его работать на холостом ходу до тех пор, пока не откроется клапан термостата, после этого остановите двигатель.

Снимите крышку радиатора и долейте охлаждающую жидкость до уровня горловины радиатора, затем наполните доверху расширительный бачок.

Убедитесь в отсутствии течи из радиатора, шлангов или их соединений.
