2.1.6. Ремни привода вспомогательных агрегатов

Рис. 2.4. Расположение ремня привода вспомогательных агрегатов на шкиву: а – правильно; b – неправильно; 1 – шкив; 2 – ремень

Проверьте, чтобы ремень не был поврежден и его ребра соответствовали пазам на шкиву (рис. 2.4).

ПРЕДУПРЕЖДЕНИЯ При установке ремня привода вспомогательных агрегатов убедитесь, что его ребра правильно расположены в пазах шкива. Если при работе двигателя слышен шум от проскальзывания ремня, проверьте ремень на износ, повреждение или разрушение поверхности касания со шкивом, проверьте также шкив на наличие заклинивания.

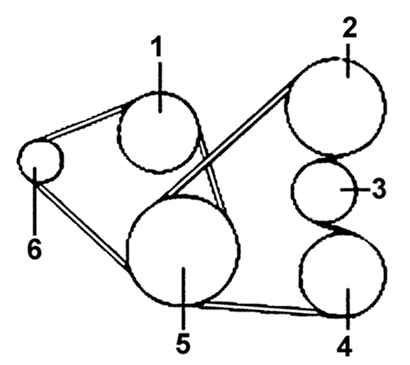

Рис. 2.5. Ремни привода вспомогательных агрегатов: 1 – шкив водяного насоса; 2 – шкив насоса гидроусилителя рулевого управления; 3 – натяжной ролик; 4 – шкив компрессора кондиционера; 5 – шкив коленчатого вала; 6 – шкив генератора

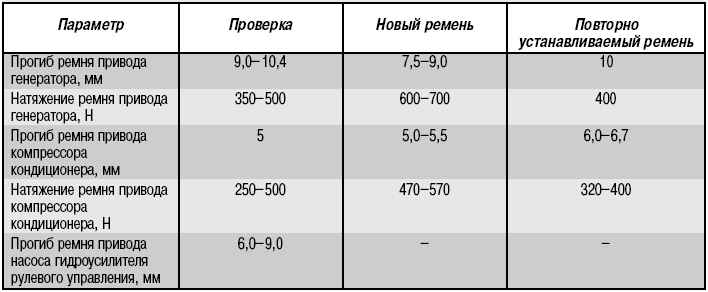

Проверьте натяжение ремня, нажав на него усилием 100 Н (10 кгс) в месте, расположенном на одинаковом удалении от шкивов, и с помощью прибора для измерения натяжения измерьте его прогиб (рис. 2.5). Номинальное натяжение ремня привода вспомогательных агрегатов приведено в табл. 2.2.

ПРЕДУПРЕЖДЕНИЯ Натяжение ремня необходимо проводить в месте, расположенном на одинаковом удалении от шкивов. При установке нового ремня отрегулируйте натяжение по среднему значению диапазона, указанного в табл. 2.2 (см. «Новый ремень»). Пустите двигатель и оставьте его работать на холостом ходу в течение 5 мин и проверьте натяжение, которое должно соответствовать значению, приведенному в столбце «Проверка»

При регулировке натяжения ремня, который уже использовали, или нового ремня после 5 мин работы см. значение, приведенное в столбце «Повторно устанавливаемый ремень».

При периодических проверках пользуйтесь контрольным значением, приведенным в столбце «Проверка».

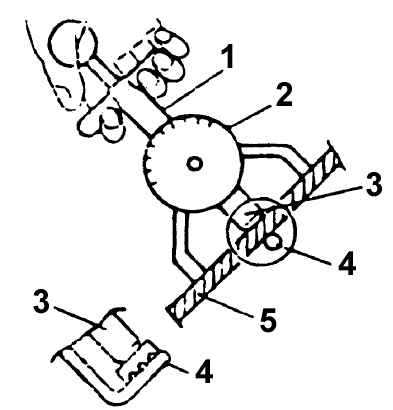

Рис. 2.6. Измерение натяжения привода вспомогательных агрегатов прибором типа А: 1 – прибор типа А; 2 – шкала прибора; 3 – измерительный шпиндель; 4 – крюк; 5 – ремень привода вспомогательных агрегатов

Установите прибор типа А на ремень в месте, расположенном на одинаковом удалении от шкивов, измерительный шпиндель и крюк прибора должны располагаться с противоположных сторон ремня (рис. 2.6).

При измерении натяжения ремня исключите касание шкалы прибора о другие элементы моторного отсека.

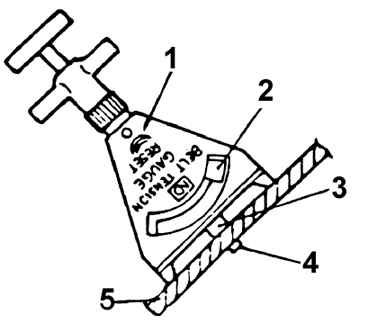

Рис. 2.7. Измерение натяжения ремня привода вспомогательных агрегатов прибором типа В: 1 – кнопка «RESET»; 2 – положение «RESET»; 3 – измерительный шпиндель; 4 – крюк; 5 – ремень привода вспомогательных агрегатов

1. При измерении натяжения ремня прибором типа В убедитесь в том, что регулятор повернут в направлении, указанном стрелкой на рис. 2.7, для установки стрелки прибора в положение «RESET».

2. Стрелка прибора будет продолжать показывать натяжение ремня и после снятия прибора с ремня. Зафиксируйте показания прибора после его снятия.

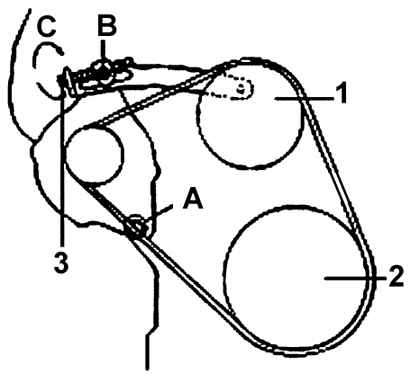

Рис. 2.8. Элементы регулировки натяжения ремня привода генератора: А – гайка крепления генератора; В – болт фиксации болта регулировки натяжения ремня; С – направление вращения болта для увеличения натяжения ремня; 1 – шкив водяного насоса; 2 – шкив гасителя колебаний коленчатого вала; 3 – болт регулировки натяжения ремня

Ослабьте гайку A (рис. 2.8) крепления генератора и болт B фиксации регулировочного болта натяжения ремня.

ПРЕДУПРЕЖДЕНИЕ Если ремень недостаточно натянут, при его работе будет слышен посторонний шум и увеличится износ ремня. Если ремень натянут слишком сильно, могут быть повреждены подшипники водяного насоса и генератора.

Вращая регулировочный болт, отрегулируйте натяжение ремня в соответствии со спецификацией.

Затяните болт B фиксации болта регулировки натяжения ремня.

Затяните гайку A крепления генератора.

Проверьте натяжение или прогиб ремня, при необходимости повторите регулировку.

гайки крепления генератора......35–55

болта фиксации болта регулировки натяжения ремня.....20–25

регулировочного болта......8–12

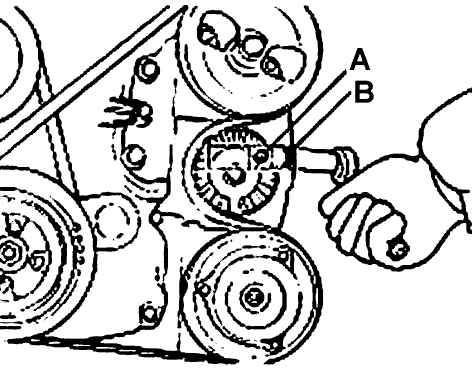

Рис. 2.9. Регулировка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера: А – болт крепления шкива механизма натяжения; В – регулировочный болт

Ослабьте болт A (рис. 2.9) крепления шкива механизма натяжения.

Вращая регулировочный болт B, отрегулируйте натяжение ремня в соответствии со спецификацией.

Затяните болт A.

Проверьте прогиб ремня и при необходимости повторите регулировку.

ПРЕДУПРЕЖДЕНИЕ Перед повторной проверкой натяжения один раз пустите двигатель.
