2.8.6. Снятие, проверка и установка воздушного фильтра

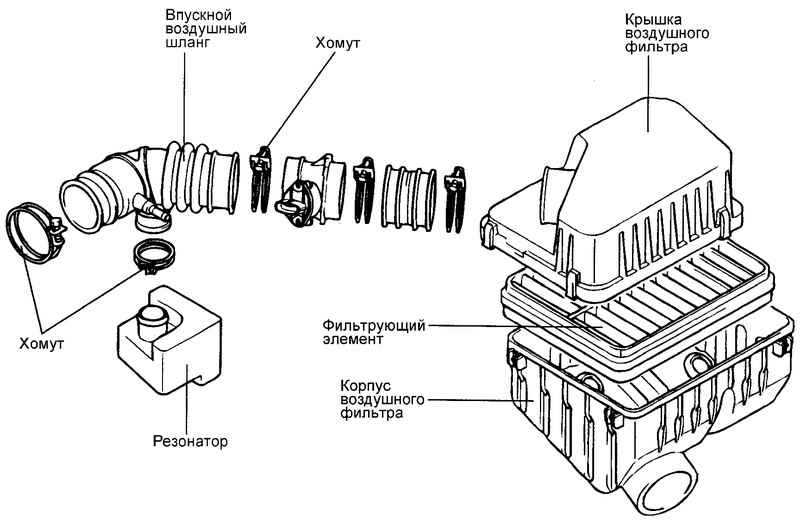

Рис. 2.345. Компоненты воздушного фильтра

Отсоедините впускной воздуховод от воздушного фильтра и резонатора.

Отсоедините разъем датчика расхода воздуха.

Отверните три болта крепления корпуса воздушного фильтра.

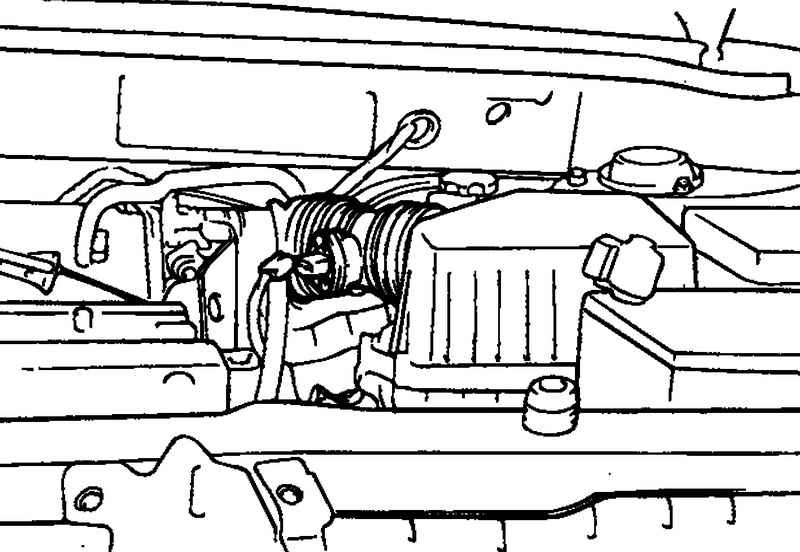

Рис. 2.346. Корпус воздушного фильтра

Снимите корпус воздушного фильтра (рис. 2.346).

Снимите с впускного воздуховода датчика расхода воздуха.

ВНИМАНИЕ Не переносить и не подвешивать датчик за провода.

Проверьте корпус, крышку и фильтрующий элемент воздушного фильтра на отсутствие деформации, коррозии или повреждений.

Проверьте впускной воздуховод на отсутствие повреждений.

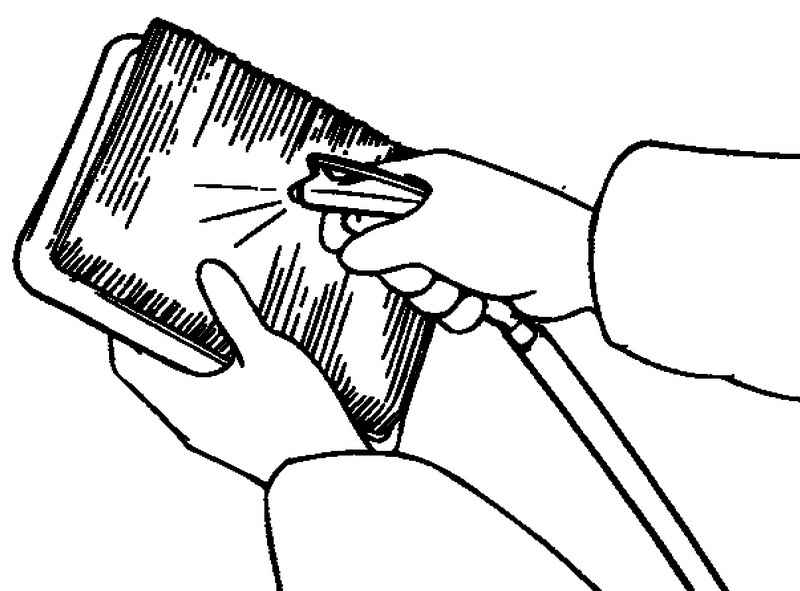

Рис. 2.347. Продувка воздушного фильтра

Проверьте фильтрующий элемент на отсутствие засорения, загрязнения или повреждений. Если фильтрующий элемент незначительно загрязнен или засорен, то удалите пыль и другие загрязнения, продув его сжатым воздухом снаружи (со стороны, обращенной к впускному коллектору) (рис. 2.347).

Установите воздушный фильтр в порядке, обратном снятию.
