2.3.4. Снятие, проверка и установка радиатора

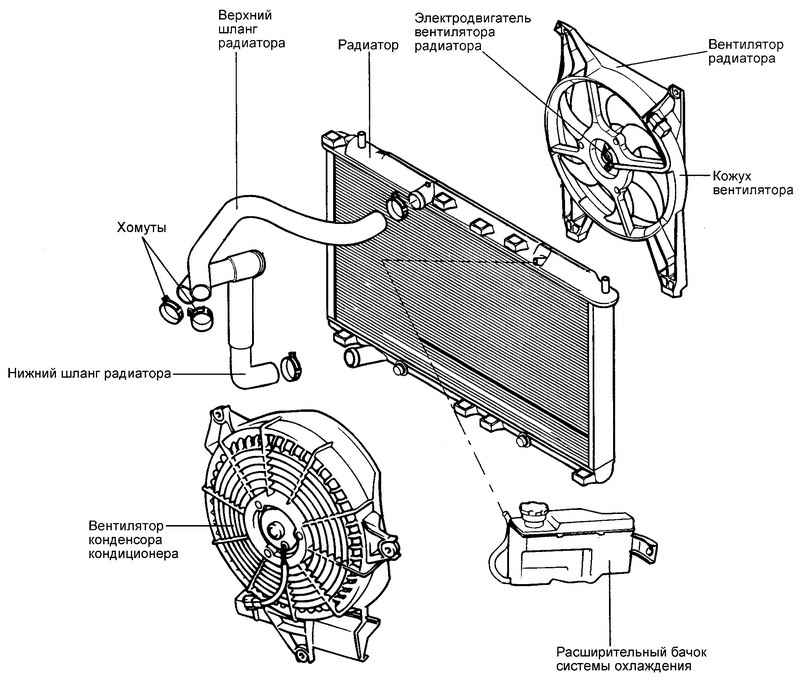

Рис. 2.158. Компоненты радиатора

Отсоедините аккумуляторную батарею.

Отсоедините разъем электродвигателя вентилятора радиатора.

Отверните сливную пробку радиатора и слейте охлаждающую жидкость.

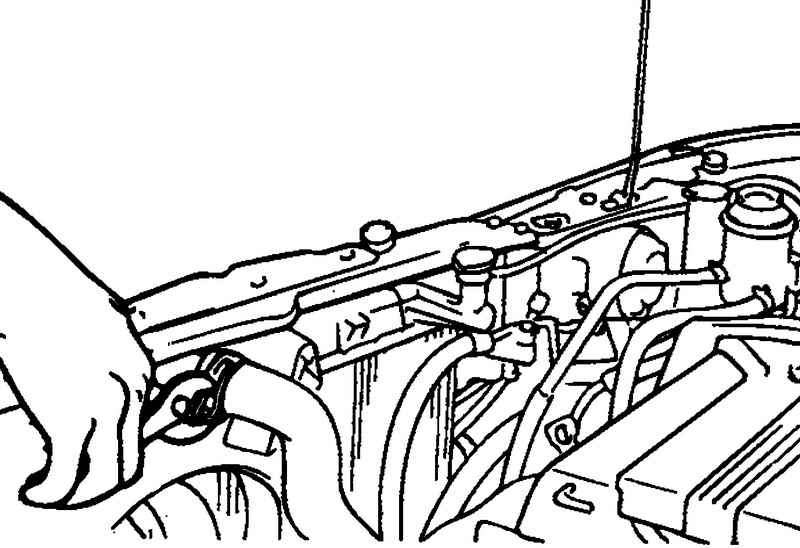

Рис. 2.159. Отсоединение верхнего шланга радиатора

Отсоедините верхний и нижний шланги радиатора и трубку расширительного бачка (рис. 2.159).

На моделях с автоматической КПП отсоедините шланги маслоохладителя АКПП.

ВНИМАНИЕ После отсоединения шлангов маслоохладителя АКПП необходимо закрыть пробками отверстия в шлангах, штуцеры радиатора и патрубки АКПП, чтобы не допустить вытекания масла АКПП и попадания внутрь посторонних частиц.

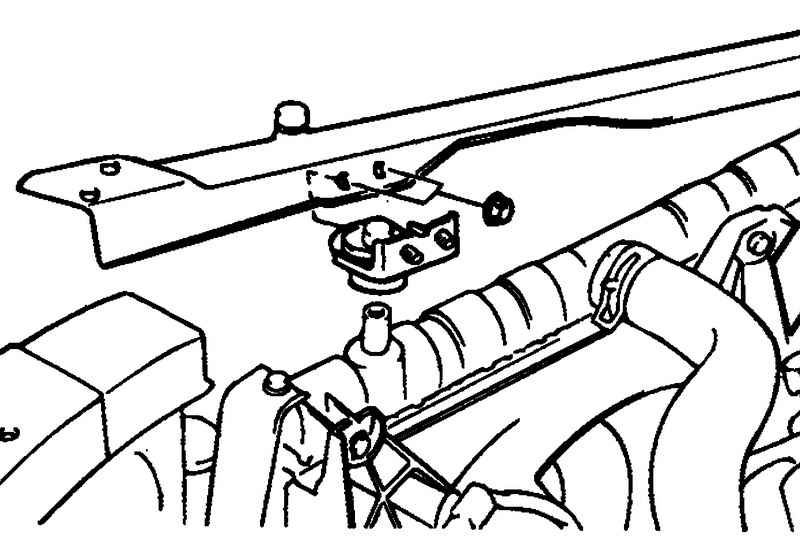

Рис. 2.160. Крепление верхней опоры радиатора

Отверните болт крепления верхней опоры радиатора (рис. 2.160).

Снимите радиатор вместе с электровентилятором радиатора.

Снимите электровентилятор с радиатора.

Проверьте радиатор на отсутствие изгиба или повреждения пластин, и на отсутствие посторонних предметов между пластинами.

При необходимости осторожно распрямите пластины оребрения трубок

Проверьте радиатор на отсутствие повреждений и отложений накипи, ржавчины или следов коррозии.

Проверьте шланги радиатора на отсутствие трещин, повреждений или ухудшения состояния (износ).

Проверьте расширительный бачок на отсутствие повреждений.

Проверьте состояние шлангов системы охлаждения АКПП.

Заполните радиатор и расширительный бачок чистой охлаждающей жидкостью.

Запустите двигатель и прогрейте его до момента открытия клапана термостата. Затем заглушите двигатель.

Снимите крышку радиатора и долейте жидкость до основания наливной горловины радиатора, затем долейте жидкость в расширительный бачок до верхней метки.

Убедитесь в отсутствии утечек жидкости из радиатора, шлангов или соединений.
