2.3.3. Снятие, проверка и установка насоса охлаждающей жидкости (для двигателя DOHC)

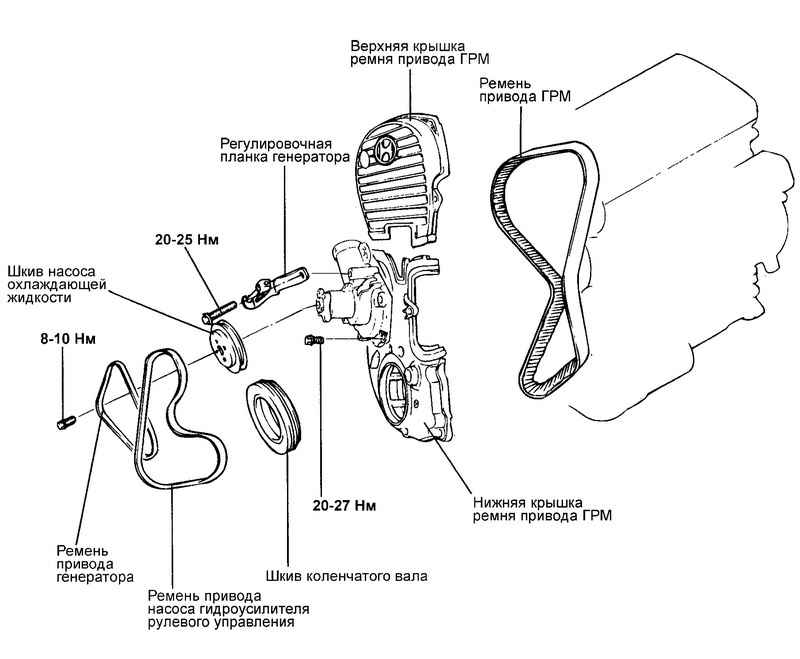

Рис. 2.156. Компоненты насоса охлаждающей жидкости

Слейте охлаждающую жидкость и отсоедините от насоса охлаждающей жидкости соединительный шланг подводящей трубы системы охлаждения.

Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.

Снимите крышки ремня привода ГРМ и натяжитель ремня привода ГРМ.

Отверните болты крепления насоса охлаждающей жидкости, снимите регулировочную планку генератора.

Снимите насос охлаждающей жидкости в сборе с блока цилиндров.,

Проверьте каждую деталь на отсутствие трещин, повреждения или износа, и замените насос охлаждающей жидкости в сборе если необходимо.

Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе если необходимо.

Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.

алите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров

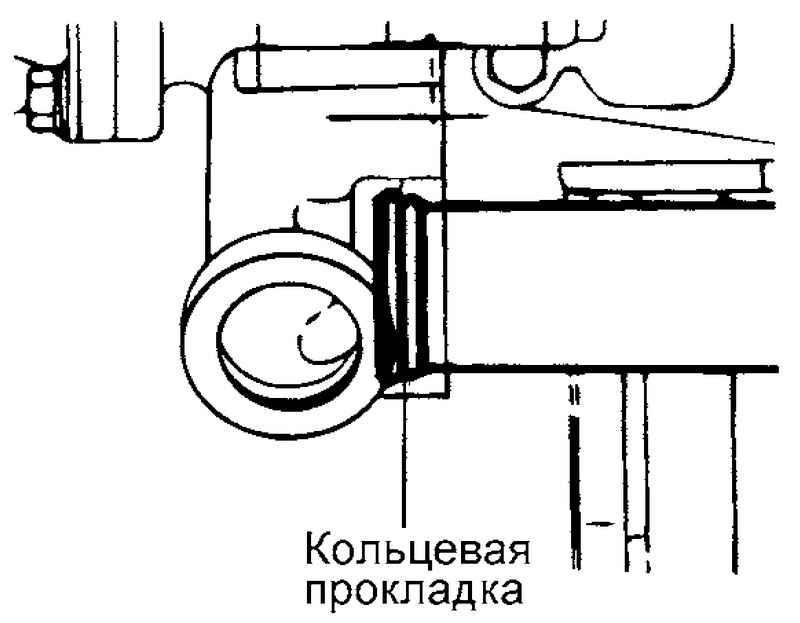

Рис. 2.157. Кольцевая прокладка

Установите в канавку впускной трубы системы охлаждения кольцевую прокладку. Смажьте прокладку водой (не наносите консистентную смазку или масло) (рис. 2.157).

Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса номинальным моментом.

Момент затяжки болтов крепления насоса охлаждающей жидкости к блоку цилиндров: 20–27 Н·м.

Установите натяжитель ремня привода ГРМ и сам ремень. Отрегулируйте натяжение ремня привода ГРМ. Установите крышки ремня.

Установите шкив насоса охлаждающей жидкости и ремень привода генератора, и затем отрегулируйте натяжение ремня.

Заполните систему охлаждения чистой охлаждающей жидкостью.

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
