1.4.4. Задний кондиционер

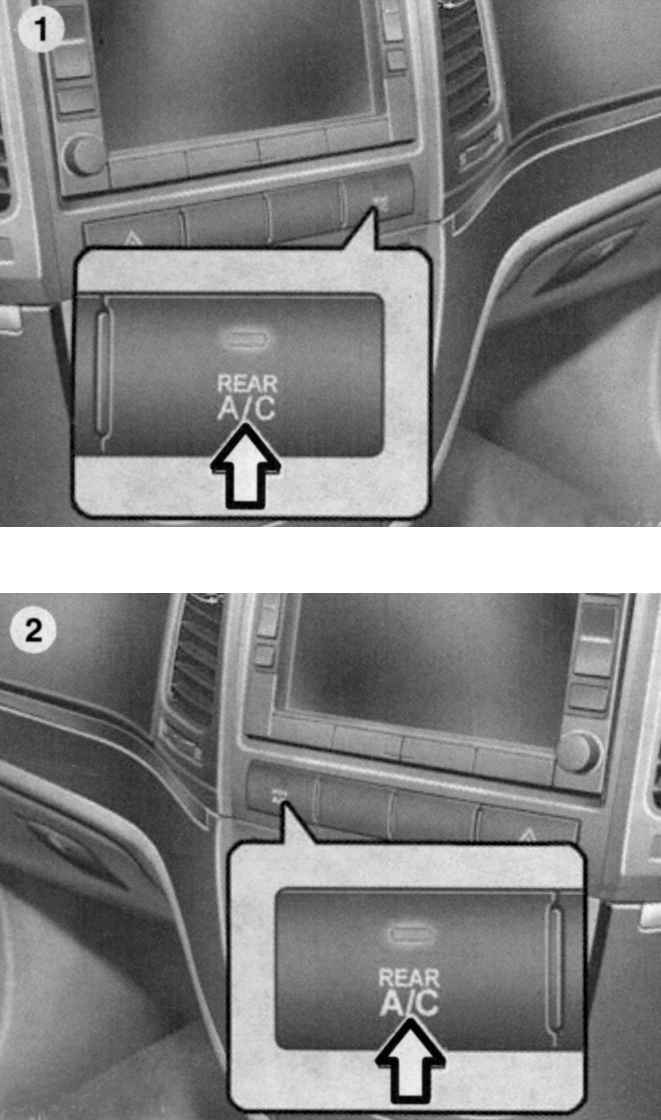

Рис. 1.140. Выключатель заднего кондиционера: 1 – для автомобилей с левосторонним расположением органов управления; 2 – для автомобилей с правосторонним расположением органов управления

Включение/ выключение заднего кондиционера осуществляется нажатием переключателя на передней центральной панели. При включении заднего кондиционера на переключателе загорается индикаторная лампа.

ПРИМЕЧАНИЕ Задний кондиционер работает только при выключенном переднем кондиционере.

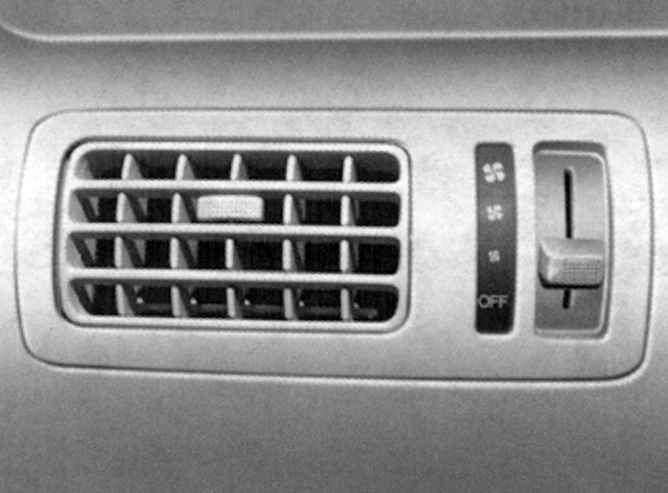

Рис. 1.141. Задний вентилятор

Для регулировки потока воздуха переместите движок, расположенный в центральной части декоративной решетки вентилятора, в желаемое положение. Регулировка величины подачи воздуха производится при помощи регулятора, расположенного сбоку от декоративной решетки.

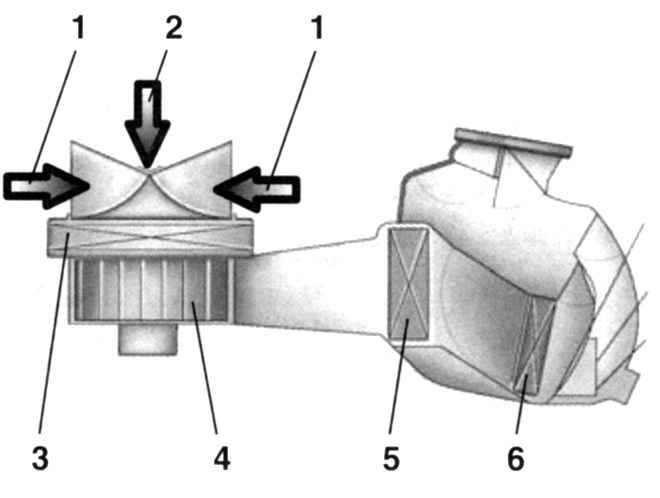

Рис. 1.142. Воздухоочиститель системы климат-контроля: 1 – воздух из салона автомобиля; 2 – наружный воздух; 3 – воздухоочиститель (фильтр); 4 – вентилятор; 5 – кожух радиатора испарителя кондиционера; 6 – кожух обогревателя

Воздухоочиститель системы климат-контроля расположен перед радиатором испарителя кондиционера за вещевым (перчаточным) ящиком.

Он используется для предотвращения попадания загрязнений в салон автомобиля и для очистки воздуха.

ВНИМАНИЕ Заменяйте фильтр каждые 15000 км или один раз в год. При эксплуатации автомобиля в тяжелых дорожных условиях требуются более частая проверка и замена фильтра. Если величина воздушного потока неожиданно уменьшилась, проверьте воздухоочиститель.
