8.1.31. Замена стекла и регулятора передней двери

ПРИМЕЧАНИЕ Наденьте защитные перчатки.

1. Снимите следующие детали:

— дверная панель;

— кронштейн панели.

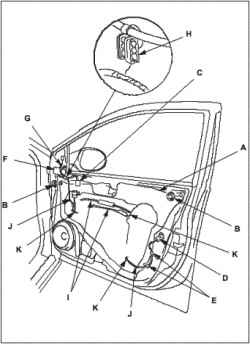

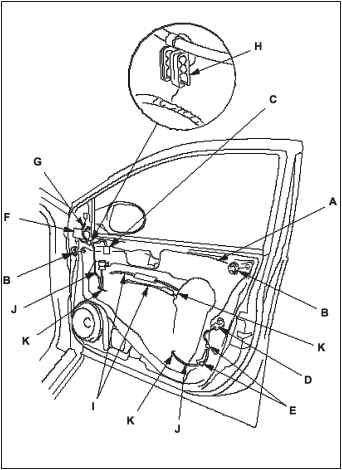

2. Снимите пластиковую крышку А.

Снимите колпаки штекера В.

Отсоедините разъем жгута проводов электрического стеклоподъемника С, разъем исполнительного механизма электического замка дверей D и снимите фиксаторы Е.

Снимите алюминиевую ленту F, затем жгут проводов G высокочастотного динамика от фиксатора Н.

3. Пропустите кабель I и жгуты J проводов через отверстия K в пластиковой крышке, затем снимите их.

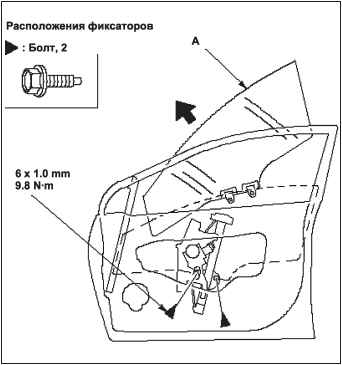

4. Аккуратно поднимите стекло А, пока не увидите болты, затем выверните их. Аккуратно вытащите стекло из рамы. Осторожно, не уроните стекло внутрь двери.

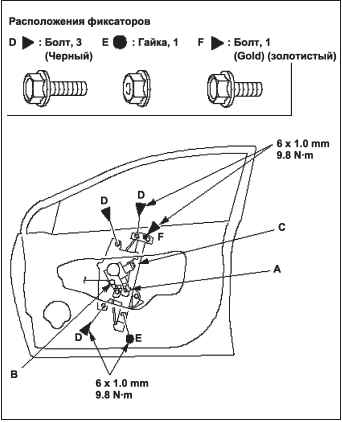

5. Отсоедините разъем А и зажим жгута проводов В от регулятора С.

6. Выкрутите болты D, гайки Е и ослабьте болт F, затем выньте регулятор через отверстие в двери.

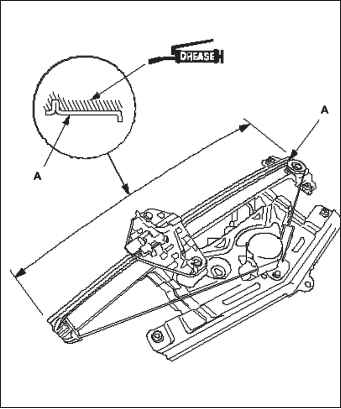

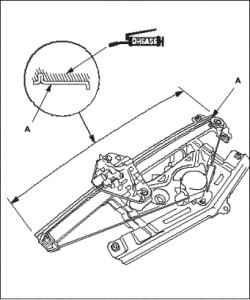

7. Нанесите универсальную смазку на все скользящие поверхности редуктора А, показанные на рисунке.

8. Выполняйте операции по установке блока в порядке, обратном снятию, соблюдая следующее:

Опустите стекло вниз, затем вверх, чтобы проверить что оно двигается свободно, без заеданий.

Убедитесь, что между стеклом и желобом для стекла нет зазора, когда окно закрыто.

При необходимости отрегулируйте положение стекла.

Проверьте, нет ли утечек воды.

Выполните пробную поездку и обратите внимание на шум ветра и вибрацию.

Переустанавливая дверную панель, убедитесь, что пластиковое покрытие установлено правильно и закреплено по внешнему периметру, чтобы не пропускать воду.

Убедитесь, что привод двери закрывается, стеклоподъемники и привод зеркал работают как надо.
