8.1.22. Снятие и установка внутренней обивки — область двери багажного отделения

ПРИМЕЧАНИЕ Наденьте защитные перчатки.

Будьте осторожны: не согните и не поцарапайте обшивку и панели.

При снятии компонентов используйте набор инструментов для обивки или похожие.

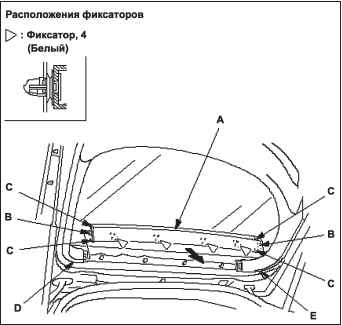

1. Снимите верхнюю отделочную панель двери багажного отделения А.

Отцепите крючки В и язычки С от левой боковой обивки двери багажного отделения D и правой боковой обивки двери багажного отделения Е.

Рукой потяните верхнюю отделочную панель двери багажного отделения назад, чтобы отделить ее от фиксаторов, затем снимите ее.

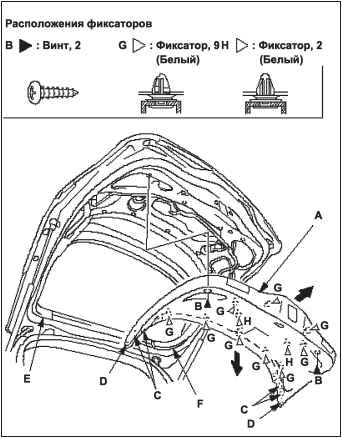

2. Снимите нижнюю отделочную панель с двери багажного отделения А.

Отверните винты В.

Отцепите крючки С и язычки D от левой боковой обивки двери багажного отделения Е и правой боковой обивки двери багажного отделения F.

Рукой потяните нижнюю отделочную панель двери багажного отделения назад, чтобы отделить ее от фиксаторов (G, H), затем снимите ее.

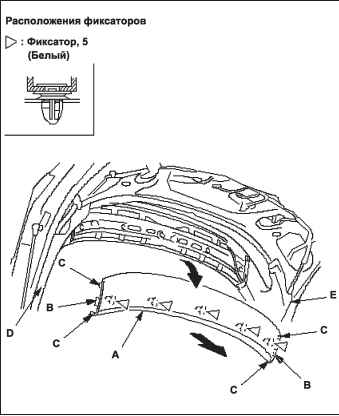

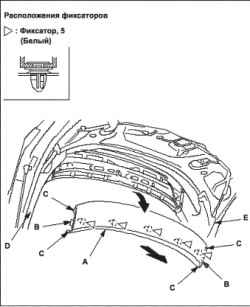

3. Снимите среднюю отделочную панель двери багажного отделения А.

Отцепите крючки В и язычки С от левой боковой обивки двери багажного отделения D и правой боковой обивки двери багажного отделения Е.

Рукой потяните среднюю отделочную панель двери багажного отделения назад, чтобы отделить ее от фиксаторов, затем снимите ее.

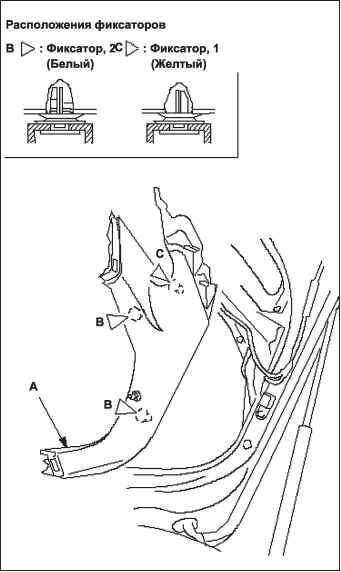

4. Рукой потяните боковую А отделочную панель двери багажного отделения назад, чтобы отделить ее от фиксаторов (В, С), затем снимите ее.

5. Выполняйте операции по установке панели и обивки в порядке, обратном снятию, соблюдая следующее:

Проверьте на предмет повреждений или побеления от нагрузки зажимы и, при необходимости, замените их на новые.

Надежно закрепите фиксаторы.
