7.1.3. Поиск неисправностей в цепи системы управления генератором (L13A)

1.  Подключите диагностическую систему Honda (HDS) к разъему информационной связи (DLC).

2. Включите зажигание, повернув ключ в положение «ON» (II).

3. Убедитесь, что система HDS взаимодействует с автомобилем и модулем ECM. Если нет, осуществите поиск неисправностей в цепи DLC.

4. Проверьте, появились ли на экране коды DTC. Если присутствует диагностический код неисправности (DTC), проведите диагностику и устраните причину неисправности, прежде чем продолжать проверку.

5. Поверните ключ зажигания в положение «OFF». Отсоедините 4Р разъем от генератора.

6. Запустите двигатель и включите дальний свет фар.

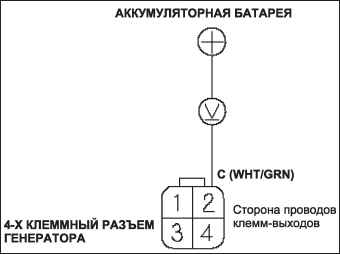

7. Измерьте напряжение между клеммой № 2 4P разъема генератора и положительной клеммой аккумулятора.

Имеется ли здесь напряжение 1 В или меньше?

ДА — перейдите к п.11.

НЕТ — перейдите к п.8.

8. Соедините цепь Сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение «OFF».

ПРИМЕЧАНИЕ Это действие необходимо для предотвращения выхода из строя блока управления двигателем (ECM).

9. Отсоедините 44Р разъем В блока ECM.

10. Проверьте неразрывность провода между клеммой B41 разъема блока ЕСМ и «массой» кузова.

Непрерывно ли соединение?

ДА — устраните короткое замыкание провода между генератором и блоком ECM.I

НЕТ — обновите блок ЕСМ, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ЕСМ, затем проведите проверку зановою Если с заведомо исправным компьютером ECM неисправность себя не проявляет, замените снятый блок ЕСМ.

11. Соедините цепь сервисного проверочного сигнала SCS с диагностической системой HDS, затем поверните ключ зажигания в положение «OFF».

ПРИМЕЧАНИЕ Это действие необходимо для предотвращения выхода из строя блока управления двигателем (ECM).

12. Отсоедините 44Р разъем В блока ECM.

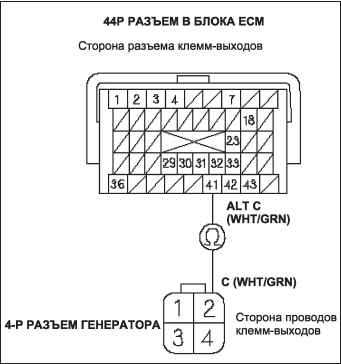

13. Проверьте неразрывность соединения между клеммой В41 разъема компьютера ЕСМ и клеммой № 2 4P разъема генератора.

Непрерывно ли соединение?

ДА — замените генератор или отремонтируйте его.1

НЕТ — устраните разрыв провода между генератором и блоком ЕСМ.
