6.2.3. Разборка главного тормозного цилиндра

1. Снимите уплотнение штока с главного цилиндра.

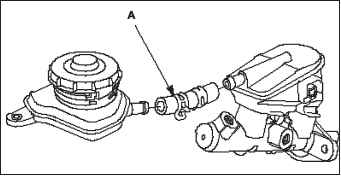

2. Отсоедините шланг А расширительного бачка.

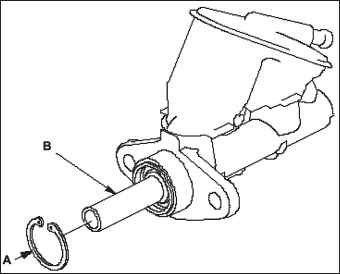

3. Снимите стопорное кольцо А, вдавив вторичный поршень В внутрь.

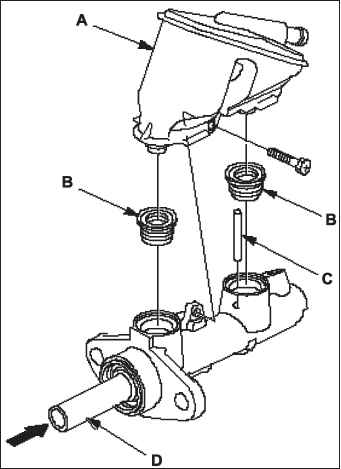

4. Снимите блок А и соединительные втулки В расширительного бачка с главного цилиндра.

ПРИМЕЧАНИЕ

Соединительные втулки бачка подлежат замене при каждом снятии блока бачка с главного тормозного цилиндра.

5. Снимите стопорный штифт С, вдавив вторичный поршень D внутрь.

6. Снимите вторичный поршень А, первичный поршень В и направляющую поршня С.

7. Снимите уплотнение бачка А с крышки бачка В.

8. Снимите сетчатый фильтр С с расширительного бачка D.
