6.2.1. Замена тормозного шланга

ПРИМЕЧАНИЕ Перед повторной сборкой проверьте, что все детали очищены от грязи и других посторонний частиц.

Если требуется, замените детали на новые.

Не проливайте тормозную жидкость на кузов автомобиля — это может вызвать разрушение лакокрасочного покрытия. Если тормозная жидкость попала на лакокрасочное покрытие, немедленно смойте ее водой.

Чтобы устранить подтекание тормозной жидкости, закройте концы отсоединенных трубопроводов и места их подсоединения кусочками бумажного полотенца или аналогичным материалом.

ПРИМЕЧАНИЕ Рисунки показывают переднюю часть автомобиля.

1. Замените тормозной шланг А, если он перекручен, потрескался или протекает.

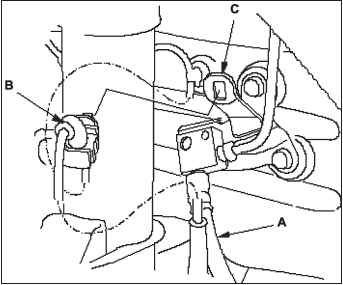

2. Отпустите зажимы провода и отсоедините провод В датчика скорости вращения колеса от скобы крепления тормозного шланга С.

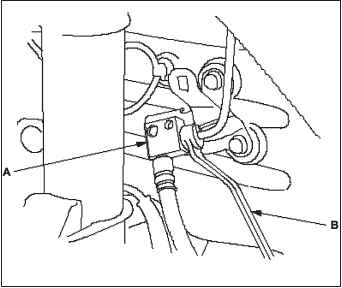

3. Отсоедините тормозной шланг от соединения тормозного трубопровода А с помощью накидного ключа на 10 мм В.

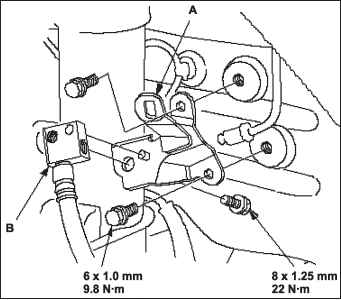

4. Снимите крепежную скобу тормозного шланга А с кузова.

5. Отсоедините крепежную скобу тормозного шланга от соединения тормозного шланга В.

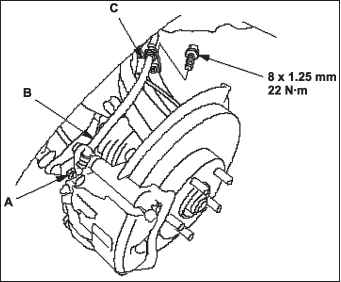

6. Отверните барашковый болт А и отсоедините тормозной шланг В от суппорта.

7. Отсоедините тормозной шланг от скобы С амортизатора и выбросьте его.

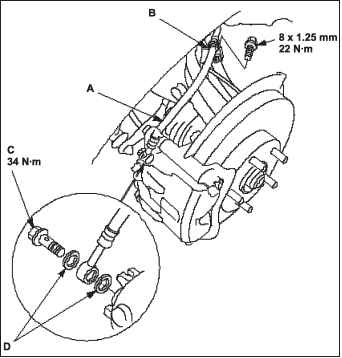

1. Сначала установите новый тормозной шланг А на скобу амортизатора В при помощи 8 мм фланцевого болта.

2. Соедините тормозной шланг с суппортом посредством барашкового болта С и новых уплотнительных шайб D.

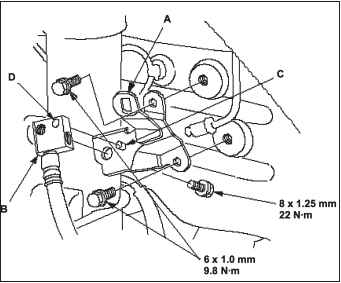

3. Установите крепежную скобу А тормозного шланга на соединение тормозного шланга В посредством 8 мм фланцевого болта, совместив штифт С и отверстие D.

4. Установите крепежную скобу тормозного шланга на кузов с помощью 6 мм фланцевых болтов. Не перегибайте тормозной шланг.

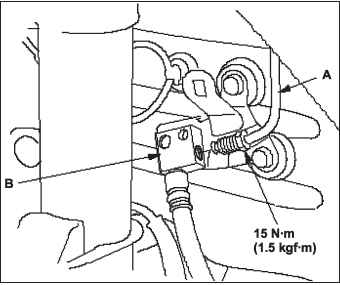

5. Соедините тормозной трубопровод А с соединением тормозного шланга В.

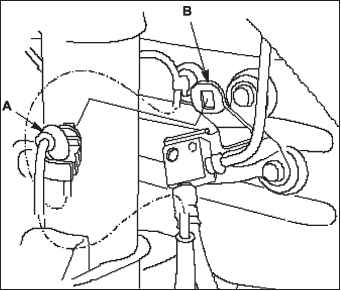

6. Зажимом подсоедините провод А датчика скорости вращения колеса к крепящей скобе В тормозного шланга, как показано на рисунке.

7. После установки тормозного шланга, прокачайте тормозную систему.

8. Проведите следующую проверку:

Убедитесь в отсутствии утечки тормозной жидкости в местах соединений тормозного шланга и трубопровода и при необходимости затяните.

Убедитесь, что тормозные шланги не перекручены и не задевают посторонние детали.
