2.2.1. Снятие масляного поддона (L13A)

1. Если двигатель извлечен из автомобиля, перейдите к п. 10.

2. Снимите приводной ремень (с кондиционером воздуха)

3. Отсоедините разъем муфты компрессора кондиционера, затем снимите компрессор кондиционера, не отсоединяя шланги кондиционера (с кондиционером).

4. Поднимите машину на полную высоту подъемника.

5. Снимите нижнюю крышку двигателя.

6. Слейте моторное масло.

7. Подоприте двигатель деревянной балкой 300 x 300 x 25 мм и домкратом под масляным поддоном.

ПРИМЕЧАНИЕ Не устанавливайте домкрат под центр масляного поддона во избежание его повреждения.

8. Снимите нижнюю реактивную штангу.

9. Уберите домкрат.

10. Снимите колпаки датчиков уровня масла А, затем отсоедините разъем В датчика уровня масла.

11. Выверните болт С крепления фиксатора жгута проводов.

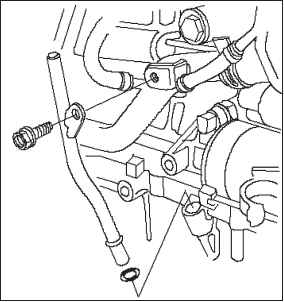

12. Выньте щуп и снимите трубку щупа.

13. Снимите корзину сцепления А и выверните два болта крепления коробки передач.

14. Снимите нижний протектор двигателя А и кожух масляного поддона В.

15. Снимите болты, крепящие масляный поддон.

16. С помощью отвертки с плоским жалом отсоедините масляный поддон от блока

17. Снимите масляный поддон.
