9.4. Замена приемных труб двигателя ЗМЗ-402

ПОРЯДОК ВЫПОЛНЕНИЯ

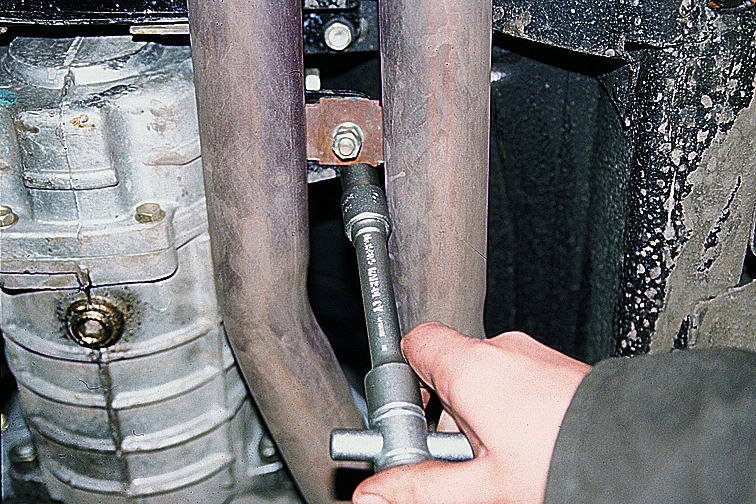

Головкой “на 13” отворачиваем контргайку...

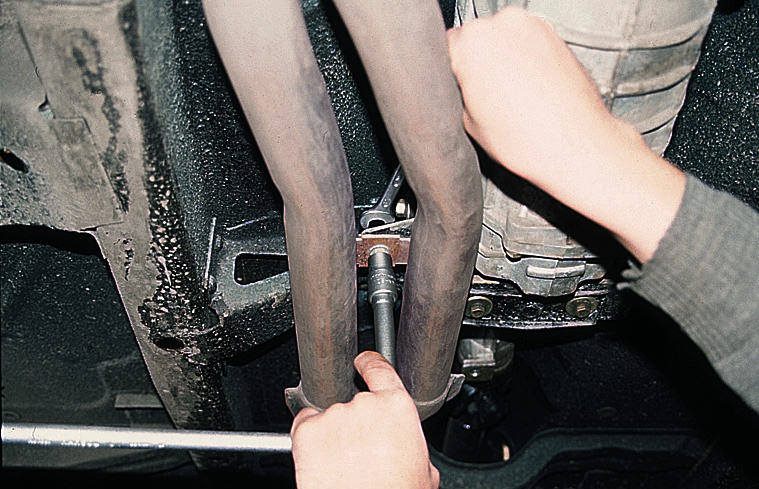

...и ключом “на 12” и головкой “на 13” отворачиваем болт крепления приемных труб к кронштейну.

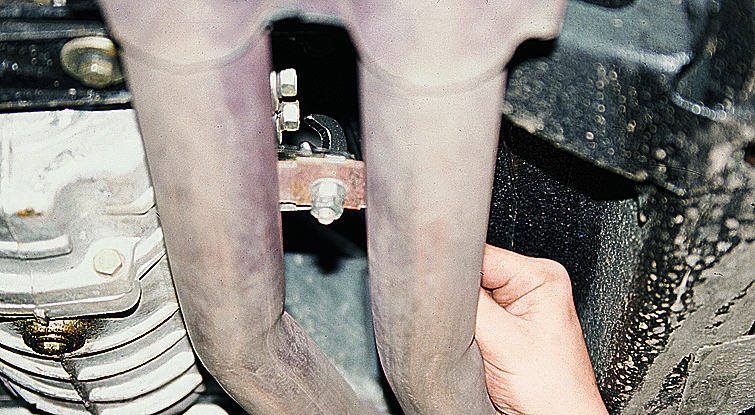

Если болт не отворачивается, ключом “на 14” отворачиваем два болта крепления кронштейна к коробке передач.

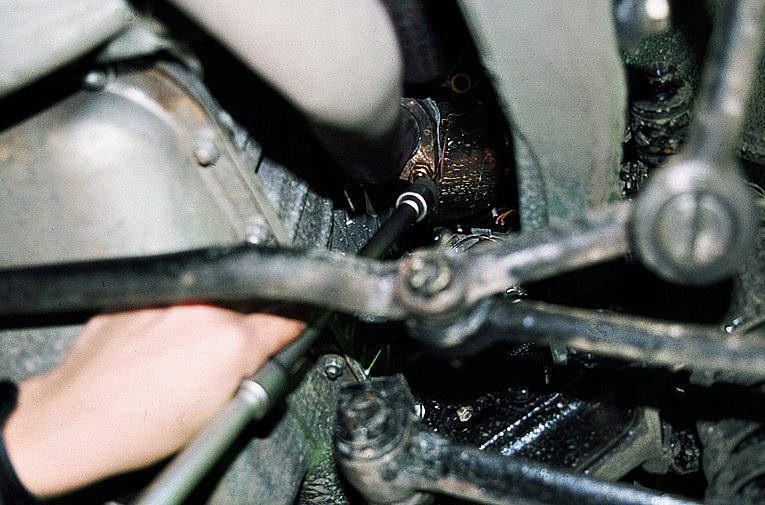

Головкой “на 14” отворачиваем четыре гайки крепления приемных труб к фланцам выпускного коллектора.

Монтируем приемные трубы в обратной последовательности, предварительно установив на них уплотнительные прокладки в сборе.
