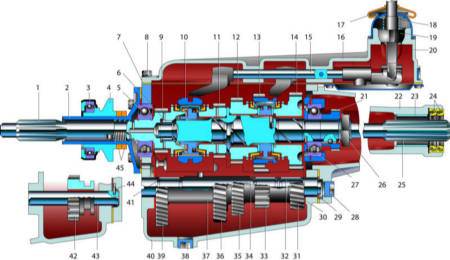

12.2. Четырехступенчатая коробка передач

1 – первичный вал;
2 – крышка подшипника первичного вала;
3 – подшипник выключения сцепления;
4 – муфта подшипника выключения сцепления;
5 – задний подшипник первичного вала;
6 – роликовый подшипник;
7 – прокладка крышки картера;
8 – болт;
9 – ведущая шестерня привода промежуточного вала;
10 – муфта включения III и IV передач;
11 – ведомая шестерня III передачи;
12 – ведомая шестерня II передачи;
13 – муфта включения I и II передач;
14 – ведомая шестерня I передачи;
15 – шток переключения;
16 – крышка картера;
17 – защитный уплотнитель;
18 – пружина;
19 – рычаг переключения;
20 – поддон крышки;
21 – шестерня привода спидометра;
22 – удлинитель;
23 – сталебаббитовая втулка;

24 – манжеты;
25 – вторичный вал;
26 – гайка*;
27 – подшипник вторичного вала;
28 – пробка оси промежуточного вала;
29 – ось промежуточного вала;
30 – упорная шайба;
31 – ведущая шестерня I передачи;
32 – роликовый подшипник;
33 – шестерня заднего хода;
34 – роликовый подшипник;
35 – ведущая шестерня II передачи;
36 – ведущая шестерня III передачи;
37 – промежуточный вал;
38 – сливная пробка;
39 – ведомая шестерня привода промежуточного вала;
40 – картер;
41 – роликовый подшипник;
42 – промежуточная шестерня заднего хода;
43 – ось промежуточной шестерни заднего хода;
44 – штифт;
45 – поролоновые защитные кольца.
