2.6.3. Проверка технического состояния деталей

Поршневые кольца для большинства двигателей выполняются, как правило, не круглыми, а в форме груши. Это позволяет при высоких частотах предотвращать вращение, вибрацию колец. При проверке зазора замка поршневого кольца описанным ниже способом можно увидеть, что стыковые кромки на внешней стороне закруглены. Если этого нет, то из-за грушевидной формы острые и ошлифованные края повредят зеркало цилиндра. В результате сначала повысится расход масла, а при дальнейшем повреждении зеркала цилиндра не исключены задиры поршня. Это повреждение появляется не только после пробега в 100 000 км, а сразу при эксплуатации двигателя. В большинстве случаев стандартные комплекты поршневых колец поставляют с необходимым зазором.

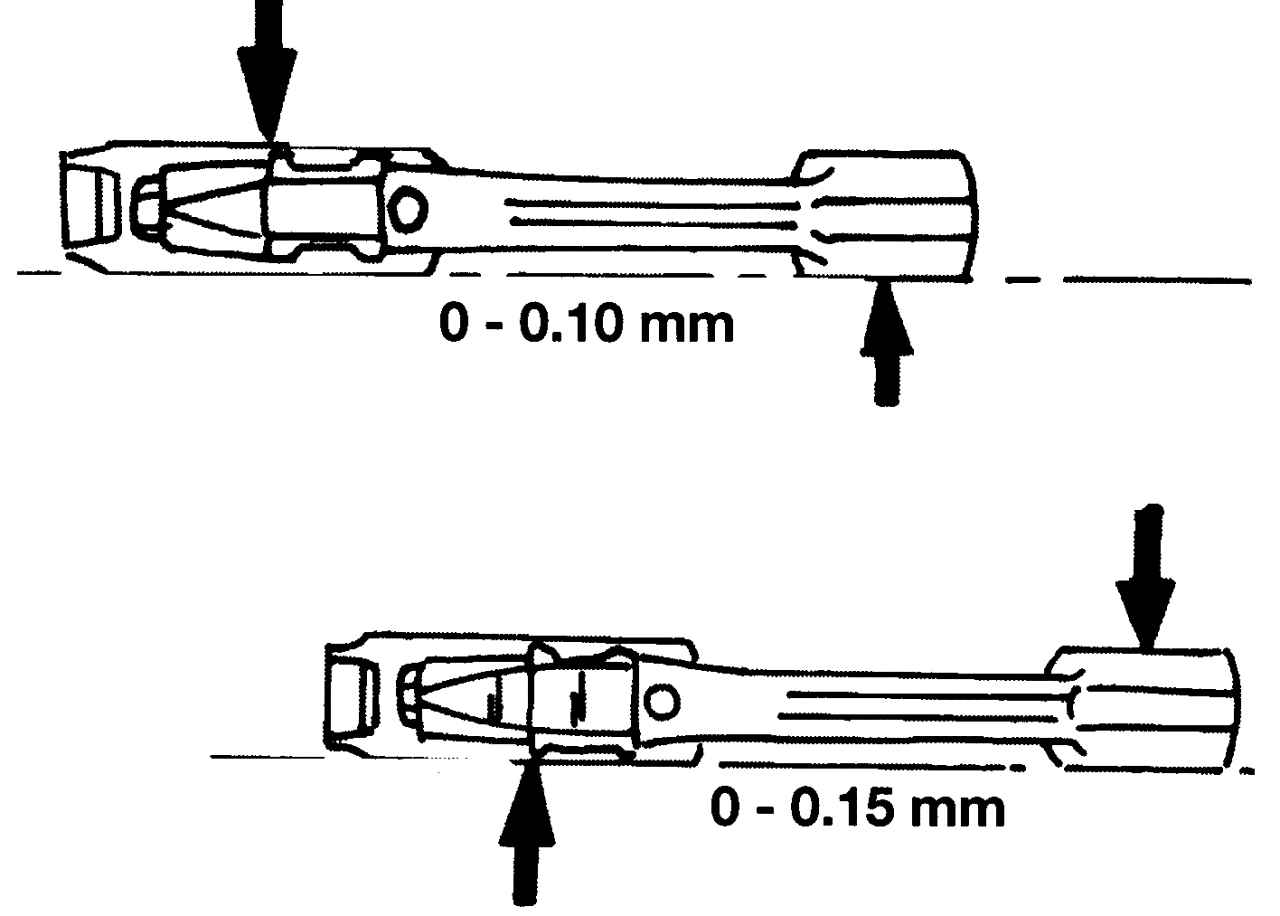

Рис. 77. Проверка шатунов на деформацию верхней шатунной головки (А) и нижней шатунной головки (В)

Проверьте шатуны на деформацию на поверочной плите. Уложите шатун и измерьте зазор щупом сначала в области верхней шатунной головки. Для этого положите нижнюю головку шатуна на поверочную плиту и введите щуп в месте, показанном на рис. 77. После этого прижмите верхнюю шатунную головку к поверочной плите и повторите то же самое измерение на нижней головке шатуна. Максимально допустимые значения указаны на рис. 77.

Примечание Диаметр проушин верхних шатунных головок уменьшился на двигателях выпуска с мая 1998 г. (см. приложение).

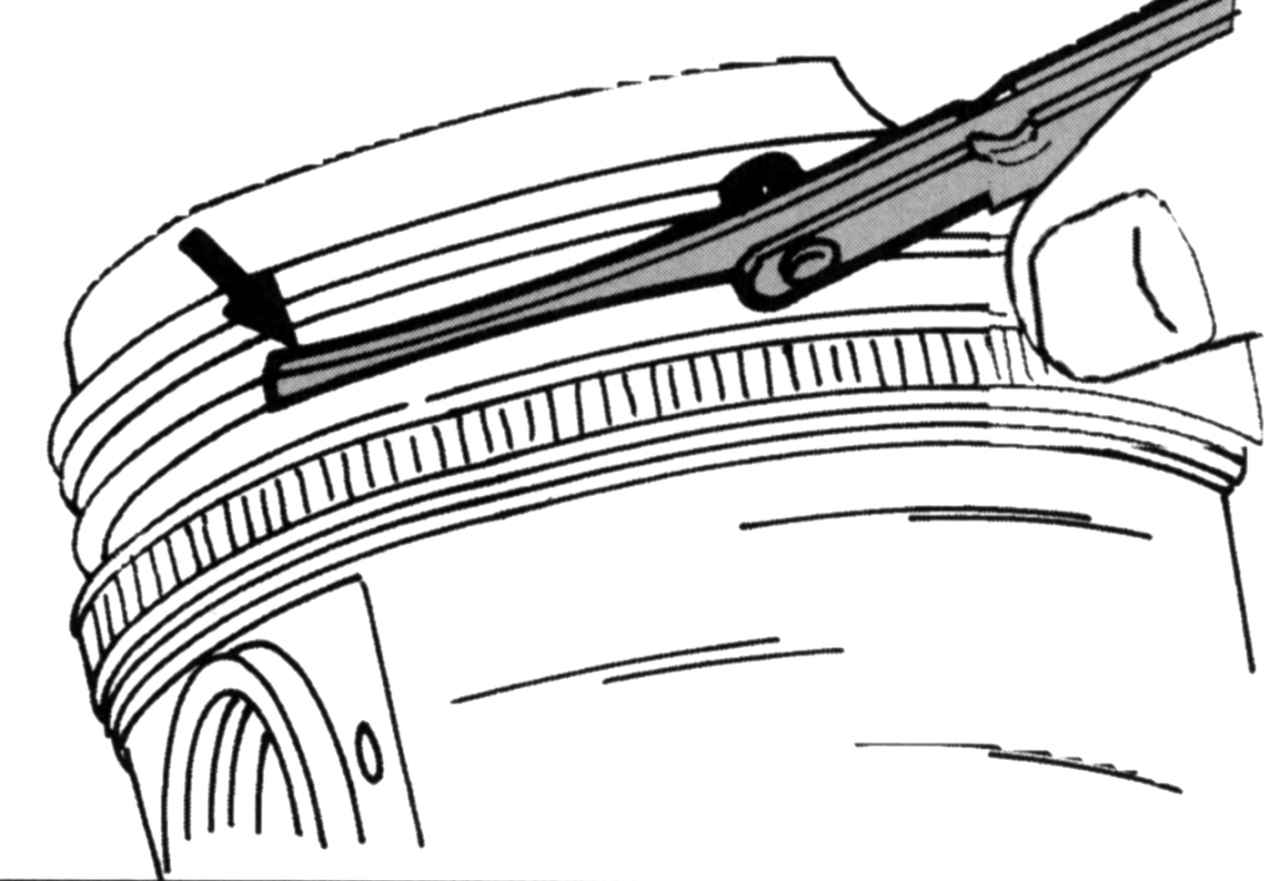

Рис. 78. Измерение люфта поршневых колец по высоте в канавке поршня

Если поршни и поршневые кольца будут использоваться повторно, их нужно очистить от нагара масла и других загрязнений. Поршневые кольца должны свободно проворачиваться в пазах. Проверьте зазор поршневых колец по высоте. Для этого установите каждое кольцо в соответствующую канавку и вставьте щуп между поршневым кольцом и краем канавки, как показано на рис. 78. На верхних кольцах зазор не должен превышать 0,2 мм, на средних — 0,1 мм. Часто поршневое кольцо и поршень несколько изношены, так что замены поршневых колец вполне достаточно, если сильнее изношены боковые поверхности кольца. Кроме того, износ проявляется на компрессионных кольцах в форме трапеции, его измерение затруднительно.

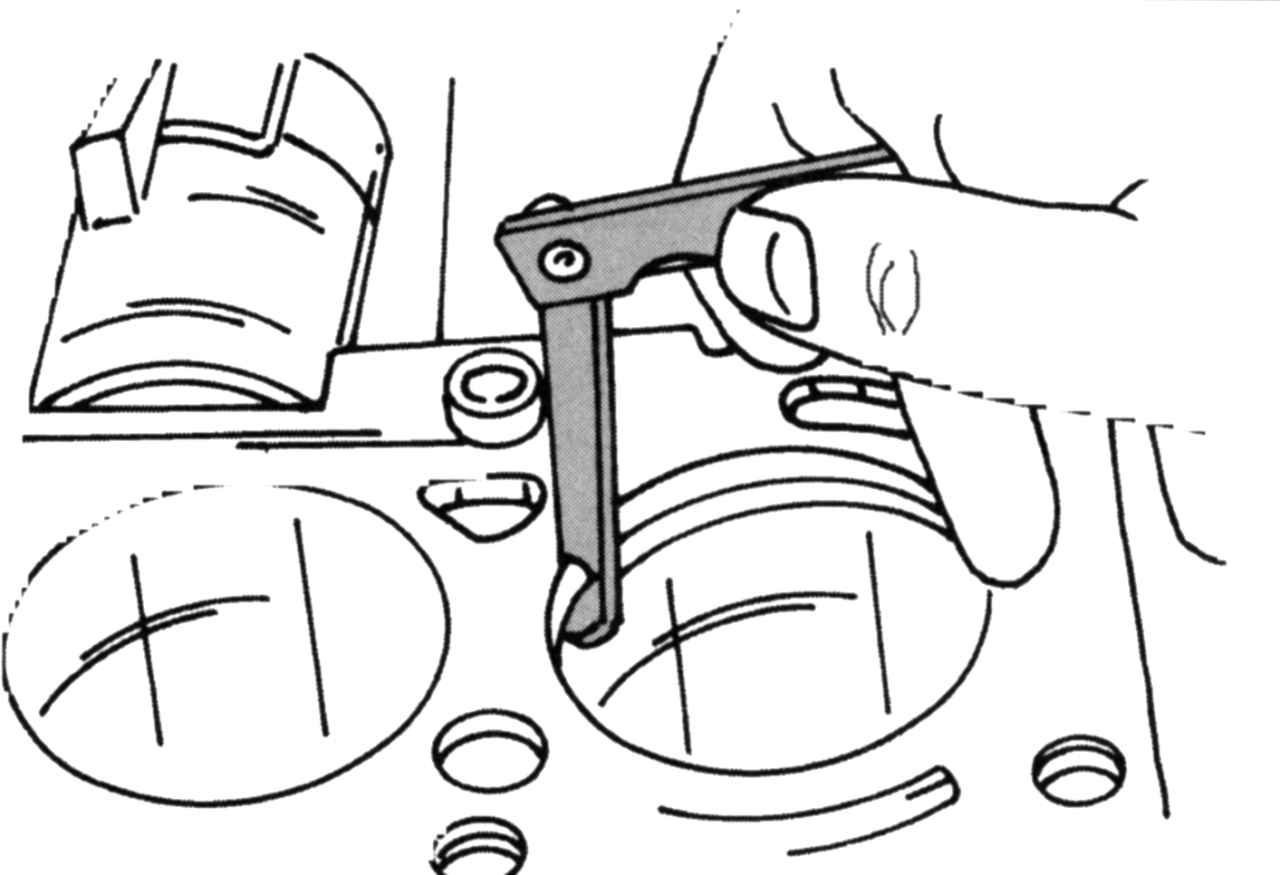

Рис. 79. Контроль зазора замка поршневого кольца с помощью щупа

Вставьте по очереди поршневые кольца с верхней стороны в соответствующее отверстие цилиндра и измерьте щупом стыковой зазор кольца между обоими концами поршневого кольца. Измерение проводится способом, показанным на рис. 79. На практике зазор может быть больше номинального на 0,15 мм. Если размеры не соответствуют предельным значениям, их нужно заменить.

Примечание На двигателях выпуска с мая 1998 г. стыковые зазоры были изменены (см. приложение).

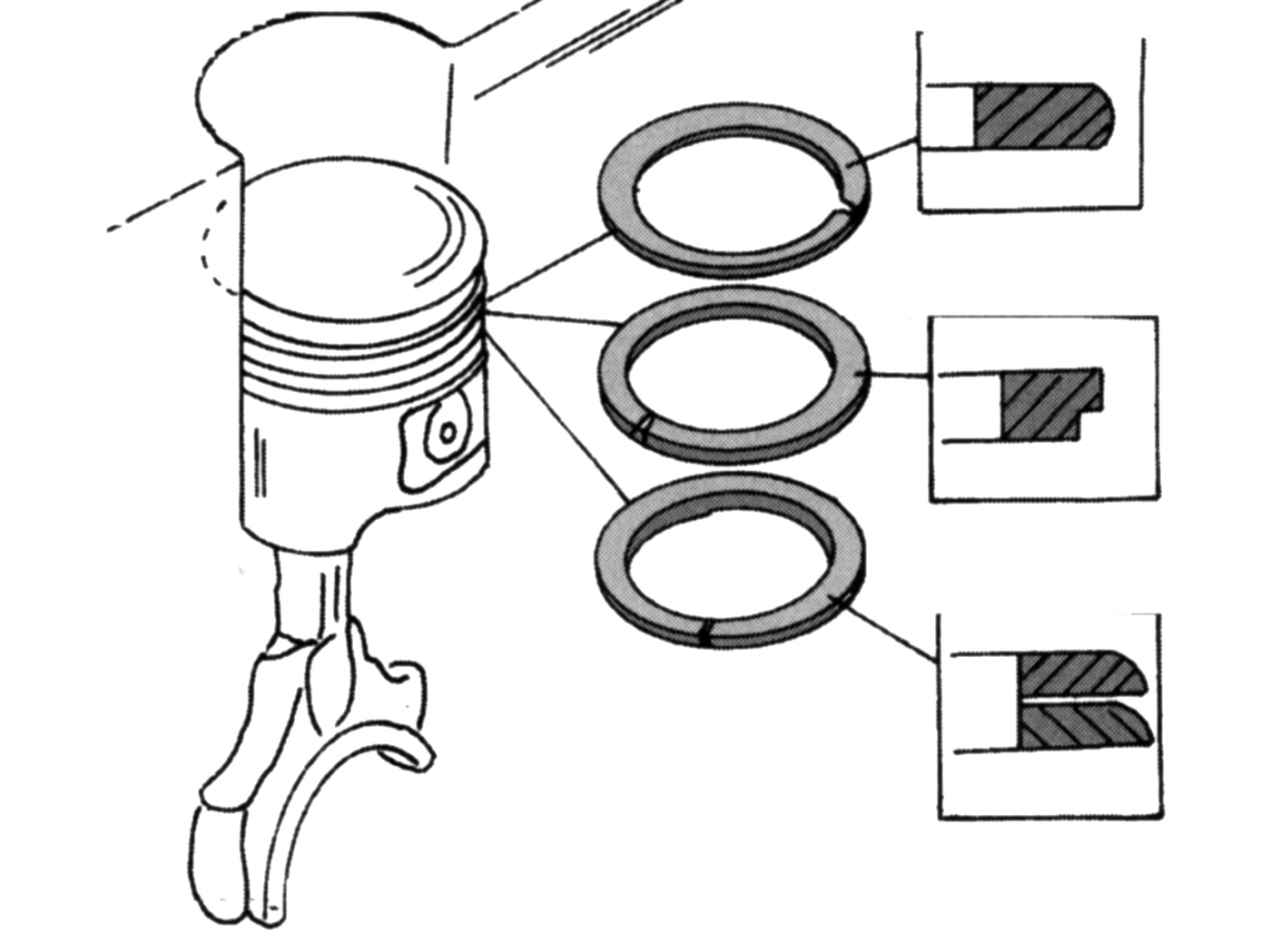

Рис. 80. Поршень и кольца

На все поршневые кольца известных производителей нанесена маркировка: с одной стороны — фирменный знак производителя, с другой — направление установки. На рис. 80 приведены поршневые кольца в разрезе. Следует всегда устанавливать поршневые кольца маркировкой «Hersteller», или «Top», в направлении головки блока цилиндров. Она нанесена на одной стороне поршневых колец. Детали без маркировки нельзя использовать.

Рис. 81. Измерение диаметра поршня на расстоянии 42 мм от днища

Для измерения люфта поршней замерьте диаметры цилиндров в продольном и поперечном направлениях блока нутромером. Проведите измерения на различной глубине: 20 мм от верхней кромки, 20 мм ото дна и один раз в середине. Запишите полученные размеры. После этого замерьте микрометром наружный диаметр соответствующего поршня. Диаметр измеряется под прямым углом к отверстию для поршневого пальца, вблизи от этого отверстия. На рис. 81 показано, как измеряют поршень.

Зазор определяется разностью диаметров цилиндра и поршня (см. приложение).

Примечание На двигателях выпуска с мая 1998 г. зазоры были изменены (см. приложение).
