2.1. Снятие двигателя

Последовательность снятия и установки двигателя и коробки передач неодинаковы на разных моделях. Двигатель с 16 клапанами (при наличии механической коробки передач) снимется с автомобиля вместе с коробкой передач. При снятии подвески двигателя и коробки передач нужно промаркировать способ крепления резиновых опор, чтобы снова установить их в первоначальном положении. При снятии двигателя потребуется подъемное устройство.

На автомобилях с автоматической коробкой передач двигатель снимается без коробки передач. Снятие двигателей, устанавливаемых до мая 1998 г. (автомобили с механической коробкой передач) проведите в следующем порядке:

- ослабьте гайки крепления обоих передних колес;

- отсоедините оба кабеля от аккумуляторной батареи и все присоединенные к ней провода. Соединители кабелей в пучки должны быть соответственно разрезаны, а при установке заменены новыми;

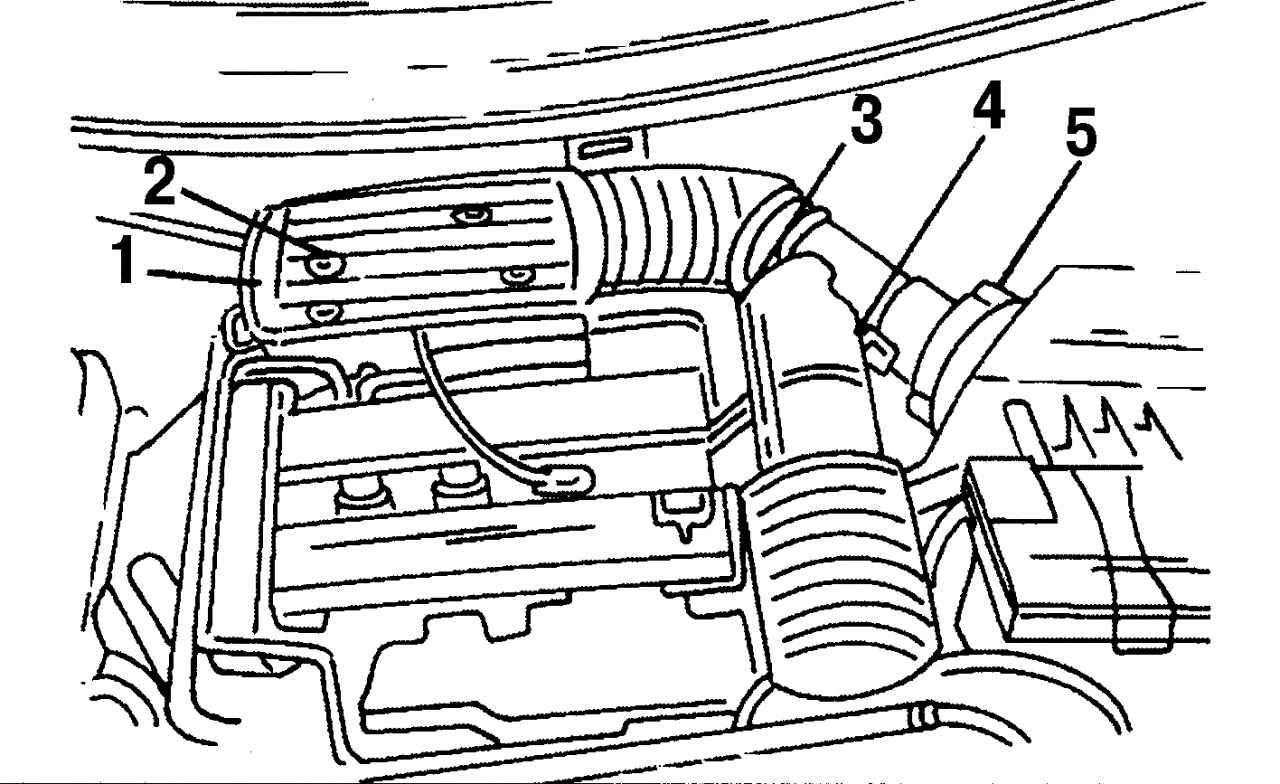

Рис. 22. Крепление воздухозаборных труб: 1 — болты крепления, 2 — штепсельная вилка, 3 — штекерная колодка, 4 — хомут, 5 — шланг пониженного давления

- снимите всасывающий патрубок, для чего сначала выньте четыре болта 1 (рис. 22) крепления. Затем выньте штекерную колодку 3 из датчика и отпустите на этой же стороне, снимите хомуты 4 шланга. Выньте многоконтактную штепсельную вилку 2 датчика впускаемого воздуха. На левой стороне находится шланг 5 пониженного давления. Снимите его;

- снимите фильтр для очистки воздуха. Для этого отключите шланг подвода воздуха между фильтром и крышкой головки блока цилиндров. Отцепите справа резиновое кольцо и поднимите фильтр для очистки воздуха на правой стороне из крепления, возьмите его слева и извлеките;

- сожмите пластмассовые зажимы и снимите шланги с топливопроводов;

- выньте предохранительный зажим тросика дроссельной заслонки, выведите из зацепления с рычагом тросика дроссельной заслонки и осторожно переложите весь тросик назад;

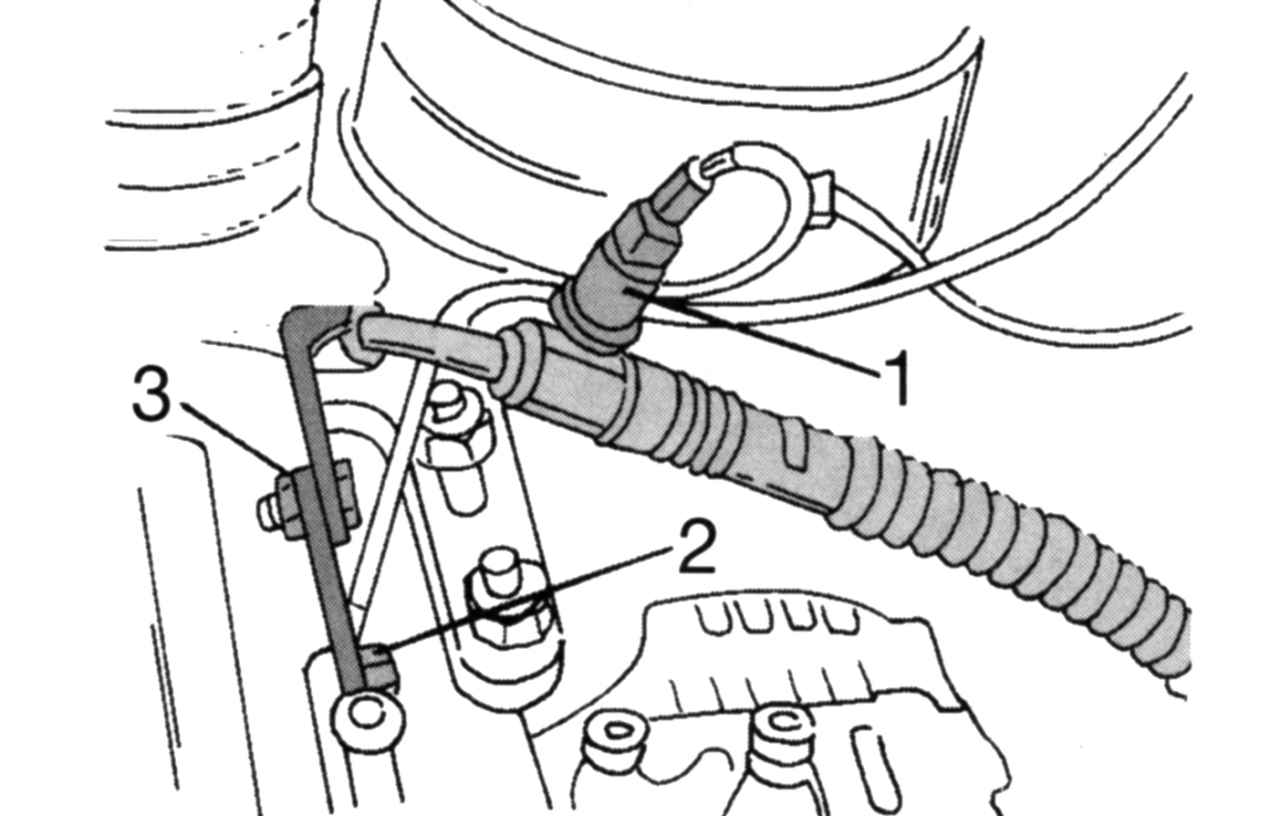

Рис. 23. Отсоединение шланга рулевого управления: 1 — штекерная колодка, 2 — кабель, 3 — шланг

- выньте штекерную колодку кнопочного выключателя рулевого механизма 1 (рис. 23) с усилителем. Отверните кабель на «массу» 2 от проушины двигателя и отсоедините шланг высокого давления для вспомогательного насоса 3 рулевого управления с сервоприводом;

- отключите различные шланги низкого давления, нанеся метки фломастером на конце шланга и соединительном патрубке. Шланги связаны со следующими частями: один шланг связан с впускной трубой, другой — с регулятором давления подачи топлива. Присоединенный к диафрагме шланг относится к системе рециркуляции отработавших газов, оба ниже расположенных шланга принадлежат к системе Pulse-Air. Снимите следующий шланг с продувочного клапана двигателя;

- поставьте передок автомобиля на опоры;

- подставьте подходящую емкость под передок автомобиля и отверните предохранительный щиток под радиатором. Откройте сливной кран радиатора. Слейте вытекающую охлаждающую жидкость в емкость;

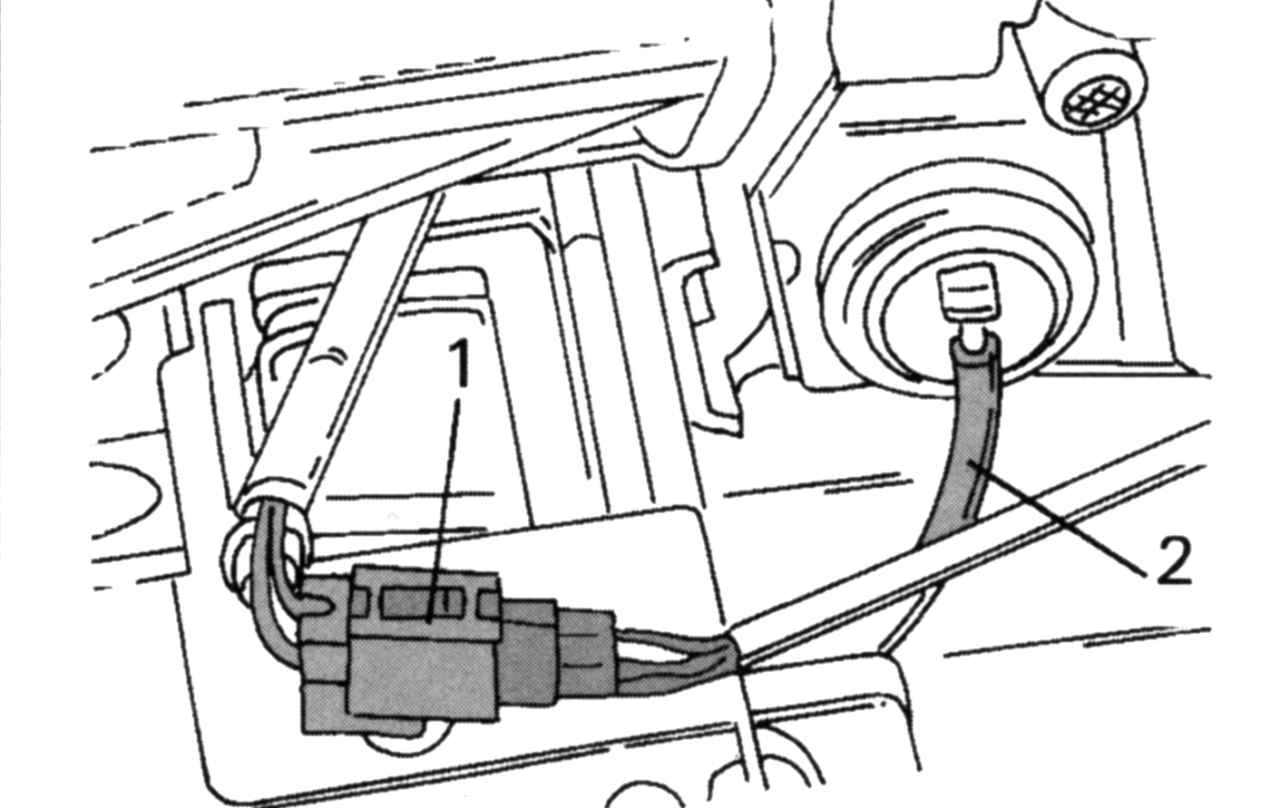

Рис. 24. Отключение многоконтактной штекерной колодки (1) от лямбда-зонда и шланга 2 от фильтра системы Pulse-Air

- выньте многоконтактную штекерную колодку 1 (рис. 24) из лямбда-зонда и освободите из крепления. Снимите шланг низкого давления 2, расположенный в непосредственной близости. Он связан с фильтром системы Pulse-Air;

- снимите систему выпуска отработавших газов в сборе. Для этого отверните трубу от выпускного коллектора и снимите остальную часть системы с резиновых подвесок;

- снимите оба передних колеса. На стороне ременного шкива двигателя отверните щиток в колесной нише и снимите предохранительный щиток ременного шкива;

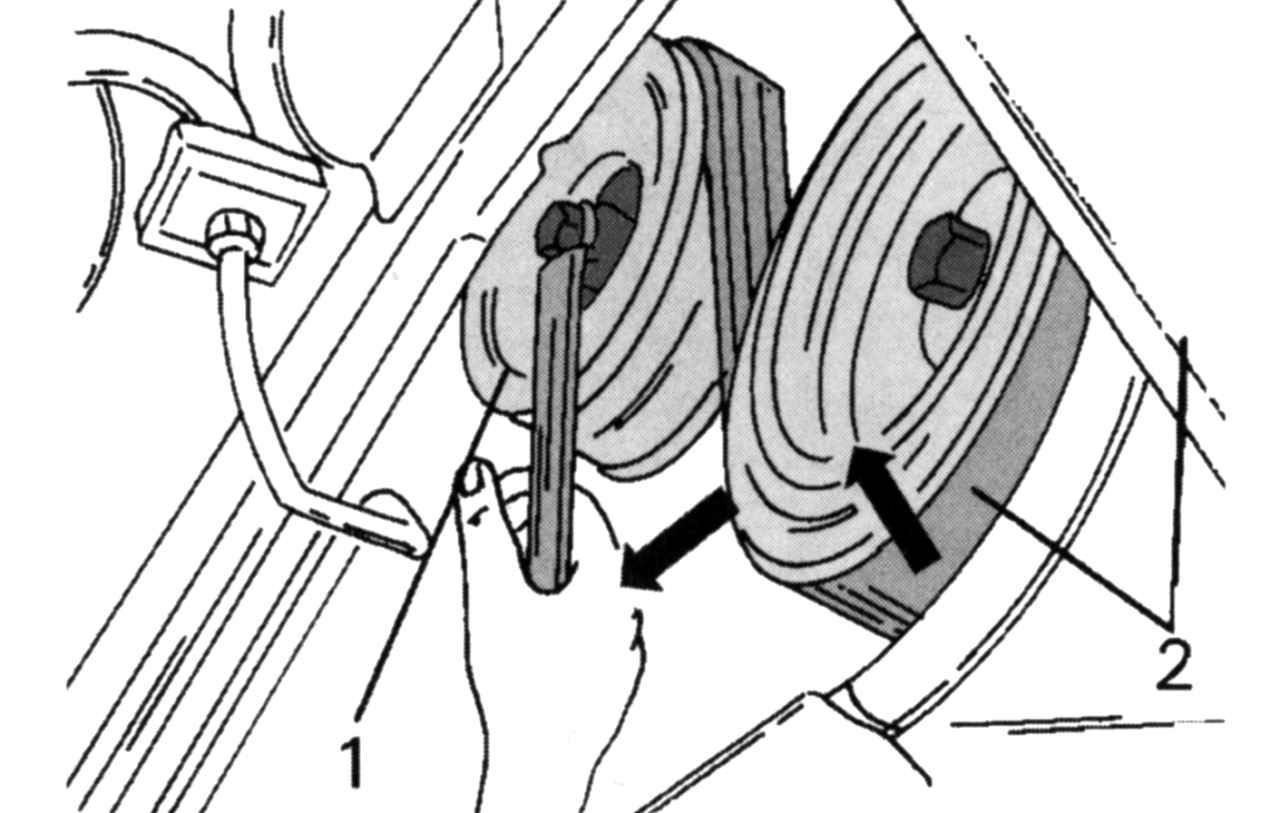

Рис. 25. Ослабление устройства натяжения ремня: 1 — натяжное устройство, 2 — приводной ремень

- ослабьте устройство натяжения 1 (рис. 25) приводного ремня настолько, чтобы снять его со шкива. После этого снова временно привинтите колеса и опустите автомобиль на землю;

- найдите кабель «массы» между кузовом и коробкой передач. Он проложен поблизости от одной из подвесок коробки передач;

- выньте тросик управления сцеплением из рычага выключения сцепления, освободите от пяты и отожмите в сторону;

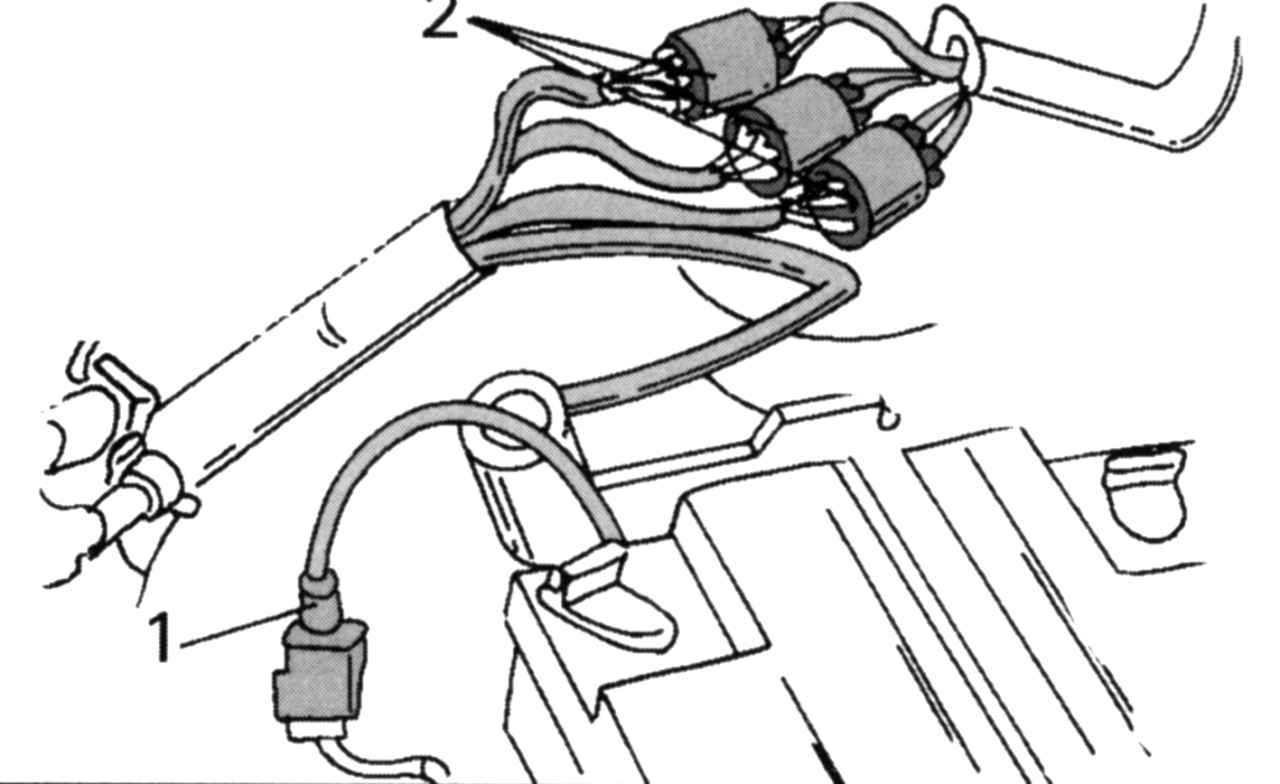

Рис. 26. Разъединение штекерных разъемов

- разомкните штекерный разъем 1 (рис. 26). Пометьте три штекерных разъема 2 перед выниманием основного жгута проводов двигателя;

- высвободите бачок жидкости рулевого управления из зажима крепления;

- отсоедините многоконтактную штекерную колодку жгута проводов двигателя от модуля. Штекерная колодка крепится в середине винтом. Отключите расположенный поблизости слева провод «массы»;

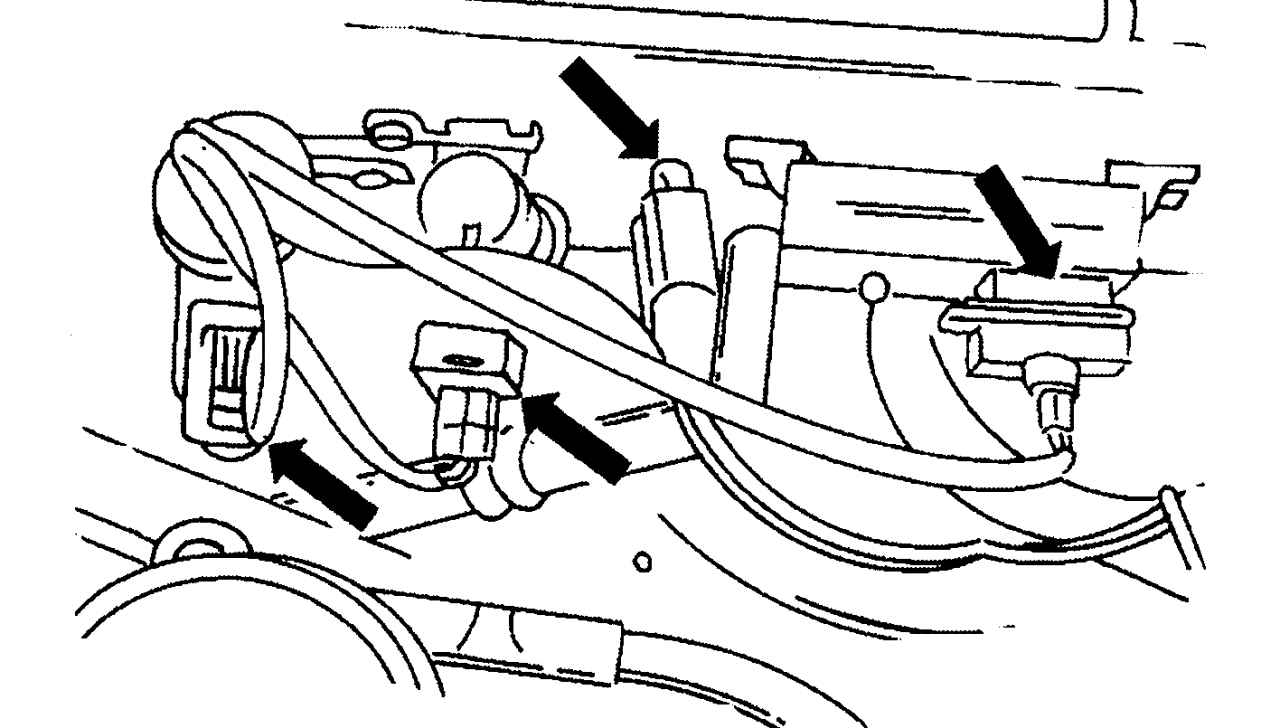

Рис. 27. Расположение штекерных разъемов на передней стенке моторного отсека

- разъедините штекерные колодки (рис. 27). Они также присоединяются к главному жгуту проводов двигателя и расположены на передней стенке кузова;

- отверните термозащитный щиток выпускного коллектора;

- прочно привяжите радиатор к опоре капота двигателя и отсоедините шланги охлаждающей жидкости от корпуса термостата. В случае необходимости можно разрезать хомутики, если возникают трудности с их снятием;

Рис. 28. Крепление вспомогательного рулевого насоса: 1 — шланг; 2 — крепежные хомутики; 3, 4 — крепежные винты

- освободите из крепления вспомогательный насос рулевого управления. Для этого сначала отсоедините шланг 1 (рис. 28) от расширительного бачка системы охлаждения. На правой стороне снимите крепежный хомут 2 трубопровода высокого давления насоса, выверните винты (3 и 4) и положите насос набок;

- снова установите передок автомобиля на опоры;

- отсоедините шаровой шарнир слева и справа от нижней части поворотного кулака. При этом нужно отсоединить систему тяг и рычагов стабилизатора поперечной устойчивости (от амортизаторной стойки шасси) и шарнир тяги рулевой трапеции (от сошки руля);

- отсоедините тягу управления и опорную штангу от коробки передач. Нужно также ослабить зажимную скобу тяги управления, чтобы можно было вытянуть тягу управления после ослабления зажимного винта. Пометьте хомутик на тяге. Отверните опорную штангу;

- отверните в нижней части автомобиля термозащитный щиток и направляющую консоль рукоятки переключения. Отведите весь переключающий механизм назад и привяжите веревкой;

- отверните рулевое управление и задний упор двигателя против проворачивания от подрамника. К винтам рулевого управления трудно добраться, поэтому необходимо использовать для этого специально изогнутый гаечный ключ;

Рис. 29. Расположение винтов крепления консоли

- отпустите три крепежных винта, показанных на рис. 29, и снимите консоль заднего упора от проворачивания с коробки передач;

- выверните средний винт из переднего упора против проворачивания двигателя;

- снимите держатель радиатора;

- отверните четыре винта крепления подрамника и слейте масло из коробки передач;

Примечание Точно промаркируйте установочное положение подрамника перед его снятием.

- отсоедините отопительный шланг от трубы нагрева, снимите нижний шланг радиатора и крепежный хомутик трубы нагрева;

- если установлен кондиционер, удалите винты компрессора, выньте штекерную колодку электромагнитного сцепления и снимите компрессор. Привяжите его проводом к шасси;

- отключите шланг низкого давления усилителя тормозного привода от трубы всасывающего коллектора. Для этого сцепление быстродействующего затвора должно быть открытым, в то время как его отжимают к соединительному элементу и вытаскивают шланг;

Рис. 30. Снятие правого вала привода колеса: 1 — винт упорного шарикового подшипника; 2 — термозащитный щиток

- снимите правый вал привода колеса. Он направляется упорным подшипником. После ослабления винтов 1 (рис. 30) и отвинчивания термозащитного щитка 2 вал можно вынуть из коробки передач. Привяжите вал проводом к подвеске, не создавая большой угол в шарнире равных угловых скоростей;

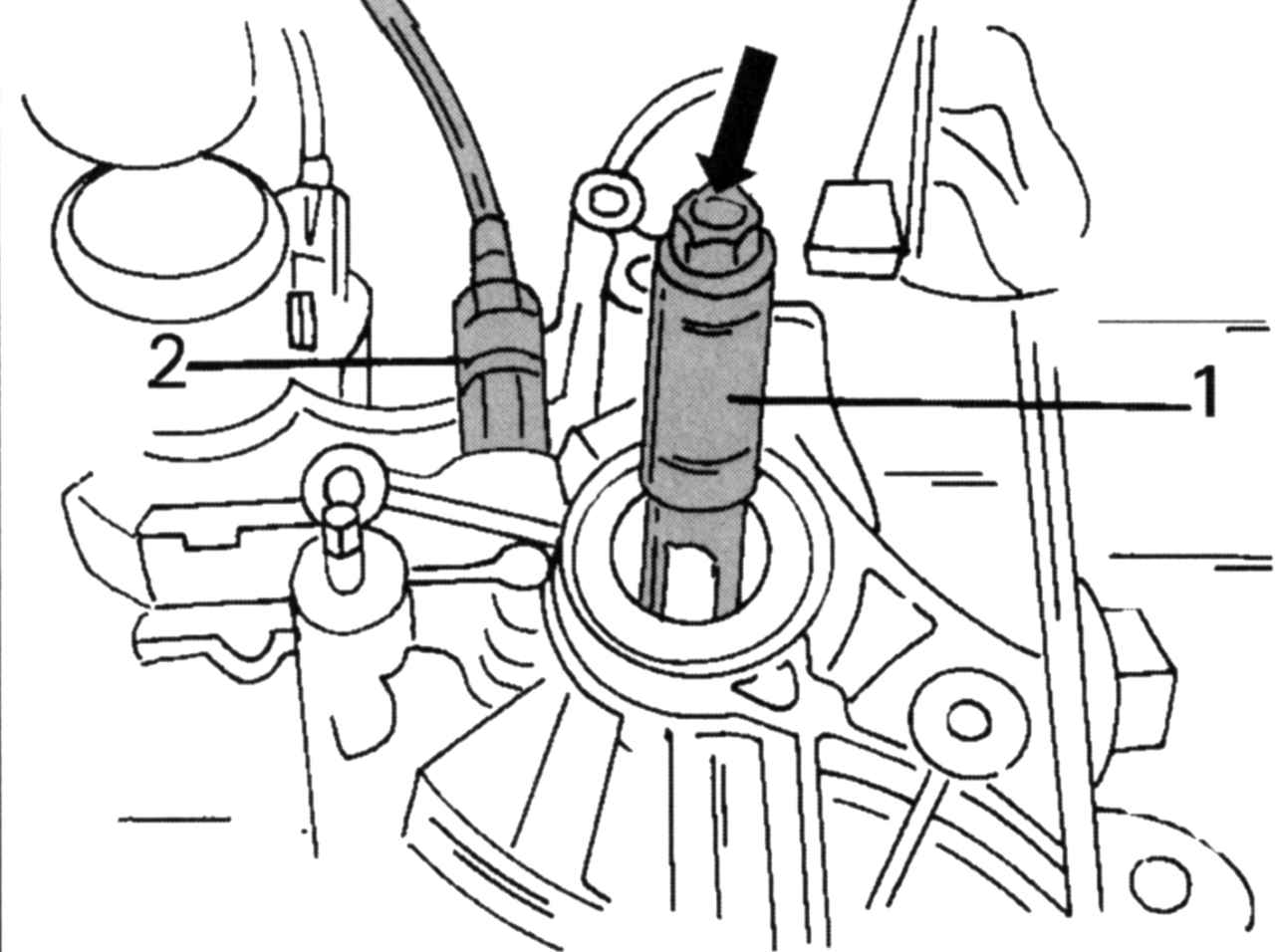

Рис. 31. Снятие левого вала привода и привода спидометра: 1 — оправка; 2 — гайка

- для снятия левого вала привода колеса используется специальная оправка 1 (рис. 31). С ее помощью выбейте вал из посадочного места и после этого выньте его из коробки передач. Привяжите вал проводом к подвеске, не создавая большой угол в шарнире равных угловых скоростей. На том же рисунке показан привод спидометра. Отверните гайку с сетчатой накаткой 2 и выньте привод;

- подставьте автомобильный домкрат под двигатель/привод (с деревянной прокладкой между головкой автомобильного домкрата и двигателем/приводом) и приподнимите агрегат в подвесках;

Рис. 32. Места крепления правой подвески двигателя

- снимите правую подвеску двигателя. На рис. 32 показано, как укреплена скоба подвески. Отвинтите шесть самостопорящихся гаек (они всегда должны заменяться на новые). После этого выньте скобу;

Рис. 33. Места крепления левой подвески на приводе

- на противоположной стороне отверните шесть самоконтрящихся гаек левой подвески привода. Гайки можно сразу выбросить. На рис. 33 показано крепление;

- проконтролируйте, чтобы двигатель и привод были прочно установлены на домкрате, и осторожно вынимайте их из автомобиля. При этом постоянно следите, чтобы были отсоединены провода и шланги.
